Описание товара

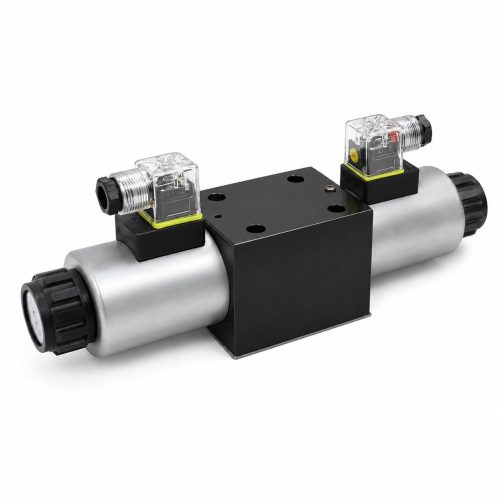

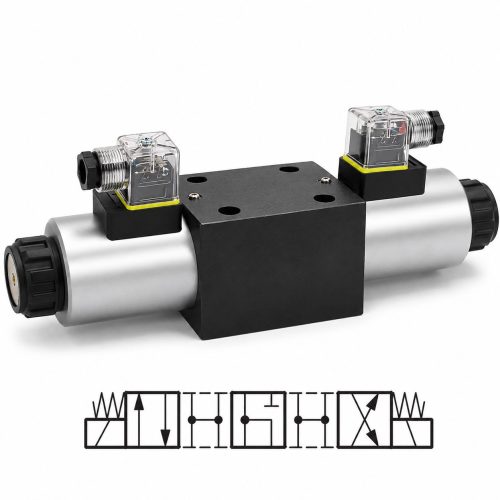

Гидрораспределитель ВЕ6.574А.О.Г24 — золотниковый гидрораспределитель серии ВЕ6 с условным проходом Ду=6 мм, прямым электромагнитным управлением, двумя электромагнитами на напряжение =24В и схемой распределения рабочей жидкости 574А.О.
Назначение и применение
ВЕ6.574А.О.Г24 предназначен для реверсивного управления потоком рабочей жидкости (масла) в гидравлических системах. Два электромагнита переключают золотник в одно из двух положений.
Применение: управление гидроцилиндрами, гидромоторами и другими исполнительными механизмами в стационарном и мобильном оборудовании.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | ВЕ6 — гидрораспределители с прямым электромагнитным управлением; ДУ= 6мм |
| Тип гидрораспределителя | Дискретный |
| Количество стабильных состояний золотника | Бистабильный |
| Максимальное давление в линиях A, B, P, бар | 315 |
| Тип управления распределителем | Прямое электромагнитное |
| Номинальное напряжение | =24В |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Схема | 574А.О |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 03 |
| Условный проход, мм | 6 |
| Функциональная схема | 4/2 |
| Количество электромагнитов | 2 |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
| Материал | Сталь |
Расшифровка обозначения ВЕ6.574А.О.Г24
| Позиция | Элемент обозначения | Значение |
|---|---|---|
| 1 | В | Золотниковый гидрораспределитель |
| 2 | Е | Электромагнитное управление |
| 3 | 6 | Условный проход 6 мм |
| 4 | 574А | Схема распределения рабочей жидкости |
| 5 | О | Без пружинного возврата для схем 574, 574А |
| 6 | Г24 | Постоянный ток 24В |
Параметры серии ВЕ6
| Параметр | ВЕ6 с двухсторонним управлением | ВЕ6 с односторонним управлением |
|---|---|---|
| Условный проход, мм | 6 | 6 |
| Давление нагнетания в линиях A, B, P, Мпа | 31,5 | 31,5 |
| Давление в линии T, Мпа | 16 | 16 |
| Расход, л/мин, с электромагнитом постоянного тока | 80 | 80 |
| Расход, л/мин, с электромагнитом переменного тока частотой 50 Гц | 60 | 60 |
| Время срабатывания при номинальном режиме, мин., с электромагнитом постоянного тока | 35 | 35 |
| Время срабатывания при номинальном режиме, мин., с электромагнитом переменного тока частотой 50 Гц | 25 | 25 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | 80 |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости, ºС | -30 … +80 | -30 … +80 |
| Температура окружающей среды, ºС | до +50 | до +50 |
| Диапазон вязкостей жидкости, сСт | 25 … 2320 | 25 … 2320 |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | класс 20/18/15 по ISO 4406:1999 |
| Вес, кг | 2,2 | 1,6 |
