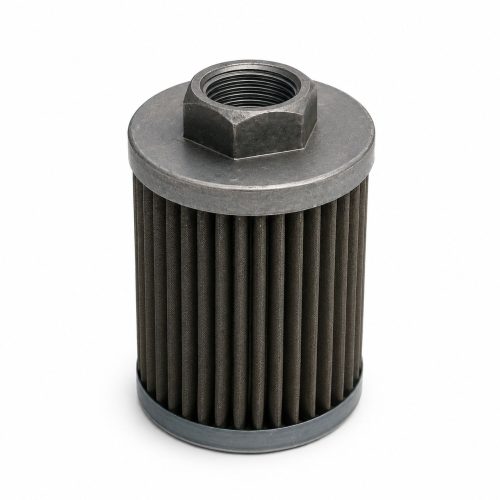

Фильтр всасывающий 10-160 — сетчатый фильтр с условным проходом 10 мм, номинальной тонкостью фильтрации 160 мкм и резьбой G3/8″-B; исполнение указано без предохранительного клапана.
Основные характеристики
| Параметр |
Значение |
| Тип |
Фильтр всасывающий сетчатый |
| Типоразмер |
Фильтр сетчатый 10-160 |
| Условный проход, мм |
10 |
| Номинальная тонкость фильтрации, мкм |
160 |
| Расход номинальный, л/мин |
10,0 |
| Перепад давления при ном. расходе мПа, не более |
0,007 |
| Масса, кг., не более |
0,12 |
| Габаритные размеры, мм |
35×84 |
| Резьба d, мм |
G3/8″-B |
| Устаревшее обозначение |
Фильтр 0,16С41-22 |
Структура обозначения 10-160
| Позиция |
Параметр |
Значение для 10-160 |
| 1 |
Условный проход, мм |
10 |
| 2 |
Ном. тонкость фильтрации,мкм |
160 |
| 3 |
Исполнение фильтра |
без обозначения — без предохранительного клапана |
Размерные параметры группы 10
| Параметр |
Значение для типоразмера 10-160 |
| D, не более, мм |
35 |
| H, не более, мм |
84 |
| h, мм |
15-5 |
| d, мм |
G3/8″-B |
Варианты обозначения в серии
| Параметр |
Доступные значения по источнику |
| Условный проход, мм |
8 10 20 40 80 |
| Ном. тонкость фильтрации,мкм |
80 160 |
| Исполнение фильтра |
без обозначения — без предохранительного клапана; 2 — с предохранительным клапаном |
| Серия |
20-80(160), 40-80(160), 80-80(160) |
