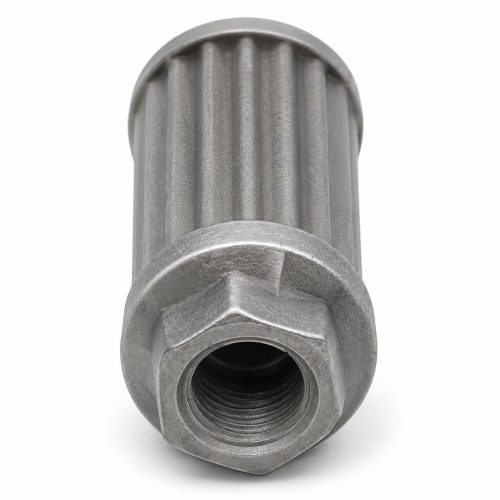

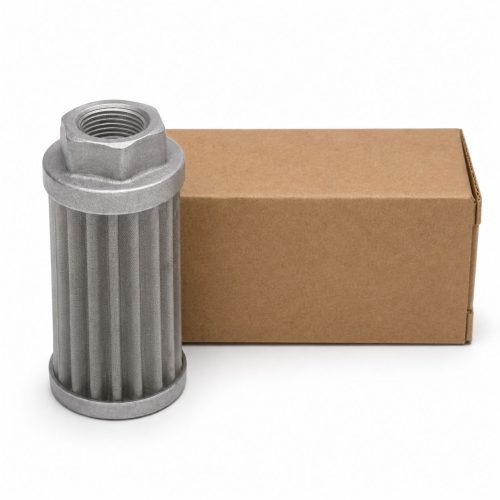

Фильтр всасывающий 10-80 — сетчатый фильтр с условным проходом 10 мм, номинальной тонкостью фильтрации 80 мкм, присоединением G3/8″-B и исполнением без предохранительного клапана.
Основные характеристики
| Параметр |
Значение |
| Тип изделия |
Фильтр всасывающий сетчатый |
| Типоразмер |
10-80 |
| Условный проход, мм |
10 |
| Расход номинальный, л/мин |
8,0 |
| Номинальная тонкость фильтрации, мкм |
80 |
| Перепад давления при ном. расходе мПа, не более |
0,007 |
| Масса, кг., не более |
0,12 |
| Габаритные размеры, мм |
35×84 |
| Присоединительный размер d, мм |
G3/8″-B |
| Устаревшее обозначение |
Фильтр 0,08С41-22 |
Расшифровка обозначения 10-80
| Позиция |
Параметр |
Значение для 10-80 |
| 1 |
Условный проход, мм |
10 |
| 2 |
Ном. тонкость фильтрации, мкм |
80 |
| 3 |
Исполнение фильтра |
без обозначения — без предохранительного клапана |
Размерные параметры для группы 10-160, 10-160-2, 10-80, 10-80-2
| Параметр |
Значение |
| D, не более, мм |
35 |
| H, не более, мм |
84 |
| h, мм |
15-5 |
| d, мм |
G3/8″-B |
Связанные типоразмеры серии
| Условный проход, мм |
Номинальная тонкость фильтрации, мкм |
Исполнение |
| 8, 10, 20, 40, 80 |
80, 160 |
без обозначения — без предохранительного клапана; 2 — с предохранительным клапаном |
