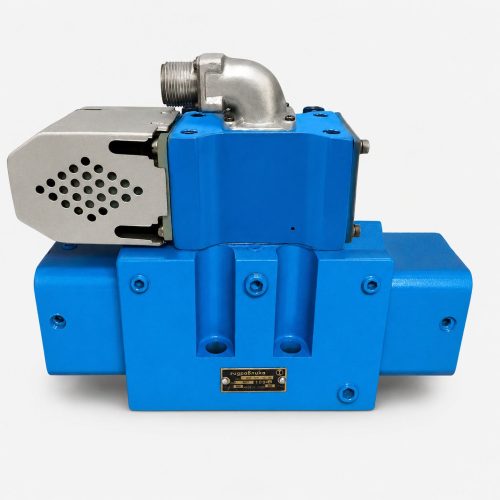

Гидрораспределитель 1Р323.34.АЛ1.Р.В110 — дискретный гидрораспределитель с пилотным электрогидравлическим управлением, условным проходом Ду = 32 мм и номинальным напряжением ~110В/50Гц.
Основные характеристики
| Параметр |
Значение |
| Маркировка |
1Р323.34.АЛ1.Р.В110 |
| Серия |
1Р323; 1Р322; 2Р323; 2Р322 |
| Тип гидрораспределителя |
Дискретный |
| Количество стабильных состояний золотника |
Моностабильный |
| Функциональная схема (количество линий и позиций) |
4/3 |
| Количество электромагнитов |
2 |
| Тип управления распределителем |
Пилотное электрогидравлическое |
| Модель пилотного клапана |
ВЕ6.34.Г24 |
Присоединение и монтаж
| Параметр |
Значение |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 10 |
| Условный проход, мм |
32 |
Рабочие и электрические параметры
| Параметр |
Значение |
| Максимальное давление в линиях A, B, P, бар |
315 |
| Номинальное напряжение |
~110В/50Гц |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Степень защиты |
IP65 |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
Поток управления и дублирование
| Параметр |
Значение |
| Подвод потока управления |
От независимого потока |
| Отвод потока управления |
Независимый |
| Ручное дублирование |
Кнопка в сердечнике катушки |
