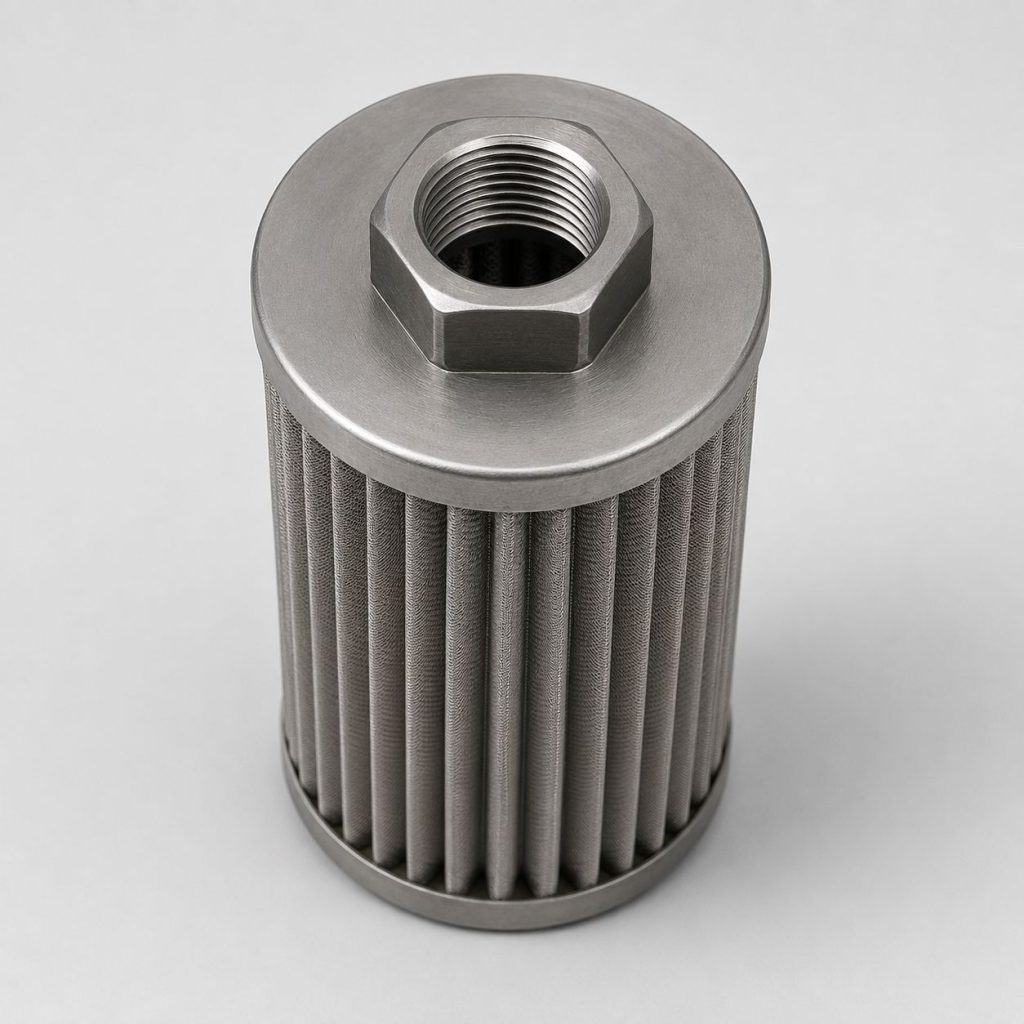

Фильтр всасывающий 20-80 — сетчатый фильтр с условным проходом 20 мм, номинальной тонкостью фильтрации 80 мкм и исполнением без предохранительного клапана.
Основные характеристики
| Параметр |
Значение |
| Тип |
фильтр всасывающий сетчатый |
| Типоразмер |
20-80 |
| Условный проход, мм |
20 |
| Номинальная тонкость фильтрации, мкм |
80 |
| Исполнение фильтра |
без обозначения — без предохранительного клапана |
| Присоединение |
G3/4″-B |
| Серия |
20-80(160), 40-80(160), 80-80(160) |
Параметры типоразмера 20-80
| Типоразмер |
Фильтр сетчатый 20-80 |
| Условный проход, мм |
20 |
| Расход номинальный, л/мин |
32,0 |
| Ном. тонкость фильтрации, мкм |
80 |
| Перепад давления при ном. расходе мПа, не более |
0,007 |
| Масса, кг., не более |
0,27 |
| Габаритные размеры, мм |
70×153 |
| Устаревшее обозначение |
Фильтр 0,08С41-23 |
Габаритные и присоединительные размеры
| Параметр |
Значение для типоразмеров 20-160, 20-160-2, 20-80, 20-80-2 |
| D, не более, мм |
70 |
| H, не более, мм |
153 |
| h, мм |
28±0,5 |
| d, мм |
G3/4″-B |
Структура обозначения
| Позиция |
Параметр |
Значение для 20-80 |
| 1 |
Условный проход, мм |
20 |
| 2 |
Ном. тонкость фильтрации, мкм |
80 |
| 3 |
Исполнение фильтра |
без обозначения — без предохранительного клапана |
