Описание товара
Гидрораспределитель 24ПГ73-11М.Г24 — золотниковый четырехлинейный распределитель с электромагнитным управлением, схемой распределения 24 по ГОСТ 24679-81 и номинальным напряжением =24В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | 24ПГ73-11М.Г24 |
| Серия | ПГ73-1 (ТАУРУС) — Гидрораспределитель исполнение на плите |
| Тип гидрораспределителя | Дискретный |
| Тип конструкции | Золотниковый четырехлинейный распределитель |
| Схема распределения | 24 по ГОСТ 24679-81 |
| Функциональная схема | 4/3 |
| Количество стабильных состояний золотника | Моностабильный |
| Тип управления распределителем | Прямое электромагнитное |
| Количество электромагнитов | 2 |
| Номинальное напряжение | =24В |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Тип монтажа | Модульный |
| Условный проход, мм | 8 |
| Максимальное давление в линиях A, B, P, бар | 315 |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
| Светодиодная индикация электроразъема | Есть |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
| Материал | Сталь |
Конструктивное исполнение

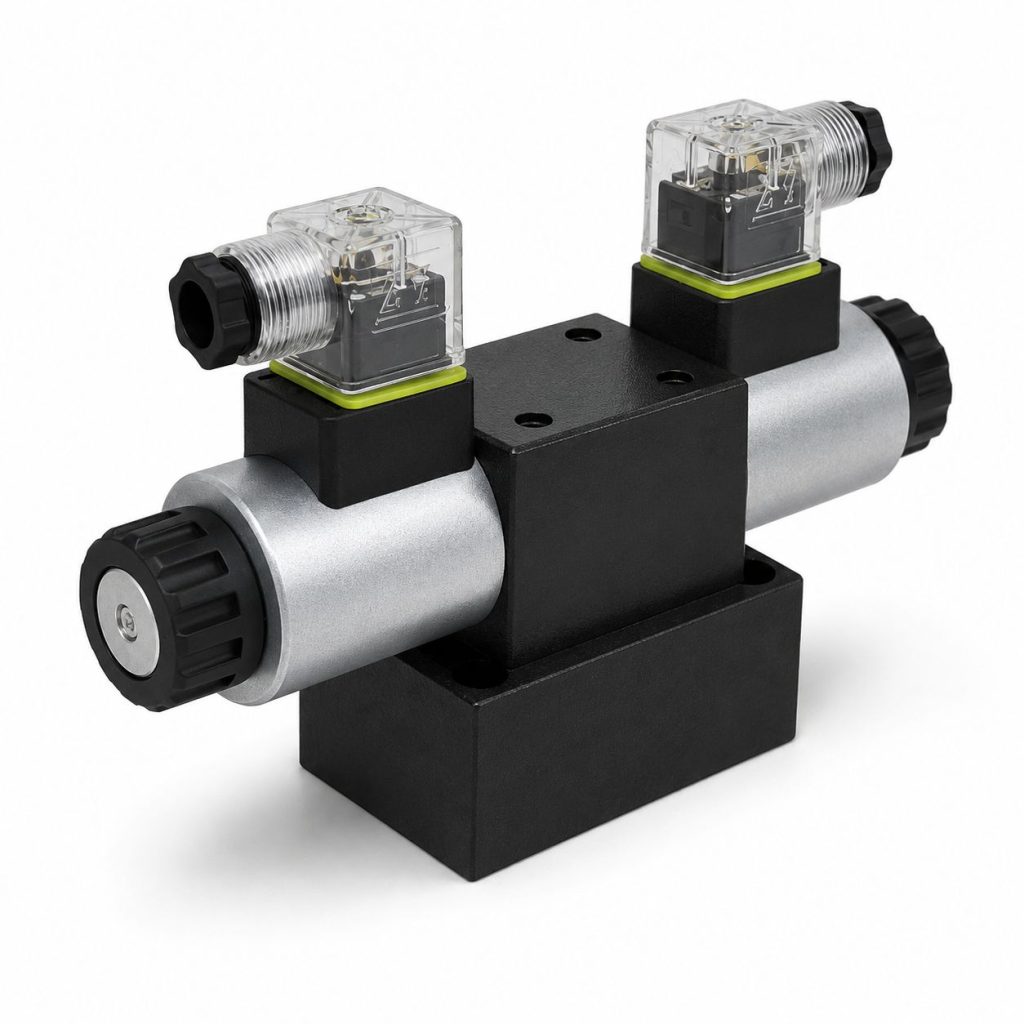

24ПГ73-11М.Г24 представляет собой гидрораспределитель ВЕ6.24 на переходной плите В6-73-11. Обозначение «М» указывает на исполнение на плите, «Г24» — на питание постоянным током 24В.
Расшифровка обозначения 24ПГ73-11М.Г24
| Позиция | Элемент обозначения | Значение |
|---|---|---|
| 1 | 24 | Схема распределения потока; для исполнения на плите — четырехлинейный распределитель |
| 2 | Без индекса | 2 электромагнита |
| 3 | П | Стыковое присоединение |
| 4 | Г73-1 | Гидрораспределитель реверсивный с электроуправлением |
| 5 | 1 | Условный проход 8 мм |
| 6 | М | Исполнение на плите |
| 7 | Г24 | Постоянный ток 24В |
Параметры модели ПГ73-11
| Параметр | Значение для ПГ73-11 |
|---|---|
| Условный проход, мм | 8 |
| Давление нагнетания, кгс/см2 | 315 |
| Давление на сливе, кгс/см2, не более | 160 |
| Расход с электромагнитом постоянного тока, л/мин | 80 |
| Расход с электромагнитом переменного тока частотой 50 Гц, л/мин | 60 |
| Время срабатывания при номинальном режиме с электромагнитом постоянного тока, мин. | 35 |
| Время срабатывания при номинальном режиме с электромагнитом переменного тока частотой 50 Гц, мин. | 20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 |
| Номинальное напряжение питания постоянного тока, В | 12, 24, 48, 110, 220 |
| Номинальное напряжение питания переменного тока частотой 50 Гц, В | 24, 36, 110, 220, 380 |
Схема 24
| Схема | Четырехлинейное обозначение | Пятилинейное обозначение | Соединение каналов при среднем положении золотника |
|---|---|---|---|
| 2 | 24ПГ73-11 | 25ПГ73-11 | Обе полости цилиндра соединены с напорной линией, слив заперт |
Применение
Гидрораспределители этого типа применяются в гидравлических приводах станков, прессов и других машин. Также они могут использоваться как пилоты в пилотных гидрораспределителях с электрогидравлическим управлением.
