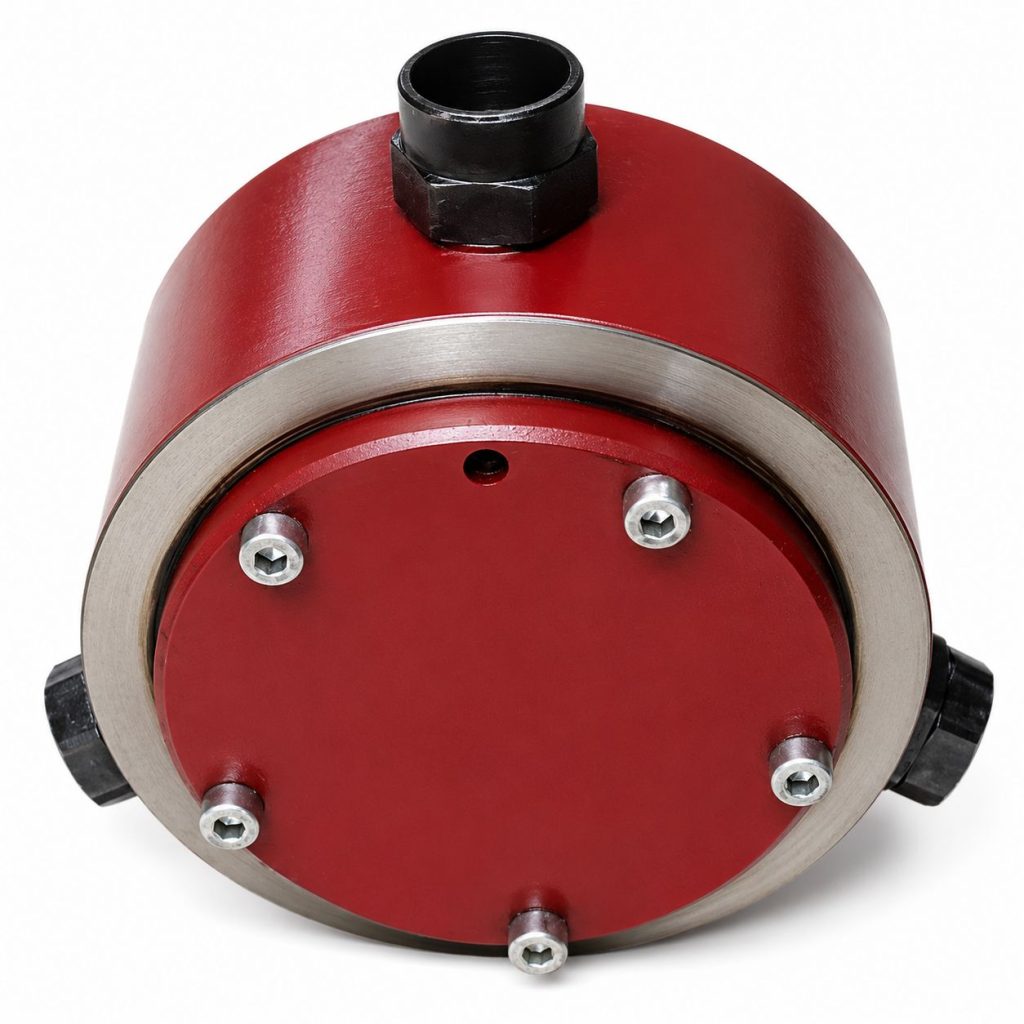

50НР-4 — радиально-поршневой нерегулируемый насос серии 50НР; 50НС с рабочим объемом 4 см³, правым направлением вращения и фланцевым креплением.
Основные характеристики
| Серия |
50НР; 50НС |
| Вид конструкции насоса |
Радиально-поршневой |
| Возможность регулирования подачи |
Нерегулируемый |
| Рабочий объем, см³ |
4 |
| Номинальная подача, л/мин |
5.5 |
| Номинальное давление на выходе, бар |
50 |
| Максимальное давление на выходе, бар |
63 |
| Максимальное давление на входе, бар |
+0,05 |
| Мощность, кВт |
4.9 |
| Номинальная частота вращения, об/мин |
1500 |
| Минимальная частота вращения, об/мин |
300 |
| Максимальная частота вращения, об/мин |
1800 |
| Диапазон вязкости рабочей жидкости, сСт |
21…265 |
Исполнение
| Исполнение вала |
Шпоночный |
| Исполнение по возможности погружения |
Непогружное исполнение |
| Количество отводов |
1 |
| Направление вращения |
Правое |
| Способ крепления |
Фланцевое крепление |
| Применяемый привод |
Электродвигатель |
| Наличие электродвигателя |
Нет |
Расшифровка обозначения серии
| Позиция |
Параметр |
Обозначение |
| 1 |
Насос на номинальное давление |
50 МПа |
| 2 |
Тип агрегата |
Р — радиально-поршневой; C — секционный |
| 3 |
Рабочий объём поршневого насоса |
4 — 4 см³; 6,3 — 6,3 см³; 14 — 14 см³; 16 — 16 см³; 32 — 32 см³; 63 — 63 см³ |
| 4 |
Количество отводов |
без обозначения — 1 отвод; 2 — 2 отвода |
| 5 |
Исполнение по типу установки |
без обозначения — фланцевое крепление; К — на лапах |
| 6 |
Направление вращения вала |
без обозначения — правое вращение; Л — левое вращение |
| 6 |
Возможность погружного исполнения |
без обозначения — обычное исполнение; П — погружное исполнение; ПО4 — погружное общеклиматическое исполнение |
Размерные данные по моделям серии
| Модель |
Количество цилиндров |
Общая длина, L мм |
| 50НР-4* |
3 |
204 |
| 50НР-6,3* |
5 |
204 |
| 50НР-14* |
10 |
230 |
| 50НР-8 |
6 |
216 |
| 50НР-8/2 |
6 |
216 |
| 50НР-10 |
3 |
245 |
| 50НР-16 |
5 |
245 |
| 50НР-32 |
10 |
275 |
| 50НР-32/2 |
10 |
275 |
