Насос 50НС-6,3П — секционный нерегулируемый насос погружного исполнения с рабочим объемом 6,3 см³, правым направлением вращения и номинальным давлением на выходе 50 бар.
Основные характеристики
| Параметр |
Значение |
| Модель |
50НС-6,3П |
| Вид конструкции насоса |
Секционный |
| Возможность регулирования подачи |
Нерегулируемый |
| Исполнение вала |
Шпоночный |
| Исполнение по возможности погружения |
Погружное исполнение |
| Количество отводов |
1 |
| Рабочий объем |
6,3 см³ |
| Рабочий объем 2 |
12,5 см³ |
| Рабочий объем пластинчатого насоса БГ12-42 |
12,5 см³ |
| Номинальное давление на выходе |
50 бар |
| Номинальная подача |
8.6 л/мин |
| Номинальная частота вращения |
1500 об/мин |
| Мощность |
8,60 кВт |
| Направление вращения |
Правое |
| Способ крепления |
Фланцевое крепление |
| Применяемый привод |
Электродвигатель |
| Наличие электродвигателя |
Нет |
| Диапазон вязкости рабочей жидкости |
21…265 сСт |
Расшифровка обозначения серии 50НС
| Позиция |
Признак |
Обозначение |
| 1 |
Насос на номинальное давление |
50 МПа |
| 2 |
Тип агрегата |
Р — радиально-поршневой; C — секционный |
| 3 |
Рабочий объём поршневого насоса |
4 — 4 см³; 6,3 — 6,3 см³; 14 — 14 см³; 16 — 16 см³; 32 — 32 см³; 63 — 63 см³ |
| 4 |
Количество отводов |
без обозначения — 1 отвод; 2 — 2 отвода |
| 5 |
Объём пластинчатого насоса, только для насоса 50 НС |
без обозначения — 12,5 см³; 8 — 8 см³; 5 — 5 см³; 3,2 — 3,2 см³ |
| 6 |
Исполнение по типу установки |
без обозначения — фланцевое крепление; К — на лапах |
| 7 |
Направление вращения вала |
без обозначения — правое вращение; Л — левое вращение |
| 7 |
Возможность погружного исполнения |
без обозначения — обычное исполнение; П — погружное исполнение; ПО4 — погружное общеклиматическое исполнение |

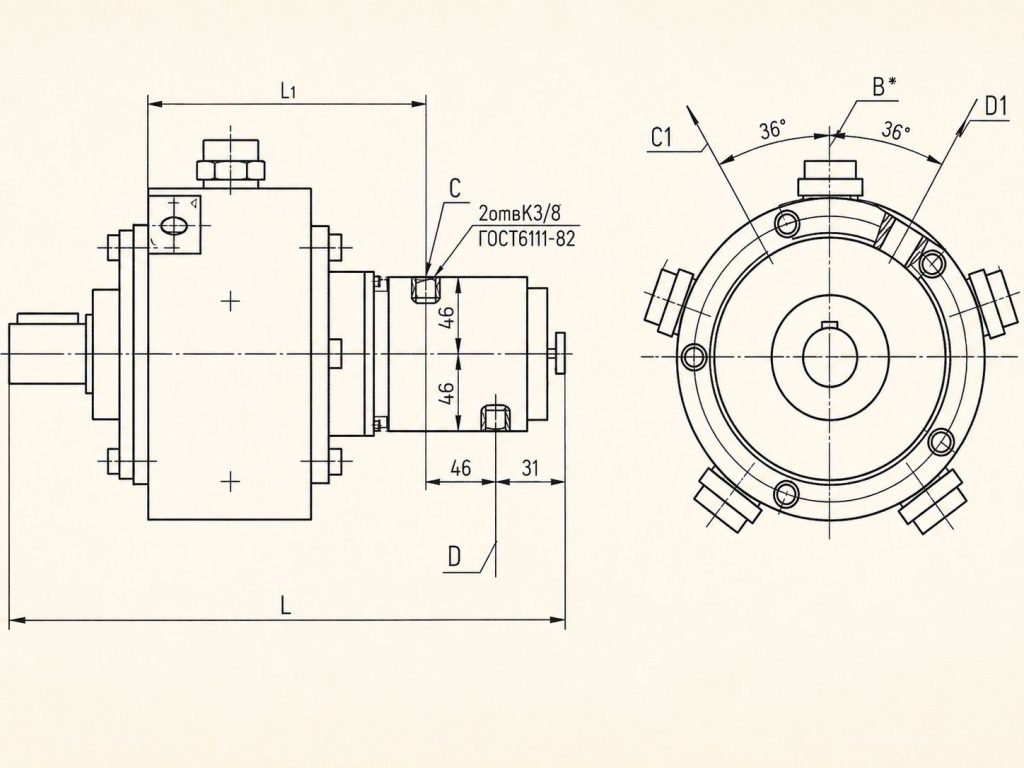

Размерные данные для моделей серии 50НС
| Модель |
Количество цилиндров |
Общая длина, L мм |
L1 мм |
| 50НС-4* |
3 |
315 |
— |
| 50НС-6,3* |
5 |
315 |
— |
| 50НС-8 |
6 |
346 |
170 |
| 50НС-8/2 |
6 |
346 |
170 |
| 50НС-10 |
3 |
358 |
111 |
| 50НС-16 |
5 |
358 |
111 |
| 50НС-32 |
10 |
390 |
153 |
| 50НС-32/2 |
10 |
390 |
153 |
| 50НС-63 |
10 |
442 |
— |
| 50НС-63/2 |
10 |
442 |
— |
