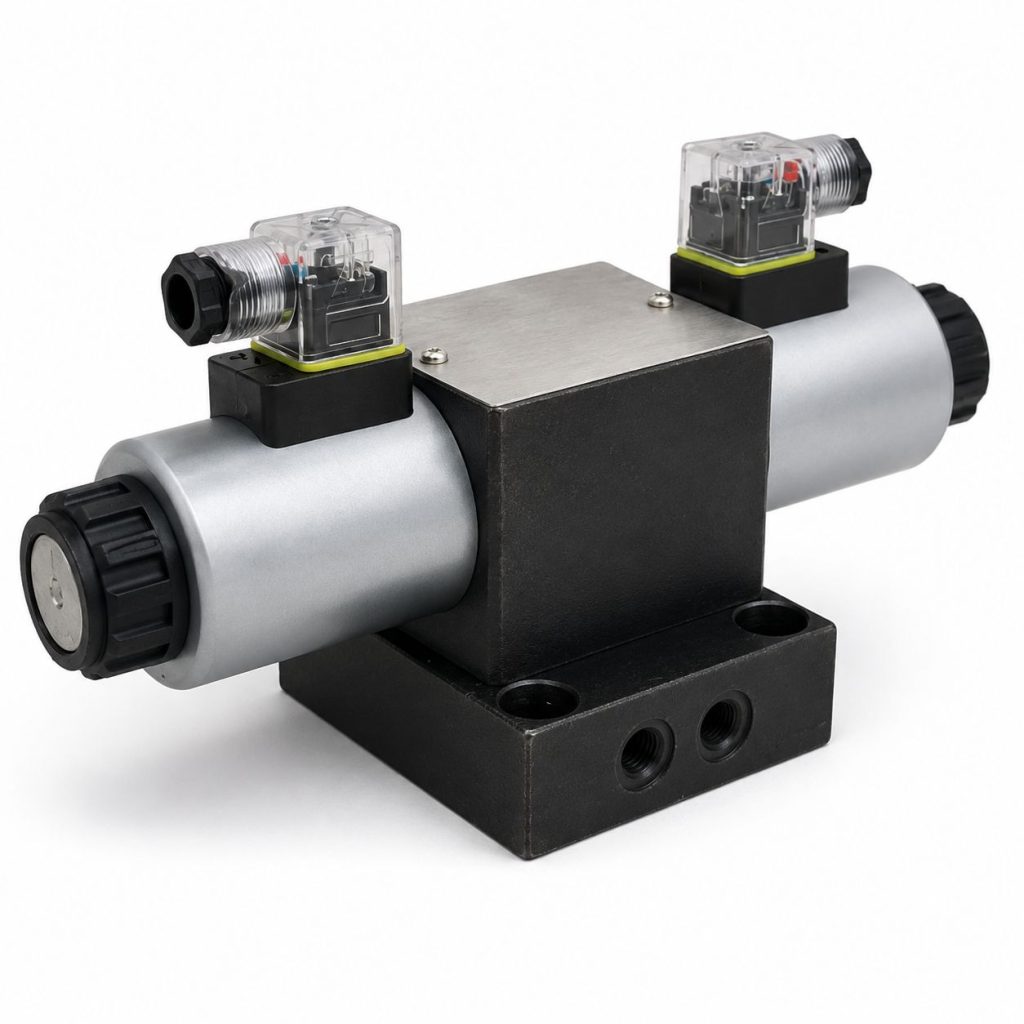

Гидрораспределитель 64ПГ73-12М.В110 — золотниковый четырехлинейный распределитель с прямым электромагнитным управлением, условным проходом 10 мм и номинальным напряжением ~110В/50Гц. Распределитель управляет направлением, пуском и остановкой потоков рабочей жидкости по 64 схеме распределения по ГОСТ 24679-81.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | 64ПГ73-12М.В110 |
| Серия | ПГ73-1 (ТАУРУС) — Гидрораспределитель исполнение на плите |
| Тип гидрораспределителя | Дискретный |
| Количество стабильных состояний золотника | Моностабильный |
| Схема распределения | 64 по ГОСТ 24679-81 |
| Тип управления распределителем | Прямое электромагнитное |
| Номинальное напряжение | ~110В/50Гц |
| Условный проход, мм | 10 |
| Максимальное давление в линиях A, B, P, бар | 315 |
| Количество электромагнитов | 2 |
| Тип монтажа | Модульный |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
| Материал | Сталь |
Конструктивное исполнение и применение
64ПГ73-12М.В110 представляет собой гидрораспределитель ВЕ10.64 на переходной плите В10-73-12. По исходным данным он является заменой ранее изготавливаемых распределителей 64ПГ73-12.
Наибольшее применение такие распределители нашли в гидравлических приводах станков, прессов и других машин. Также они могут использоваться как пилоты в пилотных гидрораспределителях с электрогидравлическим управлением.
Расшифровка обозначения 64ПГ73-12М.В110
| Позиция | Обозначение | Значение |
|---|---|---|
| 1 | 64 | Схема распределения потока; для исполнения на плите 64 — четырехлинейный распределитель |
| 2 | Без индекса | 2 электромагнита |
| 3 | П | Стыковое присоединение |
| 4 | Г73-1 | Гидрораспределитель реверсивный с электроуправлением |
| 5 | 2 | Условный проход 10 мм |
| 6 | М | Исполнение на плите |
| 7 | В110 | Переменный ток 110В |
Параметры моделей ПГ73-11 и ПГ73-12
| Параметр | ПГ73-11 | ПГ73-12 |
|---|---|---|
| Условный проход, мм | 8 | 10 |
| Давление нагнетания, кгс/см2 | 315 | 315 |
| Давление на сливе, кгс/см2, не более | 160 | 160 |
| Расход, л/мин: с электромагнитом постоянного тока | 80 | 120 |
| Расход, л/мин: с электромагнитом переменного тока частотой 50 Гц | 60 | 120 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом постоянного тока | 35 | 35 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом переменного тока частотой 50 Гц | 20 | 20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | 80 |
| Номинальное напряжение питания постоянного тока, В | 12, 24, 48, 110, 220 | 12, 24, 48, 110, 220 |
| Номинальное напряжение питания переменного тока частотой 50 Гц, В | 24, 36, 110, 220, 380 | 24, 36, 110, 220, 380 |
Схемы распределения ПГ73-1
| Схема | Четырехлинейные | Пятилинейные | Соединение каналов при среднем положении золотника |
|---|---|---|---|
| 1 | 14ПГ73-11 | 15ПГ73-11 | Обе полости цилиндра и напорная линия соединены со сливом |
| 2 | 24ПГ73-11 | 25ПГ73-11 | Обе полости цилиндра соединены с напорной линией, слив заперт |
| 3 | 34ПГ73-11 | 35ПГ73-11 | Обе полости цилиндра соединены со сливом, нагнетательная линия заперта |
| 4 | 44ПГ73-11 | 45ПГ73-11 | Обе полости цилиндра, нагнетательная линия и слив заперты |
| 5 | 54ПГ73-11 | 55ПГ73-11 | Среднего положения нет |
| 5А | 54БПГ73-11 | 55БПГ73-11 | Среднего положения нет |
| 6 | 64ПГ73-11 | 65ПГ73-11 | Обе полости цилиндра заперты, нагнетательная линия соединена со сливом |
