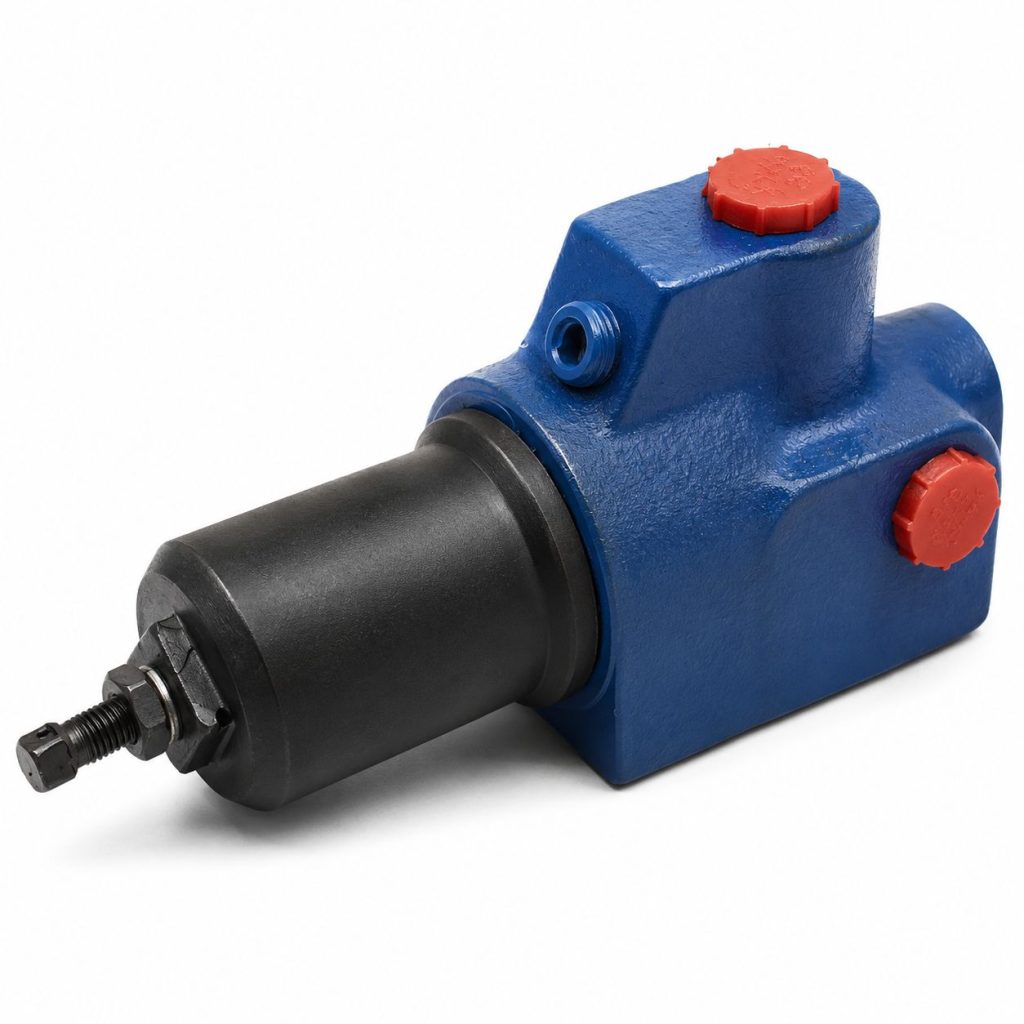

Гидроклапан давления АГ54-32М относится к серии xГ54-32(М), имеет трубный (резьбовой) тип монтажа, условный проход 10 мм и номинальный расход 32 л/мин.
Основные характеристики АГ54-32М
| Параметр |
Значение |
| Серия |
xГ54-32(М) |
| Диапазон настройки давления, бар |
3-12 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Контролируемые линии |
P |
| Номинальное рабочее давление, бар |
10 |
| Линии сброса |
A |
| Номинальный расход, л/мин |
32 |
| Номинальное давление настройки, бар |
10 |
| Регулировочное устройство |
Винт |
| Тип монтажа |
Трубный (резьбовой) |
| Условный проход, мм |
10 |
| Управление разгрузкой клапана |
Гидравлическое |
Расшифровка обозначения АГ54-32М УХЛ4
| Позиция |
Элемент обозначения |
Значение |
| 1 |
А |
Исполнение по номинальному давлению настройки: 1 МПа |
| 2 |
Г54-3 |
Обозначение типа: гидроклапан давления |
| 3 |
2 |
Исполнение по условному проходу: 10 мм |
| 4 |
М |
Исполнение: модернизированный |
| 5 |
УХЛ4 |
Климатическое исполнение по ГОСТ 15150 |
Варианты исполнения серии
| Признак |
Обозначение |
Расшифровка |
| Исполнение клапана по способу монтажа |
без индекса |
трубный (резьбовой) |
| Исполнение клапана по способу монтажа |
П |
стыковой (притычный) |
| Исполнение по номинальному давлению настройки |
А |
1 МПа |
| Исполнение по номинальному давлению настройки |
Б |
6,3 МПа |
| Исполнение по номинальному давлению настройки |
В |
10 МПа |
| Исполнение по номинальному давлению настройки |
Д |
20 МПа |
| Исполнение по номинальному давлению настройки |
без обозначения |
2,5 МПа |
| Обозначение типа гидроклапана |
Г54-3 |
гидроклапан давления |
| Исполнение по условному проходу |
2 |
10 мм |
| Исполнение по условному проходу |
4 |
20 мм |
| Исполнение по условному проходу |
5 |
32 мм |
| Исполнение |
М |
модернизированный |
| Климатическое исполнение по ГОСТ 15150 |
УХЛ4, 04.1 |
климатическое исполнение |
Нормы для исполнений Г54-32(М)
| Параметр |
Г54-32(М), ПГ54-32 |
АГ54-32(М), ПАГ54-32 |
БГ54-32(М), ПБГ54-32 |
ВГ54-32(М), ПВГ54-32 |
ДГ54-32(М), ПДГ54-32 |
| Условный проход, мм |
10 |
10 |
10 |
10 |
10 |
| Расход, л/мин: номин. / макс. / мин. |
32 / 45 / 1 |
32 / 45 / 1 |
32 / 45 / 1 |
32 / 45 / 1 |
32 / 45 / 1 |
| Внутренние утечки, см³/мин, не более |
15 |
25 |
65 |
100 |
200 |
| Давление настройки номинальное, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
| Диапазон настройки давления, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
| Номинальный перепад давлений, МПа |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
| Масса клапана, кг: резьбовое (стыковое) |
2,3 (2,55) |
2,3 (2,55) |
2,3 (2,55) |
2,3 (2,55) |
2,3 (2,55) |
Присоединительные и габаритные размеры
| Обозначение |
d1 |
d2 |
L |
B |
b |
H |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
| Г54-32(М) |
K3/8’’ |
K1/8’’ |
50 |
79 |
32 |
201 |
91 |
2,0 |
48 |
64 |
22 |
79 |
| АГ54-32(М) |
K3/8’’ |
K1/8’’ |
50 |
79 |
32 |
201 |
91 |
2,0 |
48 |
64 |
22 |
79 |
| БГ54-32(М) |
K3/8’’ |
K1/8’’ |
50 |
79 |
32 |
201 |
91 |
2,0 |
48 |
64 |
22 |
79 |
| ВГ54-32(М) |
K3/8’’ |
K1/8’’ |
50 |
79 |
32 |
201 |
91 |
2,0 |
48 |
64 |
22 |
79 |
| ДГ54-32(БМ) |
K3/8’’ |
K1/8’’ |
50 |
79 |
32 |
201 |
91 |
2,0 |
48 |
64 |
22 |
79 |
