Описание товара

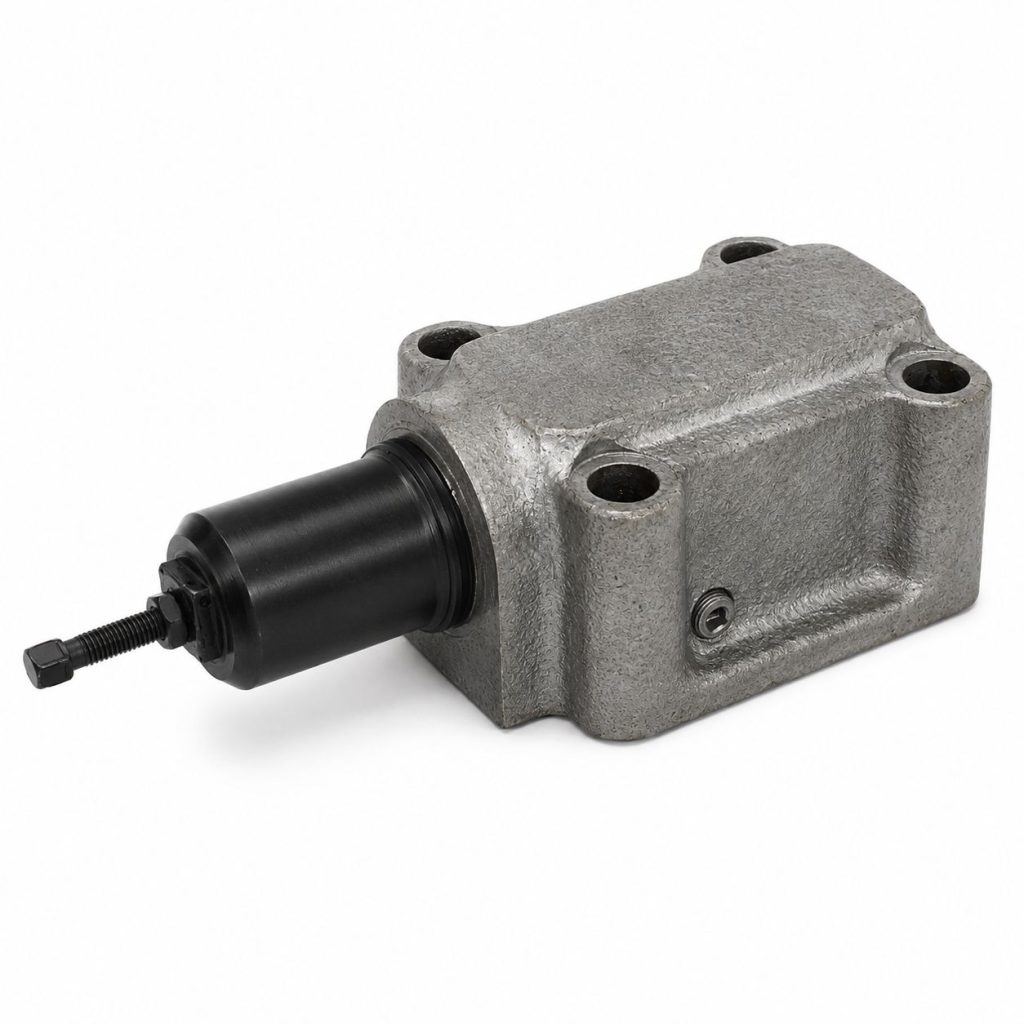

Гидроклапан давления АГ54-35М с условным проходом 32 мм относится к серии xГ54-35(М) и применяется для фиксации требуемого перепада давлений, заданного настройкой пружины.
Назначение и функции
Клапан поддерживает разность давлений в подводимом и отводимом потоках рабочей среды либо в одном из этих потоков и внешнем независимом контуре согласно принципу действия клапана разности давлений.
Устройство обеспечивает пропуск рабочей жидкости при достижении порога давления, выставленного пружиной, непосредственно в данном потоке либо в управляющем канале при дистанционном контроле как клапан последовательности.
Клапан выполняет функцию защиты объемного гидропривода от повышения давления сверх установленного предела, а также позволяет удерживать заданное давление за счет непрерывного отвода части рабочей жидкости в процессе функционирования системы.
Основные характеристики АГ54-35М
| Серия | xГ54-35(М) |
|---|---|
| Диапазон настройки давления, бар | 3-12 |
| Количество контролируемых линий | Одна |
| Количество настроек давления | 1 |
| Контролируемые линии | P |
| Номинальное рабочее давление, бар | 10 |
| Линии сброса | A |
| Номинальный расход, л/мин | 32 |
| Номинальное давление настройки, бар | 10 |
| Регулировочное устройство | Винт |
| Тип монтажа | Трубный (резьбовой) |
| Условный проход, мм | 32 |
| Управление разгрузкой клапана | Гидравлическое |
Структура обозначения
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | без индекса | Исполнение по способу монтажа: трубный (резьбовой); П — стыковой (притычный) |
| 2 | А | Исполнение по номинальному давлению настройки: А — 1 МПа; Б — 6,3 МПа; В — 10 МПа; Д — 20 МПа; без обозначения = 2,5 МПа |
| 3 | Г54-3 | Обозначение типа гидроклапана: гидроклапан давления |
| 4 | 5 | Исполнение по условному проходу: 2 — 10 мм; 4 — 20 мм; 5 — 32 мм |
| 5 | М | Исполнение: модернизированный |
| 6 | УХЛ4, 04.1 | Климатическое исполнение по ГОСТ 15150 |
Нормы для исполнений Г54-35(М)
| Параметр | Г54-35(М), ПГ54-35(М) | АГ54-35(М), ПАГ54-35(М) | БГ54-35(М), ПБГ54-35(М) | ВГ54-35М, ПВГ54-35М | ДГ54-35(М), ПДГ54-35(М) |
|---|---|---|---|---|---|
| Диаметр условного прохода, мм | 32 | 32 | 32 | 32 | 32 |
| Расход, л/мин: ном. / макс. / мин. | 200 / 300 / 9 | 200 / 300 / 9 | 200 / 300 / 9 | 200 / 300 / 9 | 200 / 300 / 9 |
| Внутриполостные утечки, см³/мин, не более | 50 | 75 | 90 | 150 | 300 |
| Ном. давление настройки, МПа | 2,5 | 1,0 | 6,3 | 10,0 | 20,0 |
| Диапазон регулировки давления, МПа | 0,4-2,8 | 0,3-1,2 | 0,6-7,0 | 1,2-11,2 | 4,0-23,0 |
| Ном. перепад давлений, МПа | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Масса клапана не более, кг | 6,8 | 6,8 | 6,8 | 6,8 | 6,8 |
Габаритные и присоединительные размеры
| Обозначение | d1 | d2 | L | B | b | H | h1 | h2 | h3 | h4 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Г54-35(М) | K1 1/4’’ | K1/8’’ | 100 | 94 | 40 | 252 | 142 | 3,0 | 58 | 101 | 24 | 125 |
| АГ54-35(М) | K1 1/4’’ | K1/8’’ | 100 | 94 | 40 | 252 | 142 | 3,0 | 58 | 101 | 24 | 125 |
| БГ54-35(М) | K1 1/4’’ | K1/8’’ | 100 | 94 | 40 | 252 | 142 | 3,0 | 58 | 101 | 24 | 125 |
| ВГ54-35(М) | K1 1/4’’ | K1/8’’ | 100 | 94 | 40 | 252 | 142 | 3,0 | 58 | 101 | 24 | 125 |
| ДГ54-35(М) | K1 1/4’’ | K1/8’’ | 100 | 94 | 40 | 274 | 142 | 3,0 | 58 | 101 | 24 | 125 |
