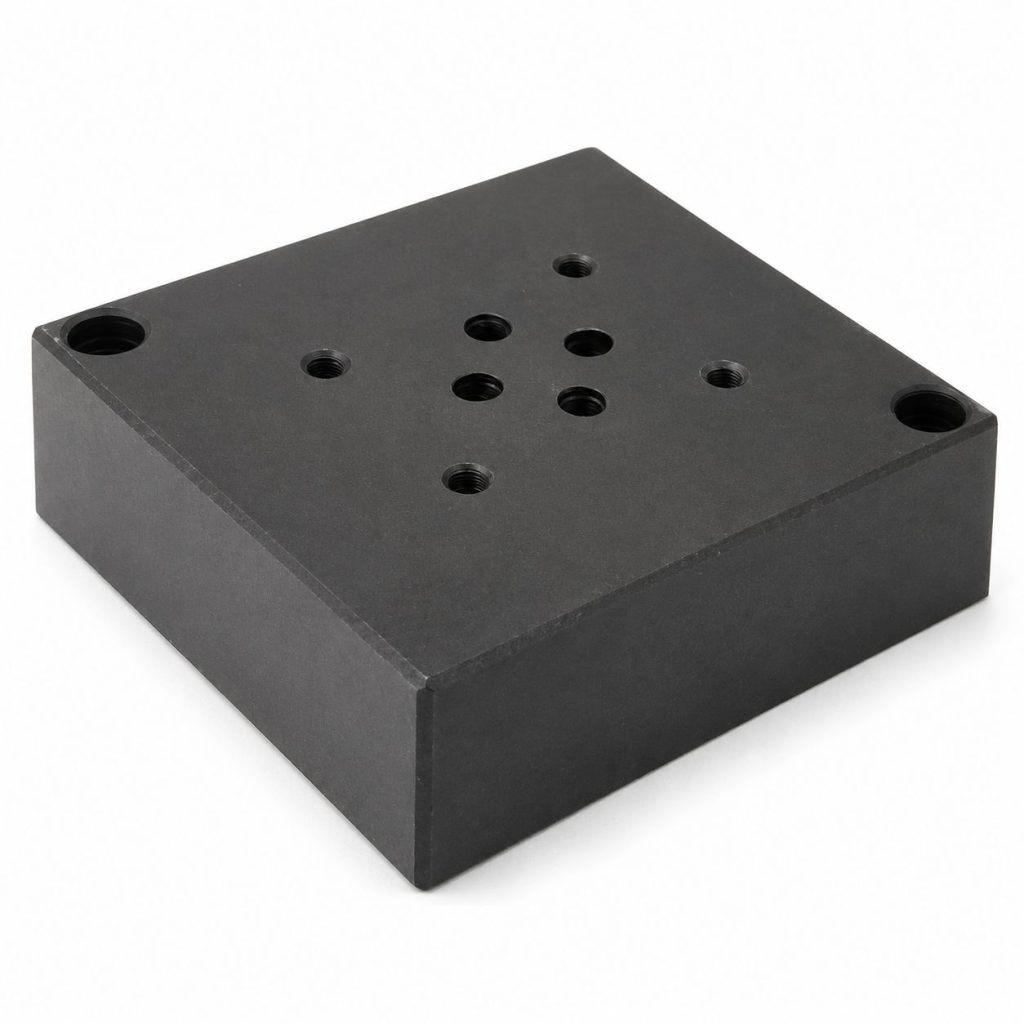

Плита монтажная D03SPB8G — одноместная гидравлическая монтажная плита для ВЕ6 с монтажной поверхностью CETOP 03, условным проходом 6 мм, выходами вниз и резьбой BSP 1/2″.
Основные характеристики
| Параметр |
Значение |
| Модель |
D03SPB8G |
| Тип изделия |
SP = Subplate (монтажная плита) |
| Тип плиты |
Одноместная плита |
| Количество посадочных мест |
1 |
| Серия |
ВЕ6 — Гидрораспределители с прямым электромагнитным управлением; ДУ= 6мм |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 03 |
| Условный проход, мм |
6 |
| Расположение резьбовых отверстий рабочих линий |
Снизу |
| Резьба и размер выходов |
8G = BSP 1/2″ |
| Материал |
D = кованая сталь (стандарт) |
| Гнездо под картриджный клапан |
Нет |
| Наличие встроенного картриджного клапана |
Нет |
| Линия присоединения манометра |
Нет |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Назначение
Плиты D03SPB8G предназначены для размещения различной направляющей и регулирующей гидроаппаратуры. Монтажная поверхность соответствует CETOP3, изделие применяется для гидравлических устройств модульного монтажа с условным проходом 6 мм (Ду = 6 мм).
Расшифровка обозначения D03SPB8G
| Позиция |
Обозначение |
Значение |
| 1 |
D |
Материал: кованая сталь (стандарт); A = алюминий (спец. исполнение) |
| 2 |
03 |
Типоразмер: CETOP3 (Ду = 6 мм) |
| 3 |
SP |
Тип изделия: Subplate (монтажная плита) |
| 4 |
B |
Расположение выходов: выходы вниз; S = выходы вбок |
| 5 |
8G |
Резьба и размер выходов: BSP 1/2″ |
Варианты резьбы и размера выходов в обозначении
| Код |
Резьба и размер выходов |
| 6G |
BSP 3/8″ |
| 6Z |
NPT 3/8″ |
| 6S |
SAE 6 |
| 6M |
ISO M14 |
| 8G |
BSP 1/2″ |
| 8Z |
NPT 1/2″ |
| 8S |
SAE 8 |
| 8M |
ISO M18 |
| 12G |
BSP 3/4″ |
| 12Z |
NPT 3/4″ |
| 12S |
SAE 12 |
| 12M |
ISO M27 |
Размеры
| Тип плиты |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
| D03SPB6G |
25.4 |
63.5 |
31.8 |
21.4 |
6.4 |
57.2 |
13 |
31.8 |
50.4 |
13.2 |
50 |
| D03SPB6(Z,S,M) |
25.4 |
63.5 |
33.3 |
22.4 |
6.4 |
57.2 |
15.1 |
32.5 |
50 |
17.5 |
49.2 |
| D03SPB8G(Z,S,M) |
38.1 |
88.9 |
46 |
34.9 |
6.4 |
82.6 |
17.5 |
45.2 |
71.4 |
19.1 |
71.4 |
| D03SPB12G(Z,S,M) |
38.1 |
114 |
58.8 |
47.6 |
9.5 |
105 |
23.8 |
57.9 |
90.5 |
23.8 |
90.5 |
