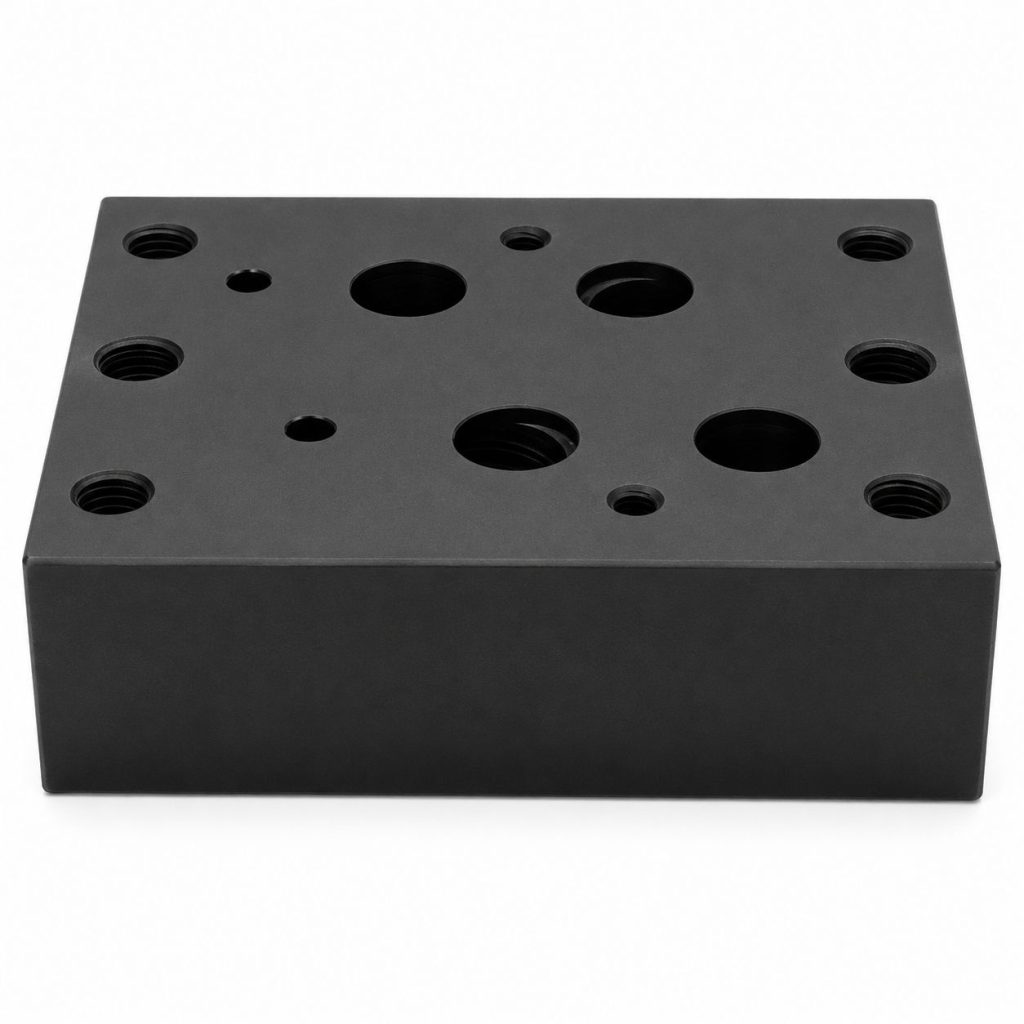

Плита монтажная D07SPB12G — одноместная монтажная плита серии ВЕХ16 из кованой стали, с выходами гидравлических линий вниз и цилиндрической резьбой BSP 3/4″. Монтажная поверхность выполнена по стандарту ISO 4401 (DIN 24340), типоразмер CETOP 07, условный проход 16 мм.
Основные характеристики
| Параметр |
Значение |
| Модель |
D07SPB12G |
| Серия |
Плиты ВЕХ16 |
| Тип плиты |
Одноместная плита |
| Количество посадочных мест |
1 |
| Материал |
кованая сталь |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 07 |
| Условный проход, мм |
16 |

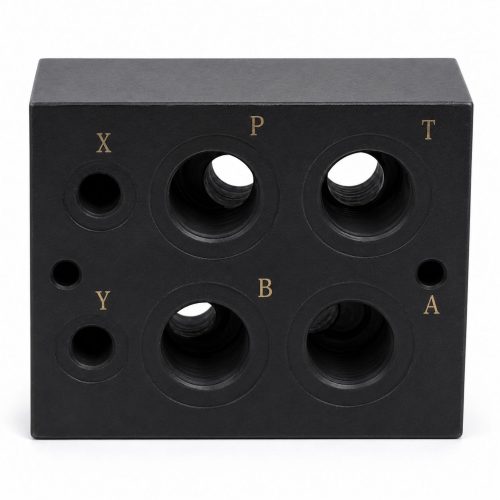

| Расположение резьбовых отверстий рабочих линий |
Снизу |
| Резьба и размер выходов |
BSP 3/4″ |
| Гнездо под картриджный клапан |
Нет |
| Наличие встроенного картриджного клапана |
Нет |
| Линия присоединения манометра |
Нет |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Назначение
Плиты D07SPB12G предназначены для размещения различного направляющего и регулирующего гидравлического оборудования. Монтажная поверхность CETOP7 рассчитана на установку гидрокомпонентов модульного монтажа с условным проходом 16 мм, включая гидрораспределители и предохранительные клапаны.
Расшифровка маркировки D07SPB12G
| Позиция |
Обозначение |
Значение |
| 1 |
D |
кованая сталь |
| 2 |
07 |
CETOP7 (Ду = 16 мм) |
| 3 |
SP |
Subplate (монтажная плита) |
| 4 |
B |
выходы вниз |
| 5 |
12G |
BSP 3/4″ |
Габаритные размеры D07SPB12G
| Тип плиты |
A |
B |
C |
D |
E |
F |
G |
H |
I |
| D07SPB12G |
38.1 |
102 |
121 |
59.4 |
9.5 |
111 |
50.8 |
71.4 |
27.7 |
| Тип плиты |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
| D07SPB12G |
69.9 |
102 |
30.2 |
71.4 |
104 |
28.7 |
74.7 |
28.7 |
74.7 |
