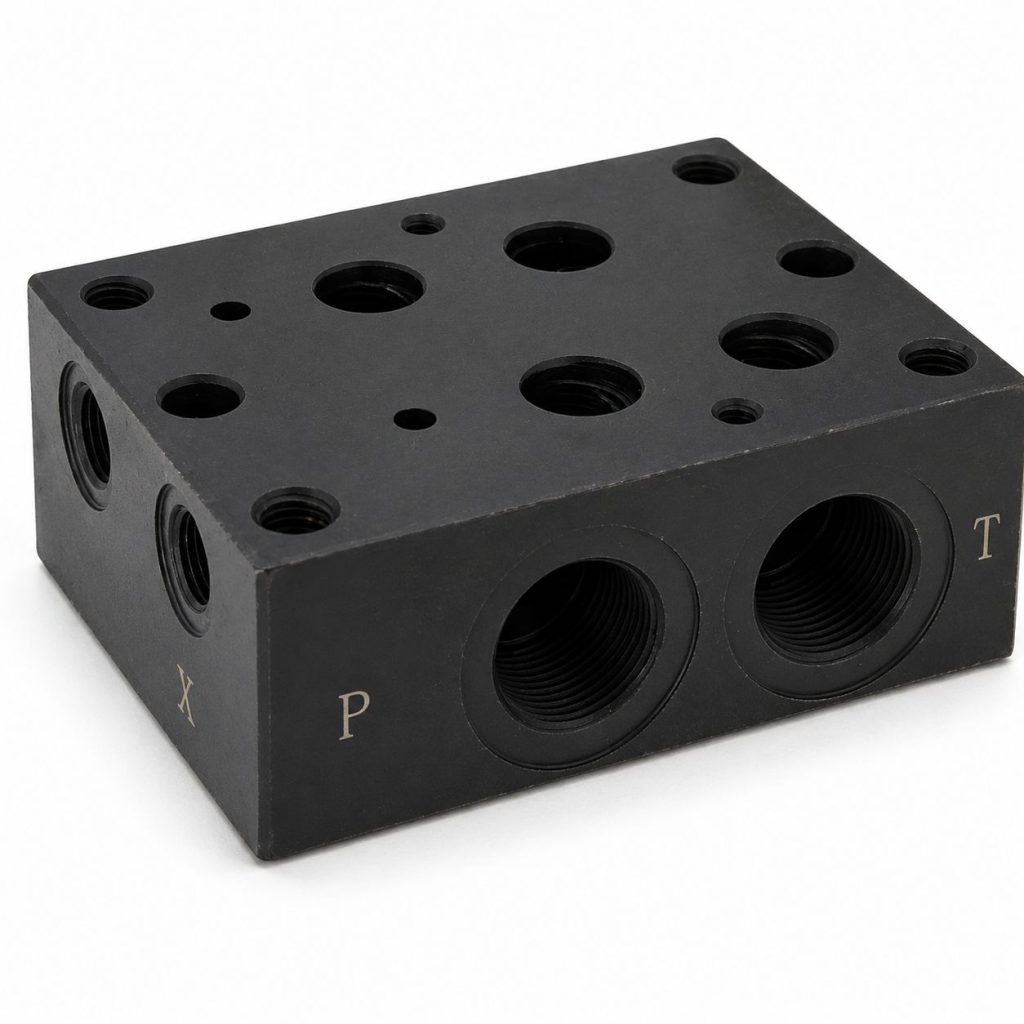

D07SPS12G — одноместная монтажная плита для ВЕХ16 с выходами гидравлических линий вбок, цилиндрической резьбой G3/4″, монтажной поверхностью CETOP 07 и условным проходом 16 мм.
Основные характеристики
| Параметр |
Значение |
| Модель |
D07SPS12G |
| Серия |
Плиты ВЕХ16 |
| Тип плиты |
Одноместная плита |
| Количество посадочных мест |
1 |
| Материал |
кованая сталь |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 07 |
| Условный проход, мм |
16 |
| Расположение резьбовых отверстий рабочих линий |
Сбоку |
| Резьба и размер выходов |
BSP 3/4″ |
| Гнездо под картриджный клапан |
Нет |
| Наличие встроенного картриджного клапана |
Нет |
| Линия присоединения манометра |
Нет |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Назначение
Плита D07SPS12G предназначена для размещения направляющего и регулирующего гидравлического оборудования. Монтажная поверхность выполнена по стандарту CETOP7 и рассчитана на установку гидрокомпонентов модульного монтажа, включая гидрораспределители и предохранительные клапаны, с условным проходом 16 мм.
Расшифровка маркировки D07SPS12G
| Позиция |
Обозначение |
Расшифровка |
| 1 |
D |
кованая сталь (стандарт) |
| 2 |
07 |
CETOP7 (Ду = 16 мм) |
| 3 |
SP |
Subplate (монтажная плита) |
| 4 |
S |
выходы вбок |
| 5 |
12G |
BSP 3/4″ |
Варианты обозначений в серии
| Группа |
Обозначение |
Значение |
| Материал |
D |
кованая сталь (стандарт) |
| Материал |
A |
алюминий (спец. исполнение) |
| Расположение выходов |
S |
выходы вбок |
| Расположение выходов |
ST |
линии P, A, B вбок; линия T вниз (только для резьб 12Z и 12S) |
| Расположение выходов |
B |
выходы вниз |
| Резьба и размер выходов |
12G |
BSP 3/4″ |
| Резьба и размер выходов |
12Z |
NPT 3/4″ |
| Резьба и размер выходов |
12S |
SAE 12 |
| Резьба и размер выходов |
12M |
ISO M27 |
| Резьба и размер выходов |
16G |
BSP 1″ |
| Резьба и размер выходов |
16Z |
NPT 1″ |
| Резьба и размер выходов |
16S |
SAE 16 |
| Резьба и размер выходов |
16M |
ISO M33 |
Размеры плит серии
| Тип плиты |
A |
B |
C |
D |
E |
F |
G |
H |
I |
| D07SPSO12G(Z,S,M) |
44.5 |
95.3 |
121 |
59.4 |
9.5 |
111 |
47.8 |
68.3 |
20.6 |
| D07SPST12G(Z,S,M) |
44.5 |
95.3 |
121 |
59.4 |
9.5 |
111 |
47.8 |
68.3 |
20.6 |
| D07SPSO16G(Z,S,M) |
76.2 |
127 |
140 |
75.4 |
12.7 |
127 |
63.5 |
84.2 |
29.5 |
| D07SPB12G |
38.1 |
102 |
121 |
59.4 |
9.5 |
111 |
50.8 |
71.4 |
27.7 |
| D07SPB12(Z,S,M) |
38.1 |
102 |
121 |
54.9 |
9.5 |
111 |
50.8 |
71.4 |
27.7 |
| D07SPB16G(Z,S,M) |
69.9 |
127 |
152 |
74.4 |
12.7 |
140 |
63.5 |
84.2 |
31.8 |
| Тип плиты |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
| D07SPSO12G(Z,S,M) |
38.1 |
79.5 |
30.2 |
70.6 |
31.8 |
28.4 |
66.5 |
– |
– |
| D07SPST12G(Z,S,M) |
38.1 |
79.5 |
– |
70.6 |
31.8 |
28.4 |
66.5 |
27.7 |
68.3 |
| D07SPSO16G(Z,S,M) |
46 |
105 |
30.2 |
88.9 |
60.3 |
44.5 |
82.6 |
– |
– |
| D07SPB12G |
69.9 |
102 |
30.2 |
71.4 |
104 |
28.7 |
74.7 |
28.7 |
74.7 |
| D07SPB12(Z,S,M) |
71.4 |
102 |
31.8 |
73.9 |
104 |
28.7 |
74.7 |
28.7 |
74.7 |
| D07SPB16G(Z,S,M) |
88.9 |
135 |
34.9 |
92.1 |
135 |
34.9 |
92.1 |
41.3 |
87.3 |
