Описание товара
Дроссельная плита Д2ФС10-2 ТУ2-053-1526-80 с условным проходом 10 мм предназначена для регулирования времени срабатывания гидрораспределителей ВЕ10, 1РЕ10.
Назначение и регулирование
При повороте регулировочного винта на дроссельной плите Д2ФС10-2 по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки время срабатывания уменьшается.
Регулировка расхода рабочей жидкости может осуществляться как на подводе, так и на отводе потока управления. Для изменения способа регулирования необходимо снять дроссельную плиту, повернуть её вокруг продольной оси на 180 градусов и установить на место.

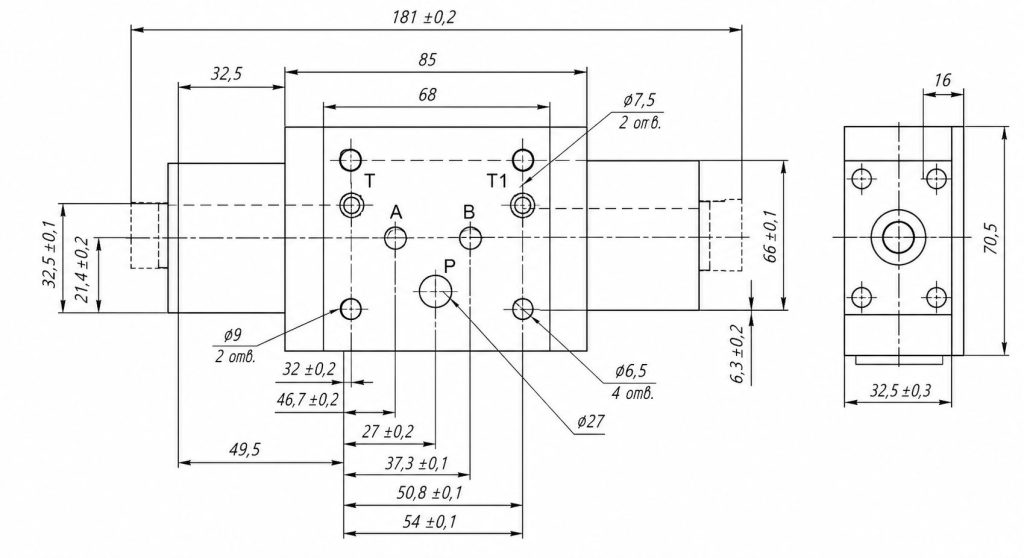

Технические характеристики
| Параметр | Дроссель Д2ФС10-2 |
|---|---|
| Условный проход, мм | 10 |
| Номинальный расход рабочей жидкости, л/мин | 16 |
| Номинальное давление на входе, МПа | 40 |
| Масса дроссельной плиты, кг | 2,1 |
Исполнения и обозначение
| Характеристика | Значение |
|---|---|
| Технические условия | ТУ2-053-1526-80 |
| Аналог | Z2FS10 |
| Климатические исполнения | УХЛ4, ХЛ1, О2, О4 |
Пример условного обозначения при заказе плиты дроссельной с условным проходом 10 мм, на номинальное давление 32 МПа, для районов с умеренным климатом: Дроссельная плита Д2ФС10-2 УХЛ4 ТУ2-053-1526-80.
Варианты установки в гидросхеме
| Способ регулирования |
|---|
| Дроссельная плита на подводе |
| Дроссельная плита на отводе |
