Описание товара
Дроссельная плита Д2ФС6-2 с условным проходом 6 мм применяется для регулирования времени срабатывания гидрораспределителей Ду=6 мм.
Назначение и регулирование
При повороте регулировочного винта на дроссельной плите Д2ФС6-2 по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки время срабатывания уменьшается.
Регулирование расхода рабочей жидкости может осуществляться как на подводе, так и на отводе потока управления. Для перестройки способа регулирования необходимо снять дроссельную плиту, повернуть её вокруг продольной оси на 180 градусов и установить на место.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Д2ФС6-2 |
| Серия | Д2ФС |
| Условный проход, мм | 6 |
| Номинальный расход рабочей жидкости, л/мин | 16 |
| Номинальное давление на входе, МПа | 32 |
| Масса дроссельной плиты, кг | 0,8 |
| Климатические исполнения | УХЛ4, ХЛ1, О2, О4 |
| Аналог | Z2FS6 |
Пример условного обозначения
Дроссельная плита Д2ФС6-2 УХЛ4 ТУ2-053-1846-87 — плита дроссельная с условным проходом 6 мм, на номинальное давление 32 МПа, для районов с умеренным климатом.

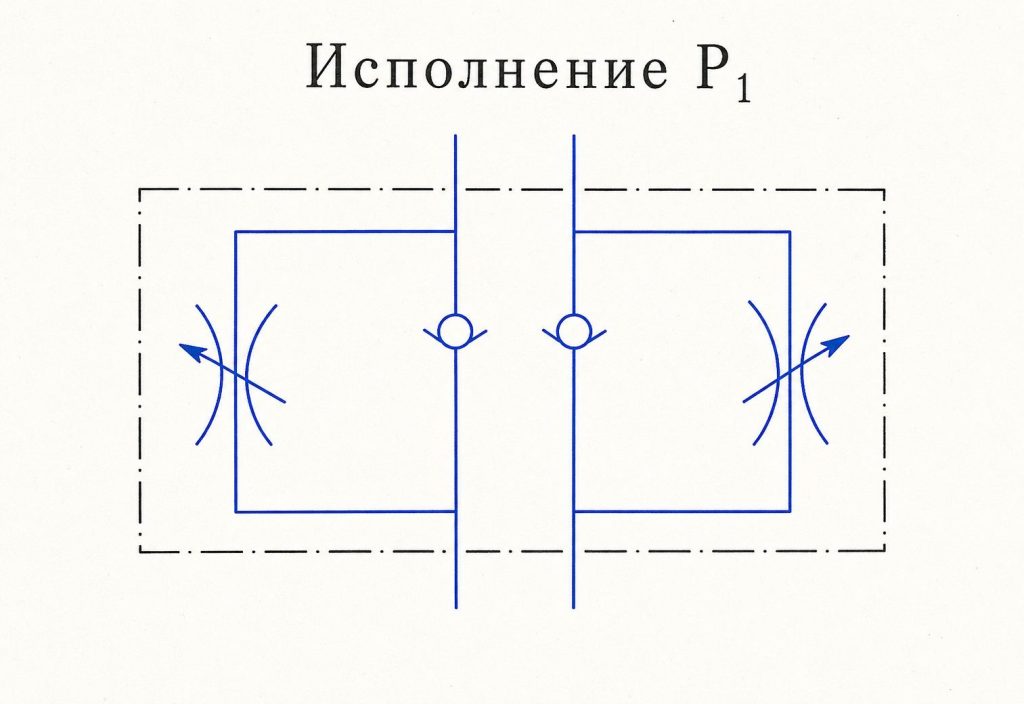

Варианты включения
| Способ регулирования | Описание |
|---|---|
| На подводе | Регулирование расхода рабочей жидкости на подводе потока управления |
| На отводе | Регулирование расхода рабочей жидкости на отводе потока управления |
