Описание товара

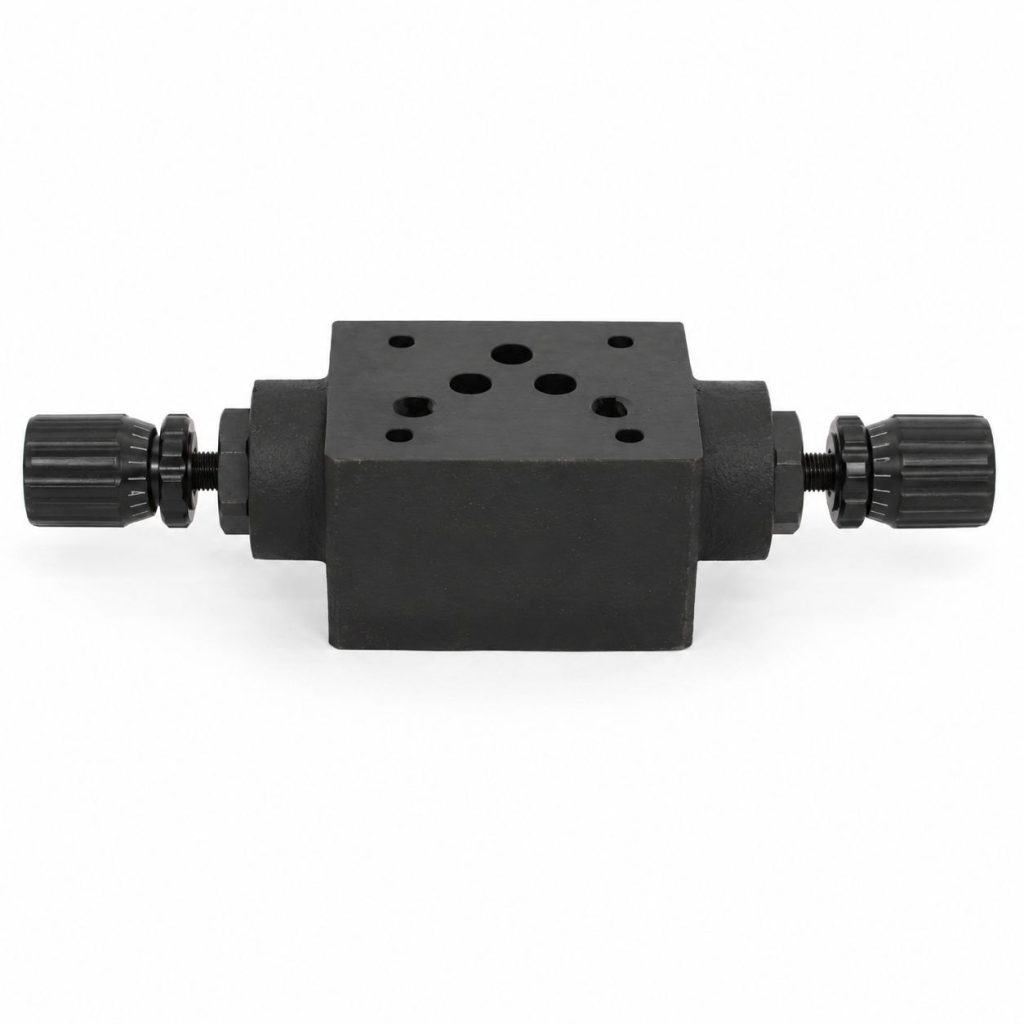

Гидродроссель с обратным клапаном ДКМ-20/3 — модульный регулируемый дроссель серии ДКМ с условным проходом 20 мм, номинальным давлением на входе 32 МПа и стандартом присоединения ISO 4401 (DIN 24340).
Назначение
ДКМ-20/3 предназначен для регулирования расхода рабочей жидкости в одном направлении и свободного прохождения потока в обратном. Используется в гидросистемах для управления скоростью исполнительных механизмов, таких как гидроцилиндры и гидромоторы.
В исполнении ДКМ-20/3 дроссели установлены в линиях A и B.
Основные характеристики
| Серия | ДКМ |
|---|---|
| Модель | ДКМ-20/3 |
| Тип устройства | Гидродроссель с обратным клапаном |
| Тип гидродросселя | Двухстороннего действия |
| Тип клапана расхода | Регулируемый дроссель |
| Тип монтажа | Модульный |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Регулировочное устройство | Ручка |
| Условный проход, мм | 20 |
| Линии с дросселем | A и B |
Расшифровка обозначения ДКМ-20/3
| Позиция | Признак | Обозначение |
|---|---|---|
| 1 | Тип устройства | ДКМ = гидродроссель с обратным клапаном |
| 2 | Условный проход | 20 = 20 мм |
| 3 | Номинальное давление на входе | 3 = 32 МПа |
| 4 | Исполнение по конструктивно-функциональным признакам | А = дроссель в линии А; В = дроссель в линии В; без индекса = дроссели в линиях А и В |
| 5 | Климатическое исполнение | УХЛ4 |
Технические параметры
| Гидравлическая жидкость | Минеральное масло |
|---|---|
| Уплотнительный материал | Уплотненный NBR (NBR seals) |
| Номинальное давление на входе, МПа | 32 |
| Максимальное давление на входе, МПа | 35 |
| Номинальное давление на входе, бар | 320 |
| Максимальное давление на входе, бар | 350 |
| Диапазон температуры, °C | -30 до +80 |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
| Вязкость жидкости, мм2/сек | 2.8 до 500 |
| Класс очистки масла по стандарту ISO4406 | Класс 20/18/15 |
| Давление открывания обратного клапана, МПа | 0,15 |
| Расход масла, л/мин | 400 |
Масса
| Исполнение | Вес, кг |
|---|---|
| A или B | 12.7 |
| A и В | 13.5 |
