Описание товара

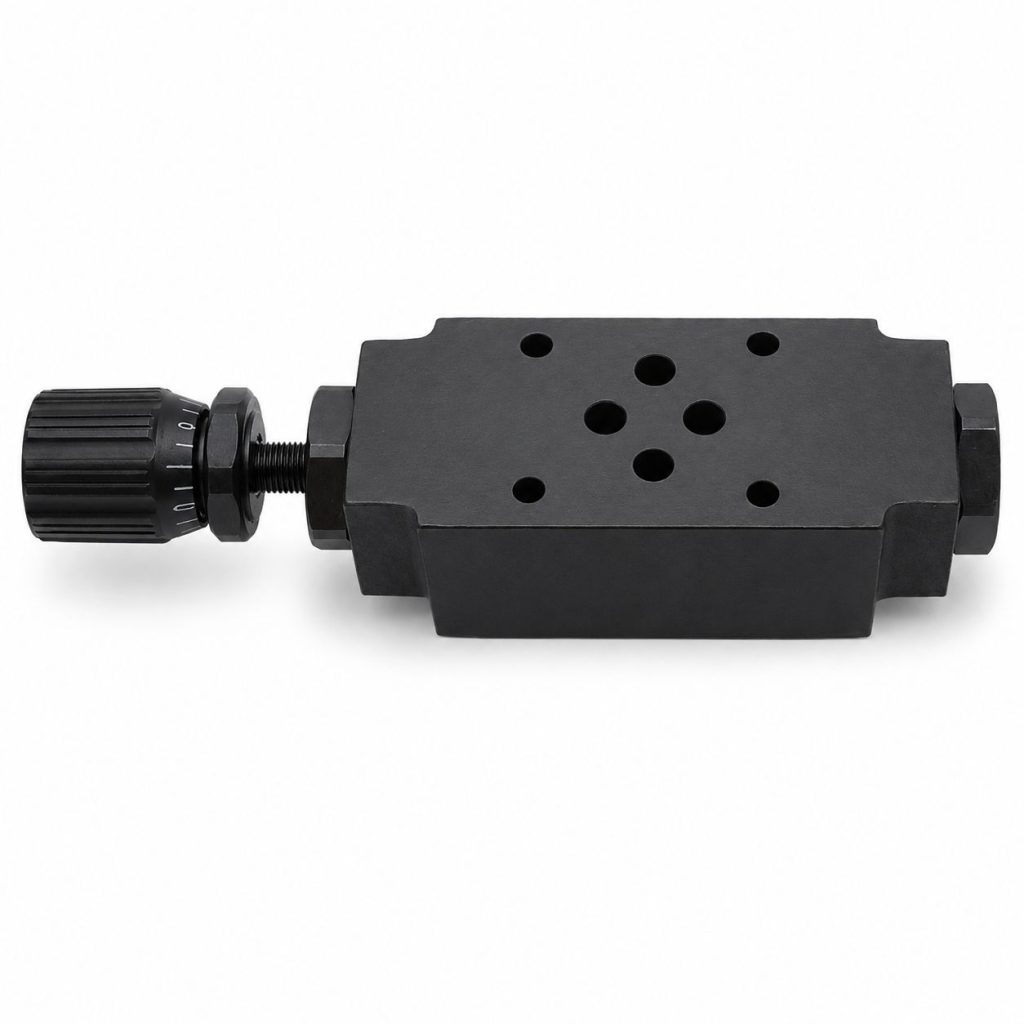

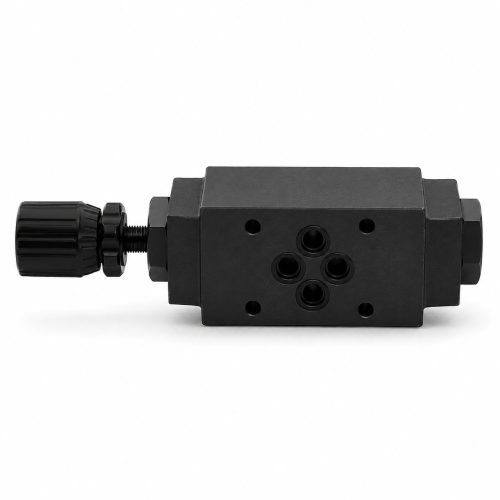

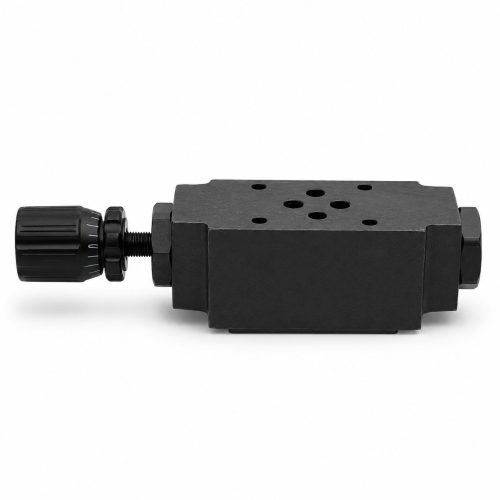

Гидродроссель с обратным клапаном ДКМ-6/3А — модульный гидродроссель одностороннего действия серии ДКМ-6 с условным проходом Ду=6 мм, номинальным давлением на входе 32 МПа и дросселем в линии А.
Назначение
ДКМ-6/3А предназначен для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускания потока при прохождении его в обратном направлении. Применяется в гидросистемах станков, прессов и других машин.
Основные характеристики
| Серия | ДКМ-6 |
|---|---|
| Тип гидродросселя | Одностороннего действия |
| Тип клапана расхода | Регулируемый дроссель |
| Давление открытия обратного клапана, бар | 1,5 |
| Максимальное давление на входе, бар | 350 |
| Номинальное давление на входе, бар | 320 |
| Номинальный расход, л/мин | 12,5 |
| Обратный клапан для свободного пропускания жидкости в обратном направлении | Есть |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Регулировочное устройство | Ручка |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 03 |
| Условный проход, мм | 6 |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
| Линии с дросселем | A |
Расшифровка обозначения ДКМ-6/3А УХЛ4
| Позиция | Обозначение | Значение |
|---|---|---|
| 1 | ДКМ | гидродроссель с обратным клапаном |
| 2 | 6 | условный проход 6 мм |
| 3 | 3 | номинальное давление на входе 32 МПа |
| 4 | А | дроссель в линии А; В = дроссель в линии В; без индекса = дроссели в линиях А и В |
| 5 | УХЛ4 | климатическое исполнение |
Технические параметры
| Параметр | Значение |
|---|---|
| Диаметр условного прохода, мм | 6 |
| Давление на входе, МПа: номинальное | 32 |
| Давление на входе, МПа: максимальное | 35 |
| Давление на входе, МПа: минимальное (при Qном) | 0,25 |
| Давление, МПа: открывания обратного клапана | 0,15 |
| Давление, МПа: в сливной линии, не более | 32 |
| Расход масла, л/мин: номинальный | 12,5 |
| Расход масла, л/мин: максимальный | 30 |
| Внутренние утечки при номинальном давление через полностью закрытый дроссель, см³/мин | 300 |
| Перепад давления при Qном на обратном клапане, МПа | 0,25 |
| Перепад давления при Qном на полностью закрытом дросселе, МПа | 0,15 |
| Масса, кг | 1,3 |
