Описание товара

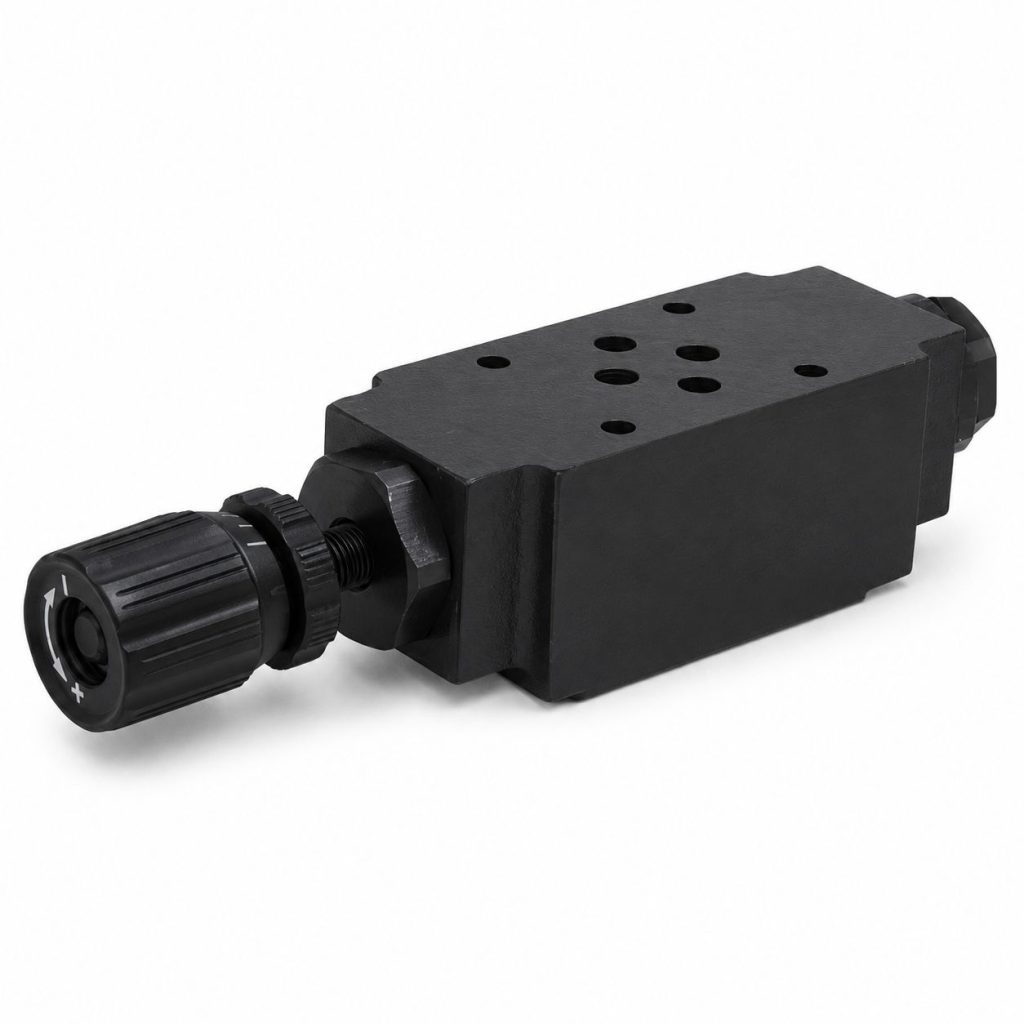

Гидродроссель с обратным клапаном ДКМ-6/3В — модульный регулируемый дроссель одностороннего действия с условным проходом 6 мм; в исполнении ДКМ-6/3В дроссель установлен в линии B.
Назначение и идентификация
ДКМ-6/3В входит в комплекс модульной гидроаппаратуры и предназначен для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускания потока при прохождении его в обратном направлении.
Применение указано для гидросистем станков, прессов и других машин. Стандарт присоединения — ISO 4401 (DIN 24340), типоразмер — CETOP 03.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | ДКМ-6 |
| Тип гидродросселя | Одностороннего действия |
| Тип клапана расхода | Регулируемый дроссель |
| Обратный клапан для свободного пропускания жидкости в обратном направлении | Есть |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 03 |
| Регулировочное устройство | Ручка |
| Линии с дросселем | B |
| Условный проход, мм | 6 |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
Расшифровка маркировки ДКМ-6/3В УХЛ4
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | ДКМ | Гидродроссель с обратным клапаном |
| 2 | 6 | Условный проход 6 мм |
| 3 | 3 | Номинальное давление на входе 32 МПа |
| 4 | В | Дроссель в линии В |
| 5 | УХЛ4 | Климатическое исполнение УХЛ4 |
Технические параметры
| Параметр | Значение |
|---|---|
| Диаметр условного прохода, мм | 6 |
| Давление на входе, МПа: номинальное | 32 |
| Давление на входе, МПа: максимальное | 35 |
| Давление на входе, МПа: минимальное при Qном | 0,25 |
| Давление открывания обратного клапана, МПа | 0,15 |
| Давление в сливной линии, МПа, не более | 32 |
| Расход масла, л/мин: номинальный | 12,5 |
| Расход масла, л/мин: максимальный | 30 |
| Внутренние утечки при номинальном давлении через полностью закрытый дроссель, см³/мин | 300 |
| Перепад давления при Qном на обратном клапане, МПа | 0,25 |
| Перепад давления при Qном на полностью закрытом дросселе, МПа | 0,15 |
| Давление открытия обратного клапана, бар | 1,5 |
| Номинальное давление на входе, бар | 320 |
| Максимальное давление на входе, бар | 350 |
| Номинальный расход, л/мин | 12,5 |
| Масса, кг | 1,3 |
