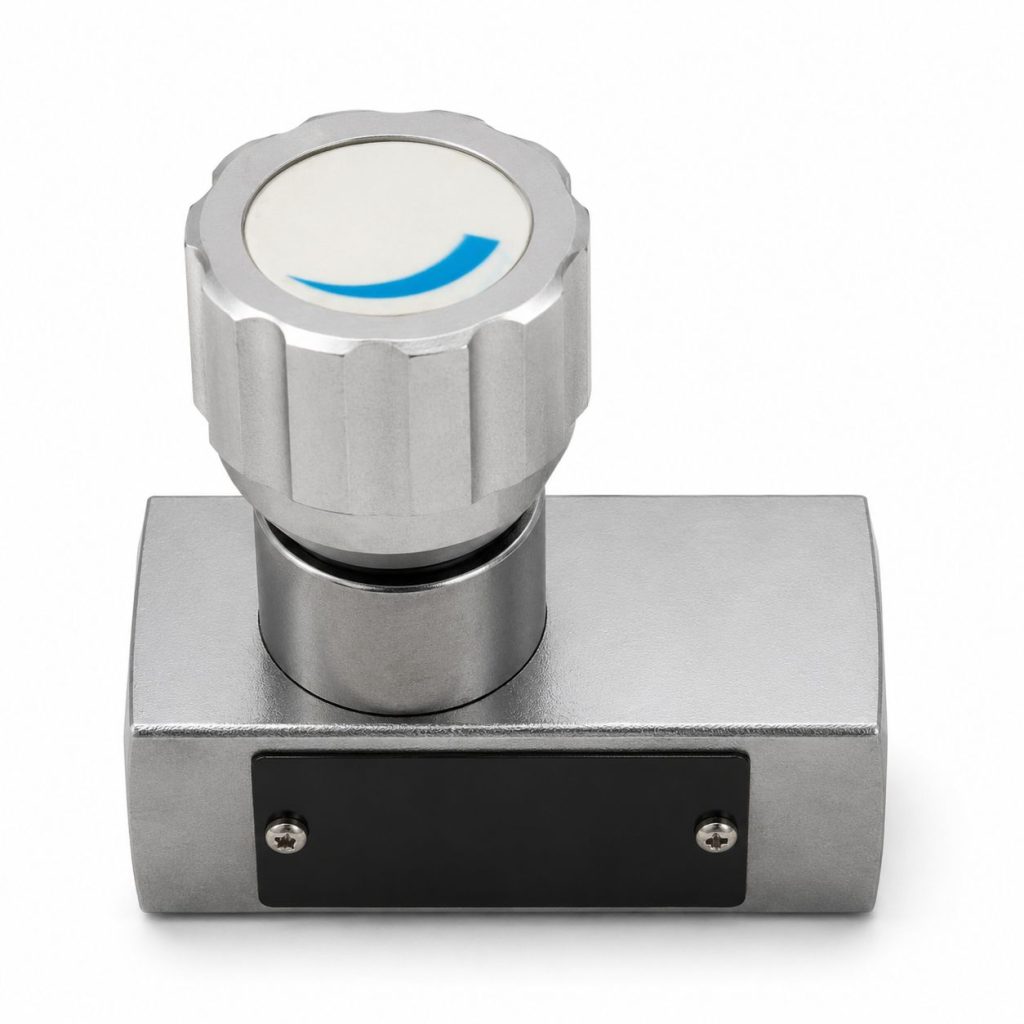

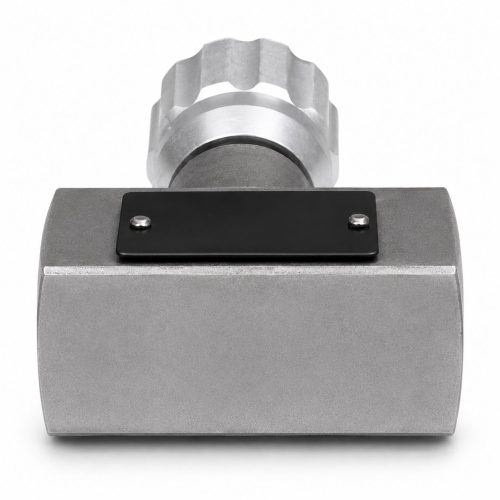

Гидродроссель DRV-10 — дроссель-клапан одностороннего действия серии DV; DRV с регулируемым дросселем, обратным клапаном для свободного пропускания жидкости в обратном направлении и трубным резьбовым монтажом G3/8″.
Основные характеристики
| Параметр |
Значение |
| Серия |
DV; DRV |
| Тип устройства |
DRV = дроссель-клапан |
| Тип гидродросселя |
Одностороннего действия |
| Тип клапана расхода |
Регулируемый дроссель |
| Обратный клапан для свободного пропускания жидкости в обратном направлении |
Есть |
| Максимальное рабочее давление, бар |
350 |
| Давление открытия обратного клапана, бар |
0,5 |
| Максимальные расход, л/мин |
30 |
| Резьба на входе |
G3/8″ |
| Резьба на выходе |
G3/8″ |
| Регулировочное устройство |
Ручка |
| Тип монтажа |
Трубный (резьбовой) |
| Условный проход, мм |
10 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Расшифровка обозначения DRV-10
| Позиция |
Обозначение |
Значение |
| 1 |
DRV |
Тип устройства: DRV = дроссель-клапан |
| 2 |
10 |
Условный проход и соответствующее ему присоединение: 10 = 10 мм, 3/8″ BSP |
Рабочая жидкость и условия эксплуатации
| Параметр |
Значение |
| Рабочее положение |
Любое |
| Рабочая жидкость |
минеральное масло (HL, HLP) по DIN 51 524; эфир фосфорной кислоты (HFD-R) |
| Диапазон температур рабочей жидкости |
от -20 до +80 °C |
| Диапазон вязкости |
от 2,8 до 500 сСт (мм²/с) |
| Чистота рабочей жидкости |
Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Рекомендуемый фильтр с минимальным параметром фильтрации β ≥ 75 |
Давление и масса для DRV-10
| Параметр |
Значение |
| Масса DRV, кг |
0,45 |
| Максимальное рабочее давление, сталь |
350 бар (35 МПа) |
| Максимальное рабочее давление, латунь |
150 бар (15 МПа) |
| Максимальное рабочее давление, нерж. сталь |
350 бар (35 МПа) |
| Давление открытия обратного клапана, бар |
0,5 |
Размеры DRV-10
| Размер |
⌊ B |
D1 трубн. |
D1 конич. |
D2 |
D3 |
H1 |
H2 |
H3 |
L1 |
L2 |
| DRV-10 |
30 |
3/8″ BSP |
3/8″ NPT |
29 |
19 |
15 |
67 |
74 |
41 |
65 |
