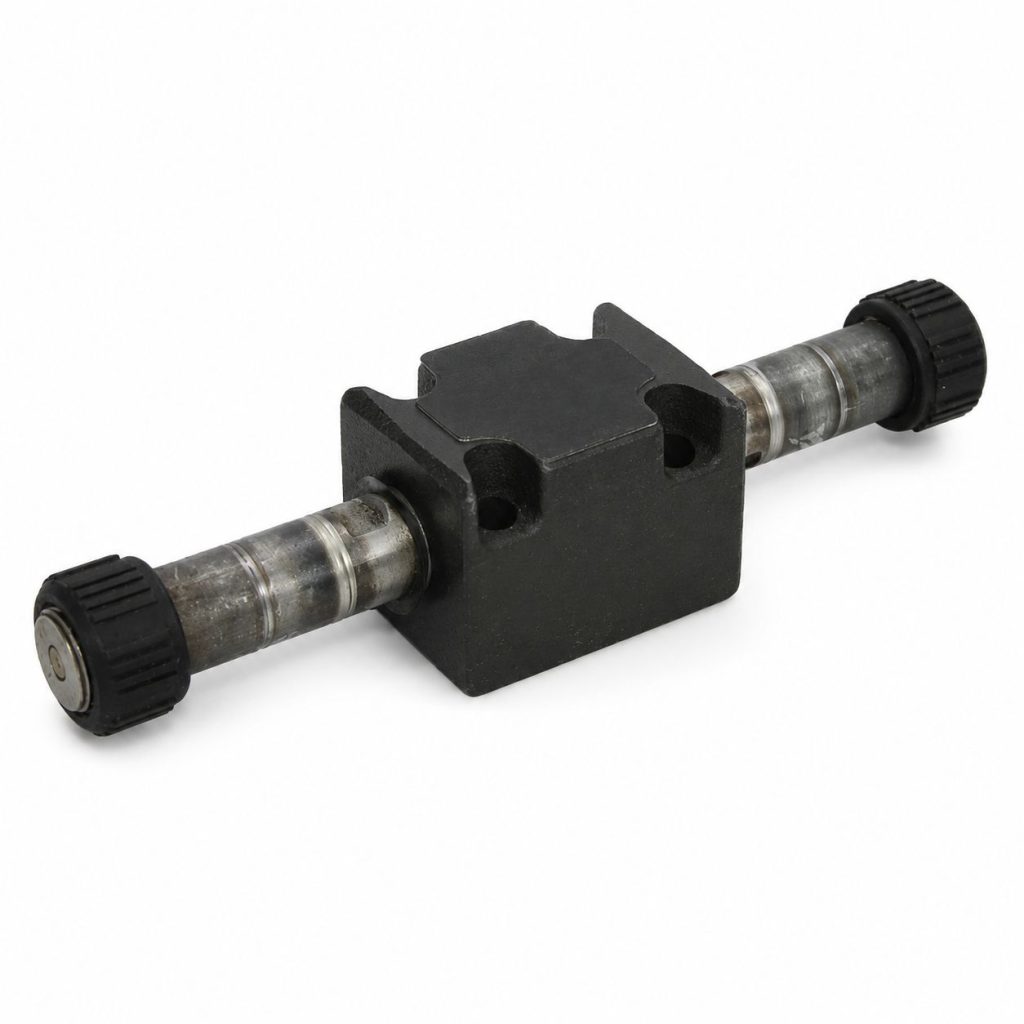

Гидрораспределитель DS3-S2/11N-D00 серии DS3 — дискретный моностабильный распределитель с прямым электромагнитным управлением, расходом 90 л/мин и исполнением под катушку постоянного тока.
Основные характеристики
| Параметр |
Значение |
| Модель |
DS3-S2/11N-D00 |
| Серия |
DS3 |
| Тип гидрораспределителя |
Дискретный |
| Количество стабильных состояний золотника |
Моностабильный |
| Тип управления распределителем |
Прямое электромагнитное |
| Функциональная схема |
4/3 |
| Количество электромагнитов |
2 |
| Расход |
90 л/мин |
| Исполнение катушки |
Под катушку постоянного тока |
Присоединение и монтаж
| Параметр |
Значение |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 03 |
| Условный проход |
6 мм |
Рабочие и электрические параметры
| Параметр |
Значение |
| Максимальное давление в линиях A, B, P |
350 бар |
| Тип электрического соединителя |
DIN 43650/A |
| Степень защиты |
IP65 |
| Диапазон вязкости рабочей жидкости |
10…400 сСт |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Материал |
Чугун |
