Описание товара

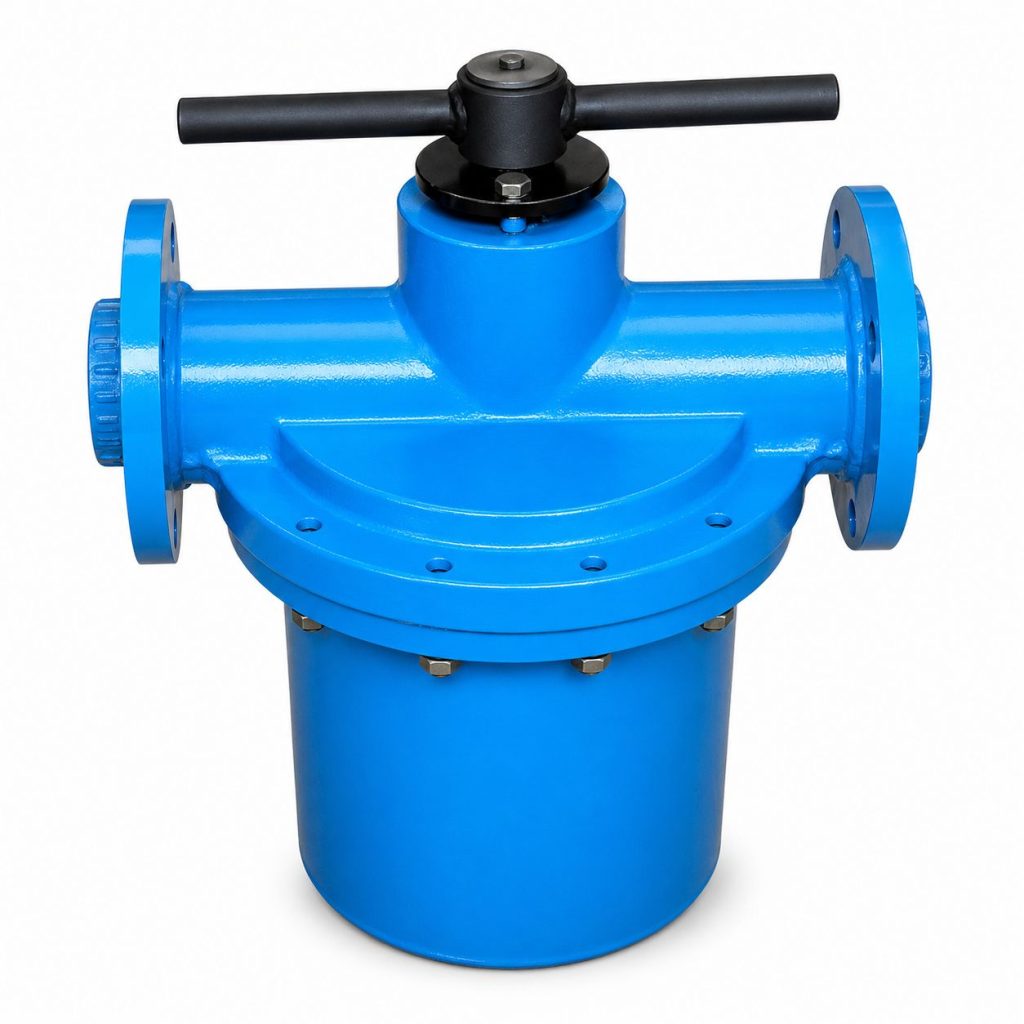

Фильтр щелевой ФДЖ-50.00.00, серия ФДЖ-50, предназначен для грубой очистки гидравлических рабочих жидкостей, минеральных масел, от механических включений и примесей в смазочных циркуляционных системах.
Основные характеристики
| Серия | ФДЖ-50 |
|---|---|
| Полная маркировка | Фильтр щелевой ФДЖ-50.00.00 |
| Исполнение щелевого (пластинчатого) фильтра | В корпусе |
| Способ монтажа | Фланцевый |
| Пространственное положение | Вертикальное, рукоятка сверху |
| Номинальная тонкость фильтрации, мкм | 200 |
Рабочая среда и условия эксплуатации
| Рабочая жидкость | Минеральные масла |
|---|---|
| Вязкость рабочей жидкости | от 10-750 сСт (от 10 до 750 мм2/с) |
| Температура рабочей жидкости | +5…+80 °C |
| Температура окружающей среды | 0…+40 °C |
Параметры фильтра ФДЖ-50.00.00
| Параметр | Значение |
|---|---|
| Номинальное давление, МПа | 0,4 |
| Номинальное рабочее давление, бар | 4 |
| Номинальная тонкость фильтрации, мкм | 200 |
| Номинальный пропускаемый поток, л/мин | 63 |
| Номинальный перепад давления, МПа | 0,1 |
| Масса не более, кг | 46 |
Состав фильтра
- Корпус фильтра.
- Патрон фильтрующий из пластин.
- Поддон.
- Рукоятка для самостоятельной очистки фильтрующего патрона.
- Сливная пробка для очистки емкости поддона.
Обозначение отверстий
| А | Входное отверстие для масла. |
|---|---|
| Б | Выходное отверстие для очищенного масла. |
Описание работы
Гидравлическое масло через отверстие «А» в корпусе фильтра поступает в стакан фильтра, где расположен фильтрующий патрон, состоящий из скрепленных между собой тонких пластин и прокладок. Зазор между пластинами составляет 200 мкм, что обеспечивает указанную тонкость фильтрации.
Проходя через зазоры патрона, гидравлическое масло очищается и поступает в выходное отверстие «Б» корпуса фильтра щелевого ФДЖ-50.
Очистка фильтрующего патрона производится по мере его засорения вращением рукоятки. Отфильтрованные механические примеси удаляются ножами, расположенными между фильтрующими пластинами, и оседают в поддоне. Периодическая чистка поддона выполняется вывинчиванием сливной пробки, расположенной в нижней части поддона.
