Описание товара
Фильтр заливной Г42-12Ф предназначен для очистки масла, заливаемого в резервуар смазочной системы, от посторонних примесей, а также для очистки воздуха, циркулирующего в пространстве над уровнем рабочей жидкости, от частичек пыли.
Назначение и установка
Фильтр Г42-12Ф очищает масла с вязкостью не более 150 сСт и температурой от +10 до +70 °С. В источнике указано применение, например, для станций смазочных С48-11М, С48-12М, С48-13М, С48-14М.
Фильтр заливной Г42-12Ф устанавливается в вертикальное положение на крышке маслобака. Он ставится в специальное отверстие крышки маслобака, а уплотнение посадочного места обеспечивается резиновой прокладкой, обозначенной как кольцо 4.
Конструкция

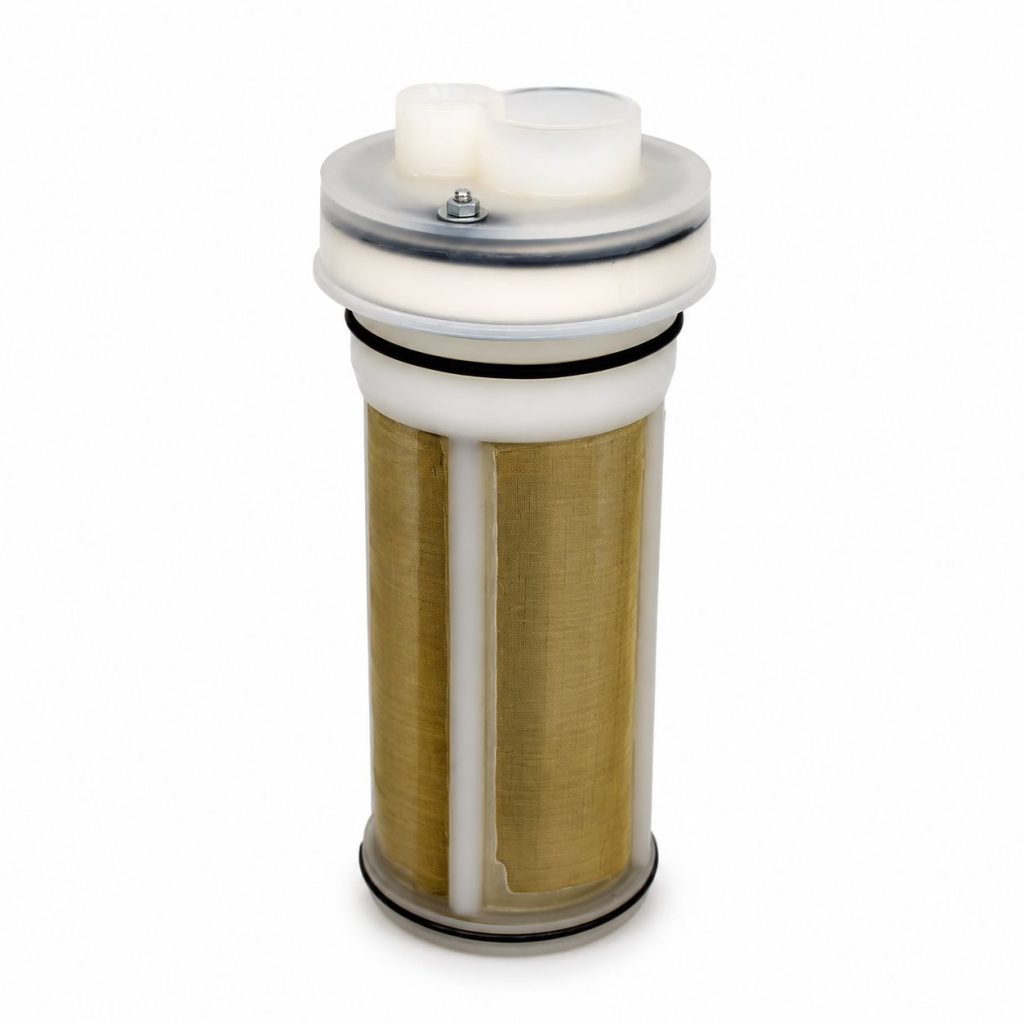

Фильтр заливной Г42-12Ф состоит из пластмассового корпуса 3 со встроенной в него сеточкой 1, крышки корпуса 5, крепящейся к корпусу с помощью шпилек, прокладки 8, фильтр-полотна 9, сапуна и магнитного сепаратора 2.
Отверстие 6 в крышке корпуса фильтра Г42-12Ф используется для заливки рабочей жидкости и в процессе эксплуатации гидропривода закрывается пробкой. Через сливное отверстие 7 проходит шланг сливной линии, поэтому фильтр Г42-12Ф работает также в качестве сливного.
Магнитный патрон, установленный внутри фильтра Г42-12Ф, предназначен для задерживания ферромагнитных частиц, содержащихся в заливаемом масле.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Г42-12Ф |
| Серия | Г42-1* — фильтр заливной |
| Номинальная тонкость фильтрации, мкм | 125 |
| Номинальная тонкость очистки воздушного фильтра, мкм | 40 |
| Номинальный расход при перепаде давлений 0,001 МПа для масла, не менее, л/мин | 20 |
| Номинальный расход при перепаде давлений 0,001 МПа для воздуха, не менее, дм3/с | 0,4 |
| Номинальный перепад давлений, не более, для масла и воздуха, МПа | 0,001 |
| Вязкость очищаемого масла, не более, сСт | 150 |
| Температура очищаемого масла, °С | от +10 до +70 |
| Масса, не более, кг | 0,49 |
Климатическое исполнение
| Условия применения | Климатическое исполнение и категория размещения по ГОСТ 15150 |
|---|---|
| Для районов с умеренным и холодным климатом | УХЛ 4 |
| Для районов с тропическим климатом | О4.1 |
Примеры условного обозначения
| Описание | Условное обозначение |
|---|---|
| Фильтр заливной Г42-12Ф с номинальной тонкостью фильтрации не грубее 125 мкм, с номинальной тонкостью очистки воздушного фильтра 40 мкм, с номинальным расходом масла 20 л/мин, для районов с умеренным и холодным климатом, категория размещения 4 | фильтр заливной Г42-12Ф УХЛ4 ТУ2-053-1294-77 |
| То же, но для районов с тропическим климатом | фильтр Г42-12Ф О4.1 ТУ2-053-1294-77 |
