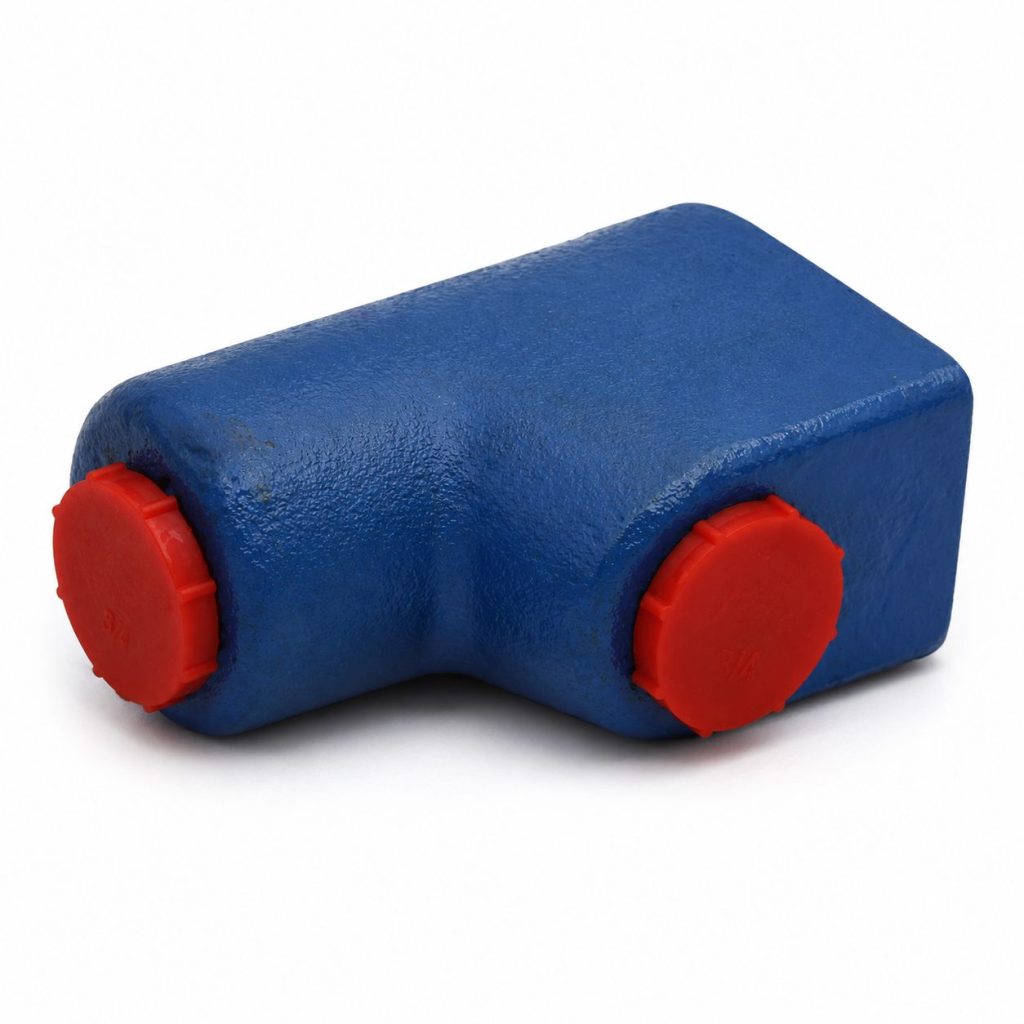

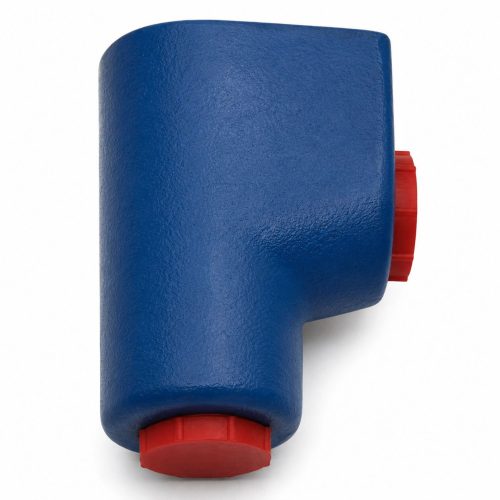

Г51-32 — гидроклапан обратный серии Г51-3* с условным проходом 10 мм, резьбовым трубным присоединением К3/8″ и номинальным расходом рабочей жидкости 32 л/мин.
Назначение и работа
Гидроклапаны Г51-32 предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и для поддержания давления в сливных маслопроводах гидросистем.
Обратный клапан свободно пропускает поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапан запирает поток. В закрытом положении клапаны Г51-32, а также Г51-22 как устаревшее обозначение, должны быть герметичными, а в открытом положении обладать минимальным гидравлическим сопротивлением.
Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа; клапаны с повышенным давлением могут использоваться как подпорные. Клапан Г51-32 имеет резьбовое присоединение.
Основные характеристики Г51-32
| Серия |
Г51-3* |
| Тип клапана |
Обратный клапан |
| Текущее наименование |
Г51-32 |
| Устаревшее наименование |
Г51-22 |
| Номинальное рабочее давление, бар |
200 |
| Ном. давление на входе, МПа |
20 |
| Ном. расход жидкости, л/мин |
32 |
| Условный проход, мм |
10 |
| Резьба на входе |
K3/8″ |
| Резьба на выходе |
K3/8″ |
| Присоединение |
К3/8″ |
| Тип монтажа |
Трубный (резьбовой) |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Масса, кг |
1,2 |
Структура условного обозначения
| Позиция |
Элемент обозначения |
Значение |
| 1 |
Тип устройства |
Г51-32 — гидроклапан обратный |
| 2 |
Условный проход |
1 — 8 мм; 2 — 10 мм; 3 -16 мм; 4 — 20 мм; 5 — 32 мм; 6 — 40 мм; 7 — 50 мм |
| 3 |
Исполнение |
М — модернизированный; без обозначения — стандартное исполнение |
| 4 |
Климатическое исполнение |
УХЛ |
| 5 |
Категория размещения |
4 |
Размеры Г51-32
| Тип |
d |
D |
L |
H |
B |
С |
| Гидроклапан Г 51-32 |
К3/8″ |
— |
55 |
83 |
52 |
40 |
Типоразмеры серии Г51-3*
| Текущее (устаревшее) наименование |
Условный проход, мм |
Присоединение |
Ном. давление на входе, МПа |
Ном. расход жидкости, л/мин |
Масса, кг |
| Г51-31 (Г51-21) |
8 |
К1/4″ |
20 |
16 |
1,2 |
| Г51-32 (Г51-22) |
10 |
К3/8″ |
20 |
32 |
1,2 |
| Г51-33 (Г51-23) |
16 |
К1/2″ |
20 |
63 |
1,6 |
| Г51-34 (Г51-24) |
20 |
К3/4″ |
20 |
125 |
1,6 |
| Г51-35 (Г51-25) |
32 |
К1 1/4″ |
20 |
250 |
5,45 |
| Г51-36 (Г51-26) |
40 |
фланцевое |
20 |
500 |
14 |
| Г51-37 (Г51-27) |
50 |
фланцевое |
20 |
800 |
33 |
Габаритные размеры серии
| Тип |
d |
D |
L |
H |
B |
С |
| Гидроклапан Г 51-31 |
К1/4″ |
— |
55 |
83 |
52 |
40 |
| Гидроклапан Г 51-32 |
К3/8″ |
— |
55 |
83 |
52 |
40 |
| Гидроклапан Г 51-33 |
К1/2″ |
— |
70 |
105 |
52 |
54 |
| Гидроклапан Г 51-34 |
К3/4″ |
— |
70 |
105 |
52 |
54 |
| Гидроклапан Г 51-35 |
К1 1/4″ |
— |
103 |
138 |
82 |
69 |
| Гидроклапан Г 51-36 |
— |
36 |
186 |
213 |
102 |
121 |
| Гидроклапан Г 51-37 |
— |
56 |
236 |
294 |
132 |
154 |
