Описание товара

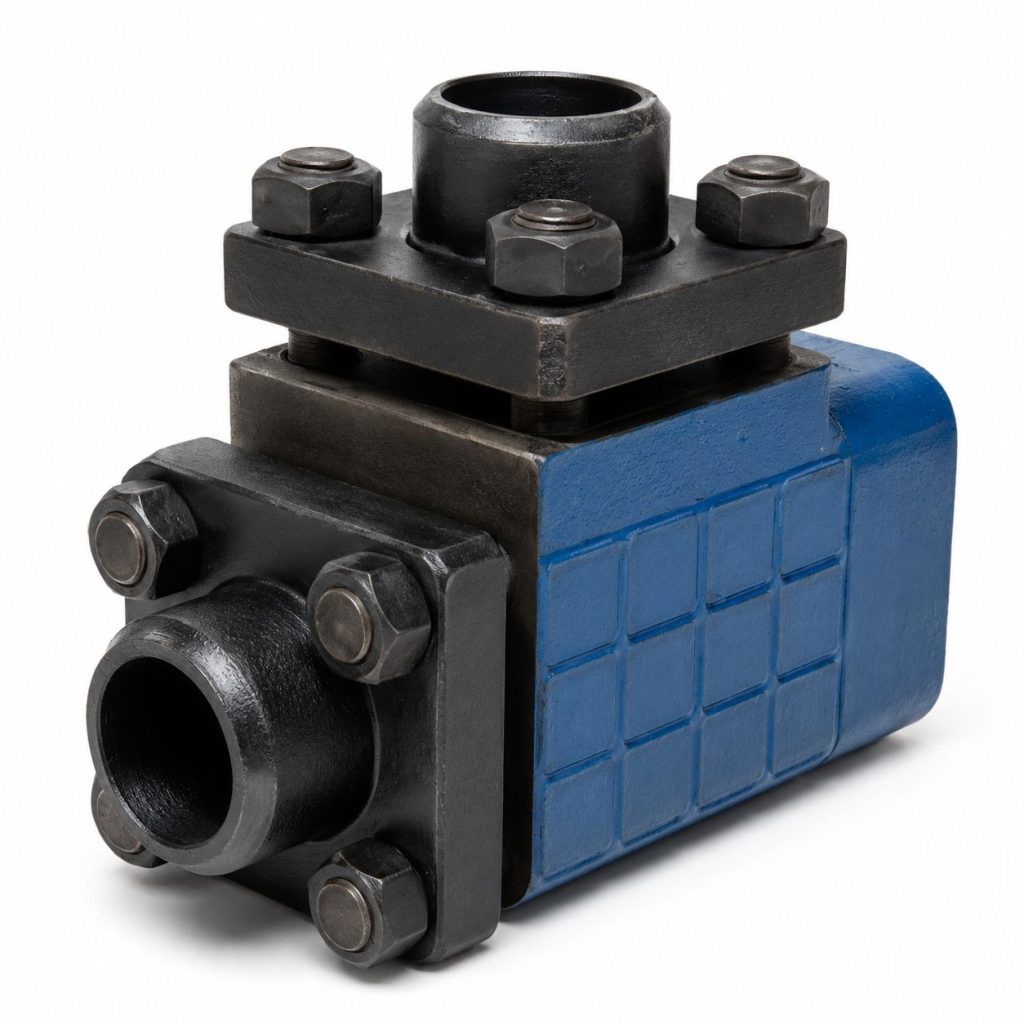

Г51-36 — гидроклапан обратный серии Г51-3* с условным проходом 40 мм, фланцевым присоединением и номинальным расходом рабочей жидкости 500 л/мин.
Назначение и работа
Гидроклапаны Г51-36 предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и для поддержания давления в сливных маслопроводах гидросистем.
Обратный клапан свободно пропускает поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапан запирает поток. В закрытом положении клапан должен быть герметичным, в открытом положении — обладать минимальным гидравлическим сопротивлением.
Г51-26 указано как устаревшее обозначение клапана Г51-36. Клапан Г51-36 имеет фланцевое присоединение.
Основные характеристики Г51-36
| Параметр | Значение |
|---|---|
| Серия | Г51-3* |
| Тип клапана | Обратный клапан |
| Тип устройства | Г51-36 — гидроклапан обратный |
| Устаревшее обозначение | Г51-26 |
| Условный проход, мм | 40 |
| Номинальное рабочее давление, бар | 200 |
| Ном. давление на входе, МПа | 20 |
| Ном. расход жидкости, л/мин | 500 |
| Тип монтажа | Фланцевый |
| Присоединение | фланцевое |
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
| Масса, кг | 14 |
Обозначение исполнения
| Позиция | Параметр | Значение для Г51-36 |
|---|---|---|
| 1 | Тип устройства | Г51-36 — гидроклапан обратный |
| 2 | Условный проход | 6 — 40 мм |
| 3 | Исполнение | без обозначения — стандартное исполнение |
| 4 | Климатическое исполнение | УХЛ |
| 5 | Категория размещения | 4 |
Давление открывания
Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа. Клапаны с повышенным давлением могут использоваться как подпорные.
Габаритные размеры
| Тип | d | D | L | H | B | С |
|---|---|---|---|---|---|---|
| Гидроклапан Г 51-36 | — | 36 | 186 | 213 | 102 | 121 |
Положение в ряду Г51-3*
| Текущее и устаревшее наименование | Условный проход, мм | Присоединение | Ном. давление на входе, МПа | Ном. расход жидкости, л/мин | Масса, кг |
|---|---|---|---|---|---|
| Г51-36 (Г51-26) | 40 | фланцевое | 20 | 500 | 14 |
