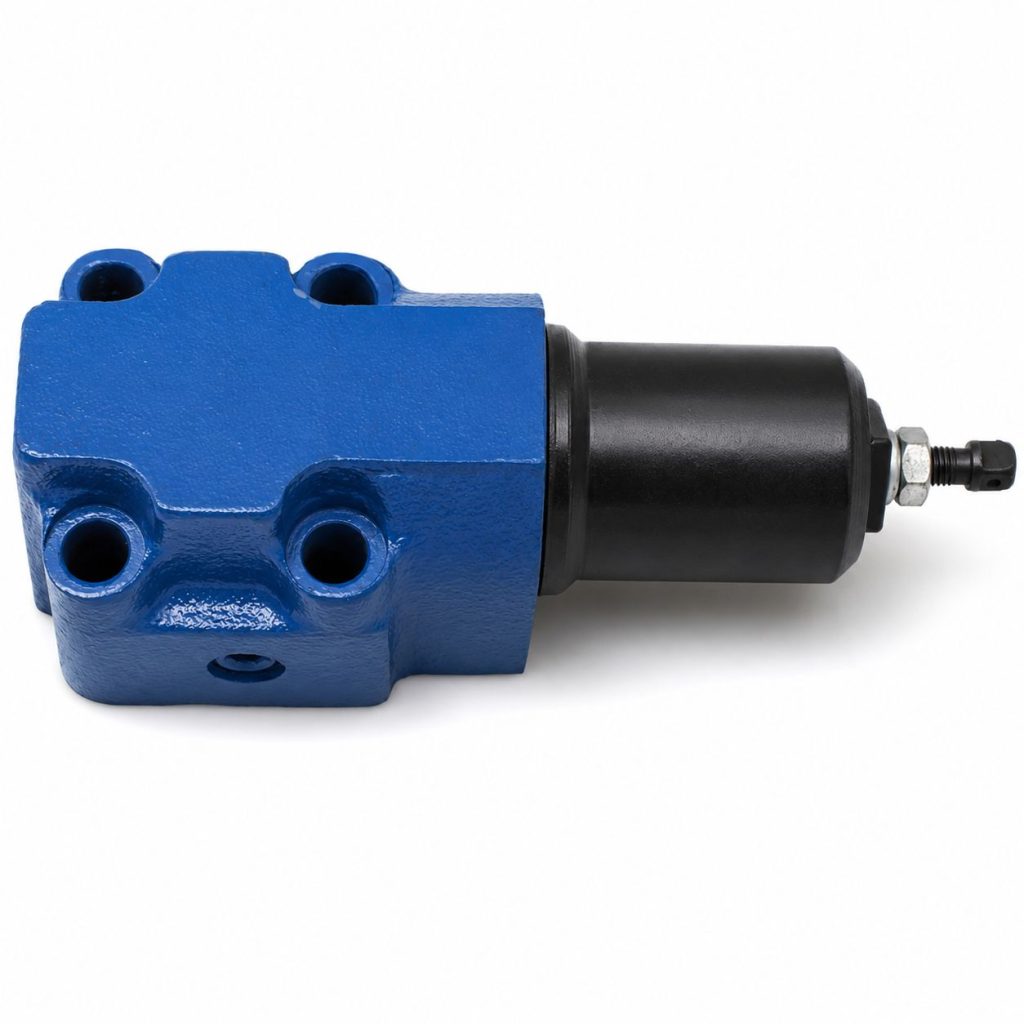

ПАГ54-32М — гидроклапан давления серии xГ54-32(М) со стыковым монтажом, условным проходом 10 мм и гидравлическим управлением разгрузкой клапана.
Основные характеристики
| Параметр |
Значение |
| Серия |
xГ54-32(М) |
| Диапазон настройки давления, бар |
3-120 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Контролируемые линии |
P |
| Номинальное рабочее давление, бар |
10 |
| Линии сброса |
A |
| Номинальный расход, л/мин |
32 |
| Номинальное давление настройки, бар |
10 |
| Регулировочное устройство |
Винт |
| Тип монтажа |
Стыковой |
| Условный проход, мм |
10 |
| Управление разгрузкой клапана |
Гидравлическое |
Расшифровка обозначения ПАГ54-32М УХЛ4
| Позиция |
Элемент обозначения |
Значение |
| 1 |
П |
Исполнение клапана по способу монтажа: стыковой (притычный) |
| 2 |
А |
Исполнение по номинальному давлению настройки: 1 МПа |
| 3 |
Г54-3 |
Обозначение типа: гидроклапан давления |
| 4 |
2 |
Исполнение по условному проходу: 10 мм |
| 5 |
М |
Исполнение: модернизированный |
| 6 |
УХЛ4 |
Климатическое исполнение по ГОСТ 15150 |
Нормы для исполнения ПАГ54-32
| Параметр |
Значение для гидроклапана АГ54-32(М), ПАГ54-32 |
| Условный проход, мм |
10 |
| Расход, л/мин: номин. / макс. / мин. |
32 / 45 / 1 |
| Внутренние утечки, см³/мин, не более |
25 |
| Давление настройки номинальное, МПа |
1,0 |
| Диапазон настройки давления, МПа |
0,3-1,2 |
| Номинальный перепад давлений, МПа |
0,2 |
| Масса клапана, кг: резьбовое (стыковое) |
2,3 (2,55) |
Габаритные размеры
| Обозначение |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
H |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
| ПАГ54-32(М) |
10 |
11 |
68 |
50 |
38 |
20 |
12 |
67 |
49 |
201 |
91 |
2,0 |
13 |
13 |
28 |
36 |
