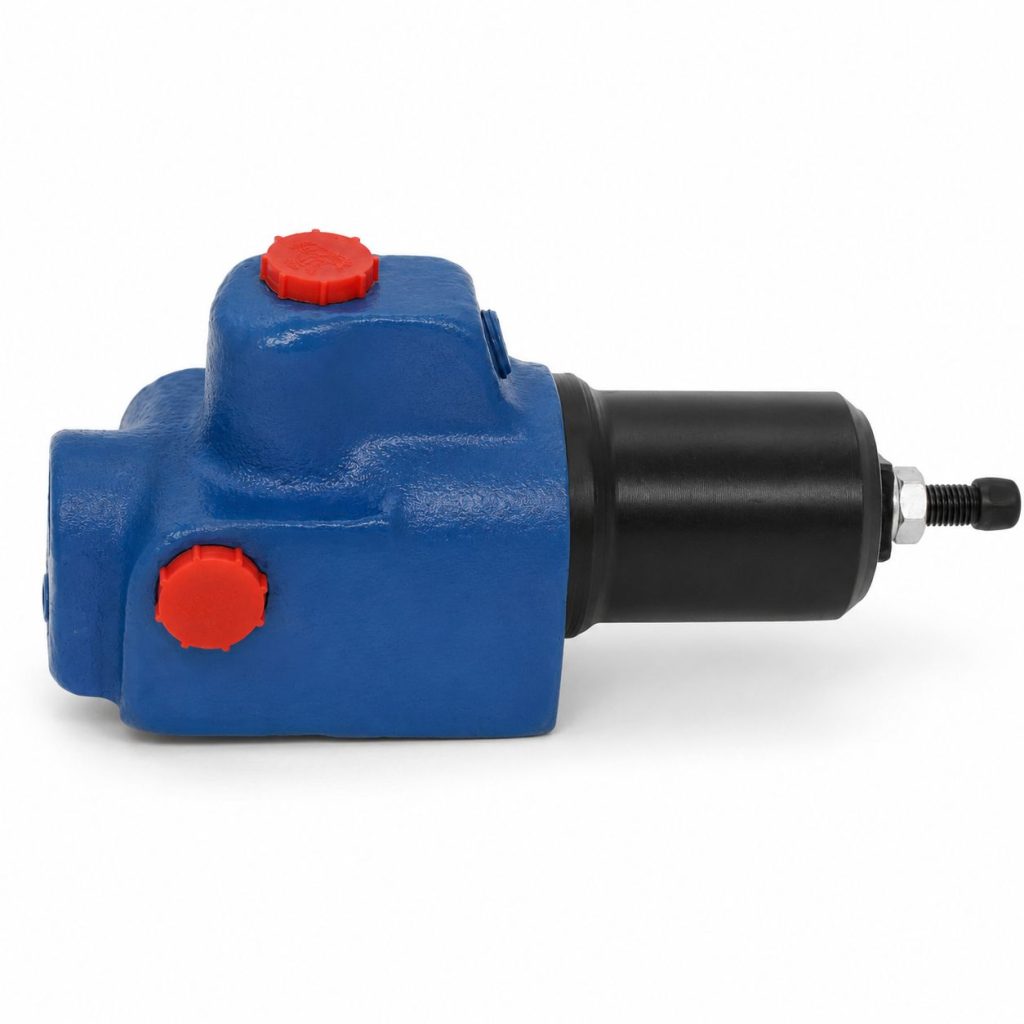

Гидроклапан давления АГ54-34М относится к серии xГ54-34(М), имеет трубный (резьбовой) тип монтажа, условный проход 20 мм и одну контролируемую линию P.
Основные параметры АГ54-34М
| Параметр |
Значение |
| Серия |
xГ54-34(М) |
| Диапазон настройки давления, бар |
3-12 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Контролируемые линии |
P |
| Номинальное рабочее давление, бар |
10 |
| Линии сброса |
A |
| Номинальный расход, л/мин |
32 |
| Номинальное давление настройки, бар |
10 |
| Регулировочное устройство |
Винт |
| Тип монтажа |
Трубный (резьбовой) |
| Условный проход, мм |
20 |
| Управление разгрузкой клапана |
Гидравлическое |
Расшифровка обозначения АГ54-34М УХЛ4
| Позиция |
Элемент обозначения |
Значение |
| 1 |
А |
Исполнение по номинальному давлению настройки: А — 1 МПа |
| 2 |
Г54-3 |
Обозначение типа: гидроклапан давления |
| 3 |
4 |
Исполнение по условному проходу: 4 — 20 мм |
| 4 |
М |
Исполнение: модернизированный |
| 5 |
УХЛ4 |
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 |
Параметры исполнения АГ54-34М
| Параметр |
Значение для АГ54-34М |
| Условный проход, мм |
20 |
| Расход, л/мин: номин. / макс./ мин. |
125 / 160 / 3 |
| Внутренние утечки, см³/мин, не более |
20 |
| Давление настройки номинальное, МПа |
1,0 |
| Диапазон настройки давления, МПа |
0,3-1,2 |
| Номинальный перепад давлений, МПа |
0,6 |
| Масса клапана, кг: резьбовое (стыковое) |
3,1 (4,0) |
Размеры
| Обозначение |
d1 |
d2 |
L |
B |
b |
H |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
| АГ54-34(М) |
K3/4’’ |
K1/8’’ |
78 |
84 |
35 |
220 |
109 |
2,5 |
52 |
75 |
24 |
93 |
Сопоставимые исполнения серии
| Исполнение |
Номинальное давление настройки, МПа |
Диапазон настройки давления, МПа |
Внутренние утечки, см³/мин, не более |
| Г54-34М, ПГ54-34 |
2,5 |
0,4-2,8 |
35 |
| АГ54-34М, ПАГ54-34 |
1,0 |
0,3-1,2 |
20 |
| БГ54-34М, ПБГ54-34 |
6,3 |
0,6-7,0 |
90 |
| ВГ54-34М, ПВГ54-34 |
10,0 |
1,2-11,2 |
140 |
| ДГ54-34, ПДГ54-34М |
20,0 |
4,0-23,0 |
280 |
