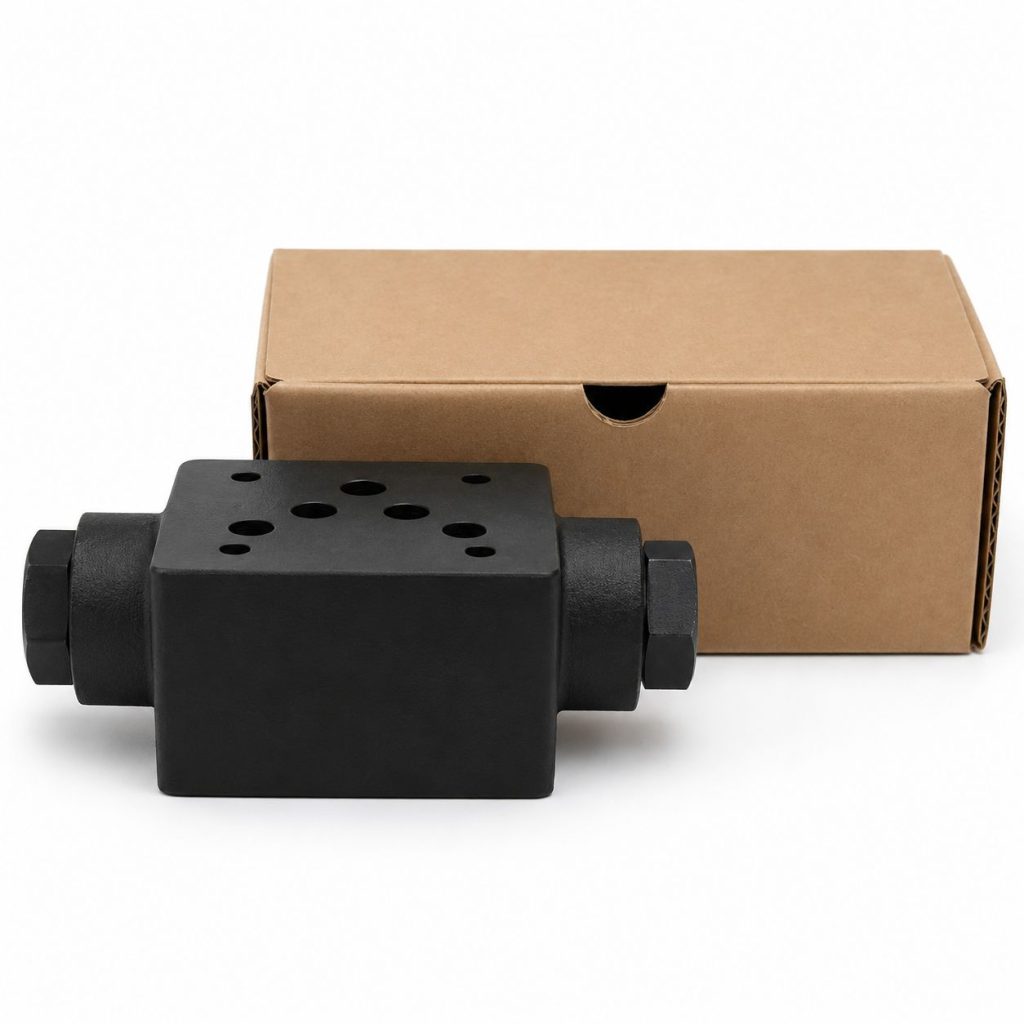

ГЗМ-10/3 — модульный двухлинейный гидрозамок серии ГЗМ с условным проходом 10 мм, номинальным рабочим давлением 320 бар и стандартом присоединения ISO 4401 (DIN 24340).
Основные характеристики
| Серия |
ГЗМ |
| Тип клапана |
Гидрозамок |
| Тип гидрозамка |
Двухлинейный |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 05 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Условный проход, мм |
10 |
| Линии с обратным клапаном |
A и B |
| Номинальное рабочее давление, бар |
320 |
| Максимальное рабочее давление, бар |
350 |
| Давление открытия обратного клапана, бар |
0.5 |
| Номинальный расход, л/мин |
63 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Расшифровка обозначения ГЗМ-10/3
| Позиция |
Параметр |
Значение для ГЗМ-10/3 |
| 1 |
Тип детали |
ГЗМ — модульный гидрозамок |
| 2 |
Условный проход, мм |
10 |
| 3 |
Номинальное давление на входе |
3 = 32 МПа |
| 4 |
Исполнение |
Без обозначения = стандартное исполнение; М = модернизированный |
| 5 |
Функциональные порты |
Без обозначения = А и В; А = А; В = В |
Параметры типоразмера 10 мм
| Обозначения |
ГЗМ10/3 (ГЗМ10/3М), ГЗМ10/3А (ГЗМ10/3МА), ГЗМ10/3В (ГЗМ10/3МВ) |
| Условный проход |
10 мм |
| Давление на входе, МПа: номинальное |
32 |
| Давление на входе, МПа: максимальное |
35 |
| Давление открывания, МПа |
0.05 |
| Расход рабочей жидкости, л/мин: номинальный |
63 |
| Расход рабочей жидкости, л/мин: максимальный |
100 |
| Соотношение рабочих площадей: для исполнений с декомпрессором |
4:1 |
| Соотношение рабочих площадей: для исполнений без декомпрессора |
— |
