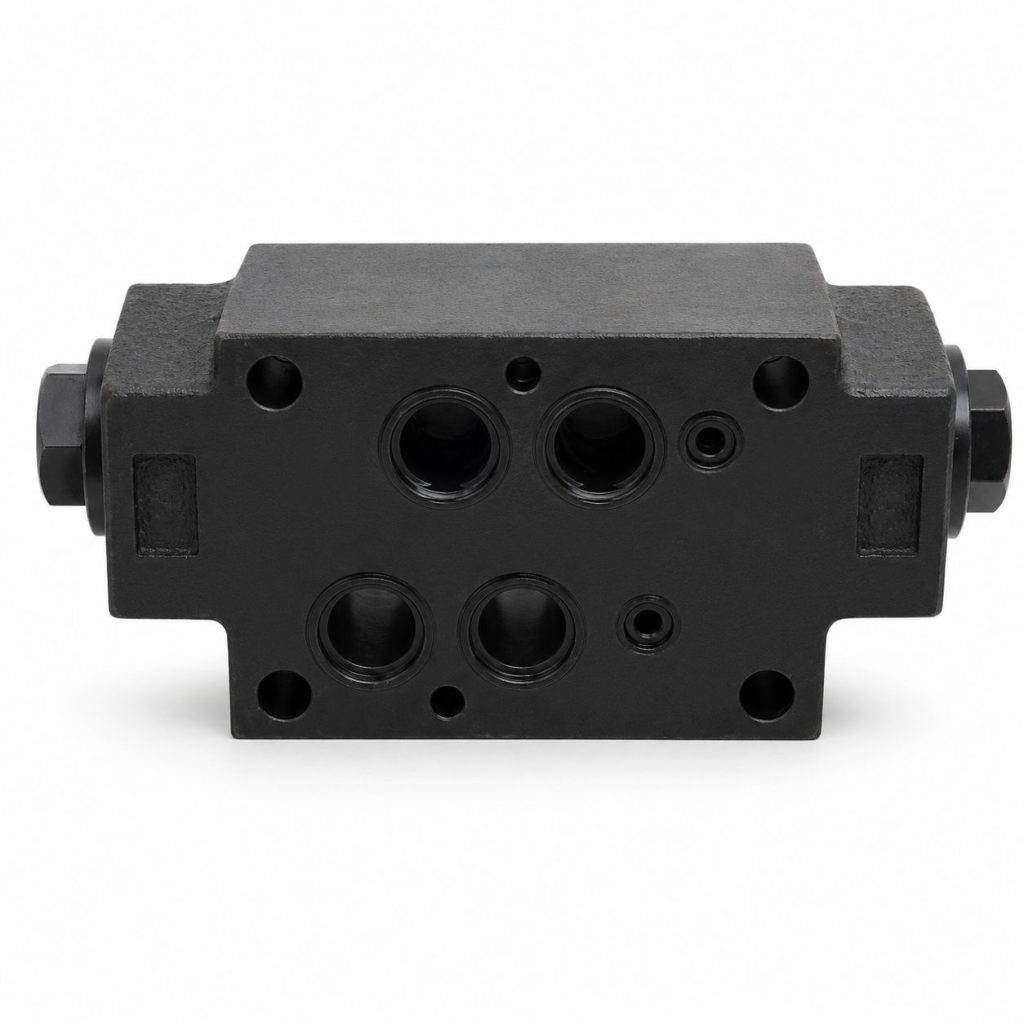

ГЗМ-16/3 — модульный двухлинейный гидрозамок серии ГЗМ с условным проходом 16 мм, номинальным рабочим давлением 32 МПа и стандартом присоединения ISO 4401 (DIN 24340).
Основные характеристики
| Параметр |
Значение |
| Серия |
ГЗМ |
| Тип клапана |
Гидрозамок |
| Тип гидрозамка |
Двухлинейный |
| Тип монтажа |
Модульный |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 07 |
| Условный проход, мм |
16 |
| Линии с обратным клапаном |
A и B |
| Номинальное рабочее давление, бар |
320 |
| Максимальное рабочее давление, бар |
350 |
| Давление открытия обратного клапана, бар |
0.5 |
| Номинальный расход, л/мин |
125 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Расшифровка обозначения ГЗМ-16/3
| Позиция |
Элемент обозначения |
Значение |
| 1 |
ГЗМ |
Модульный гидрозамок |
| 2 |
16 |
Условный проход 16 мм |
| 3 |
3 |
Номинальное давление на входе 32 МПа |
| 4 |
Без обозначения |
Стандартное исполнение |
| 4 |
М |
Модернизированный |
| 5 |
Без обозначения |
Функциональные порты А и В |
| 5 |
А |
Функциональный порт А |
| 5 |
В |
Функциональный порт В |
Параметры серии ГЗМ для типоразмера 16 мм
| Наименование параметра |
Значение для ГЗМ16/3 |
| Обозначения |
ГЗМ16/3 (ГЗМ16/3М), ГЗМ16/3А (ГЗМ16/3МА), ГЗМ16/3В (ГЗМ16/3МВ) |
| Условный проход |
16 мм |
| Давление на входе, МПа: номинальное |
32 |
| Давление на входе, МПа: максимальное |
35 |
| Давление открывания, МПа |
0.05 |
| Расход рабочей жидкости, л/мин: номинальный |
125 |
| Расход рабочей жидкости, л/мин: максимальный |
180 |
| Соотношение рабочих площадей для исполнений с декомпрессором |
13:1 |
| Соотношение рабочих площадей для исполнений без декомпрессора |
1,75:1 |
