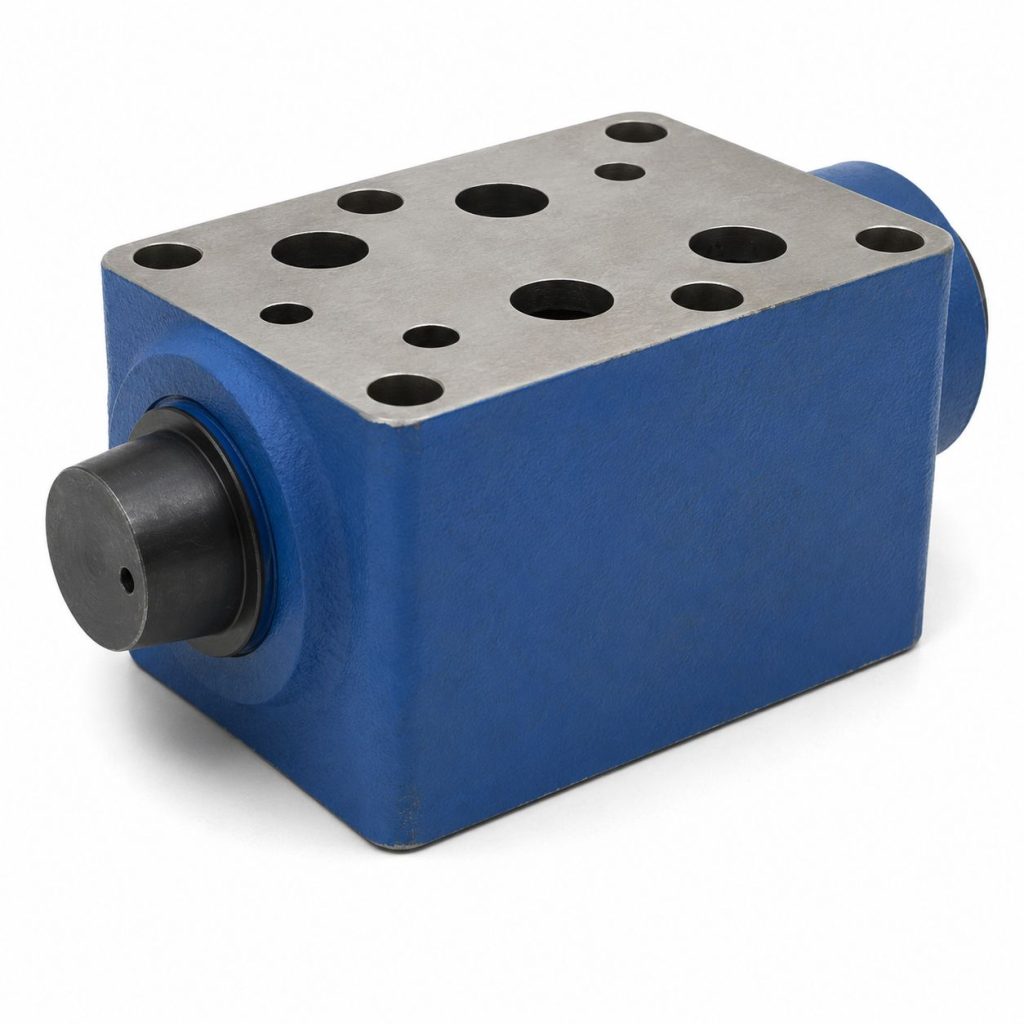

ГЗМ-20/3 — модульный двухлинейный гидрозамок серии ГЗМ с условным проходом 20 мм, номинальным рабочим давлением 32 МПа и присоединением по ISO 4401 (DIN 24340).
Основные характеристики
| Параметр |
Значение |
| Серия |
ГЗМ |
| Тип клапана |
Гидрозамок |
| Тип гидрозамка |
Двухлинейный |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 08 |
| Условный проход, мм |
20 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Линии с обратным клапаном |
A и B |
| Номинальное рабочее давление, бар |
320 |
| Максимальное рабочее давление, бар |
350 |
| Номинальное давление на входе |
3 = 32 МПа |
| Давление открытия обратного клапана, бар |
0.5 |
| Номинальный расход, л/мин |
200 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
Расшифровка обозначения ГЗМ-20/3
| Позиция |
Элемент обозначения |
Расшифровка |
| 1 |
ГЗМ |
Модульный гидрозамок |
| 2 |
20 |
Условный проход 20 мм |
| 3 |
3 |
Номинальное давление на входе 32 МПа |
| 4 |
Без обозначения |
Стандартное исполнение |
| 5 |
Без обозначения |
Функциональные порты А и В |
Параметры типоразмера 20 мм
| Наименование параметра |
Значение для ГЗМ20/3 |
| Обозначения |
ГЗМ20/3, ГЗМ20/3М, ГЗМ20/3А, ГЗМ20/3МА, ГЗМ20/3В, ГЗМ20/3МВ |
| Условный проход |
20 мм |
| Давление на входе, МПа: номинальное |
32 |
| Давление на входе, МПа: максимальное |
35 |
| Давление открывания, МПа |
0.05 |
| Расход рабочей жидкости, л/мин: номинальный |
200 |
| Расход рабочей жидкости, л/мин: максимальный |
240 |
| Соотношение рабочих площадей для исполнений с декомпрессором |
30:1 |
| Соотношение рабочих площадей для исполнений без декомпрессора |
2:1 |
