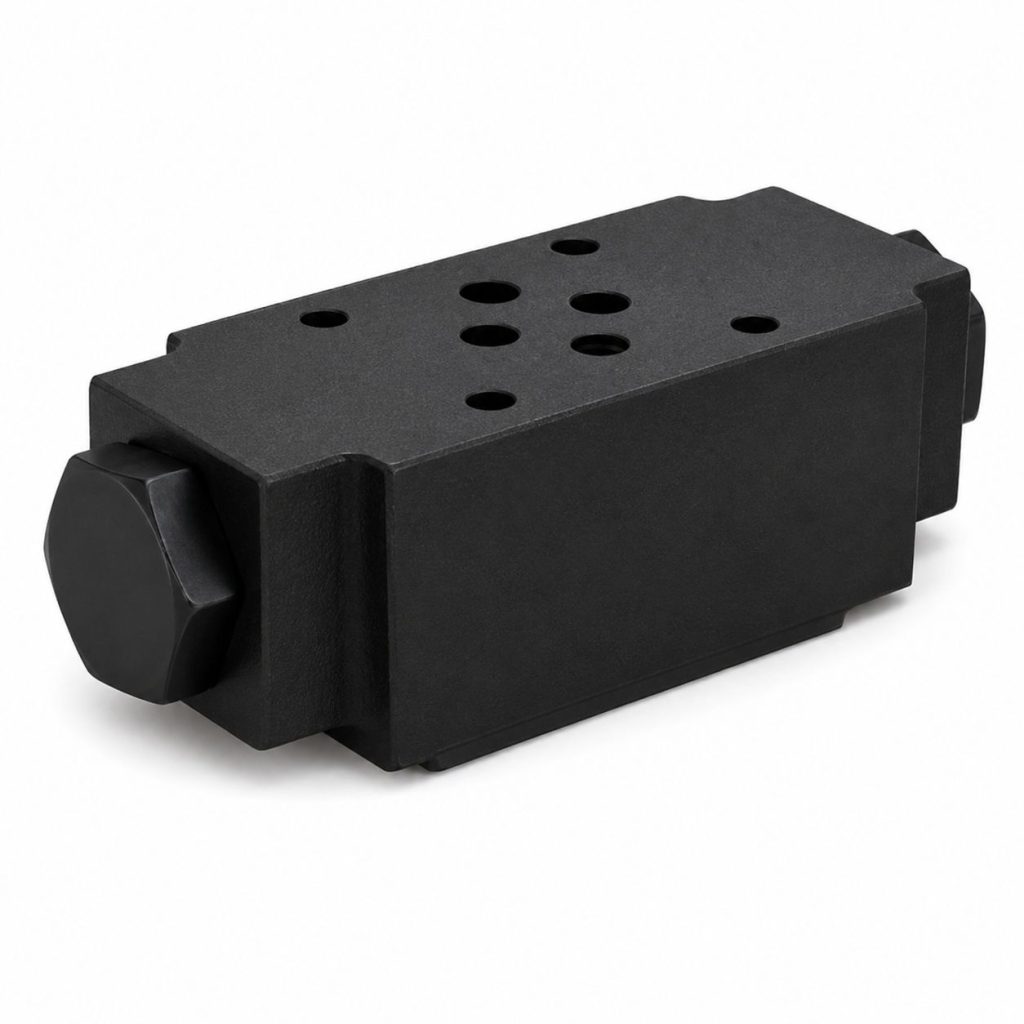

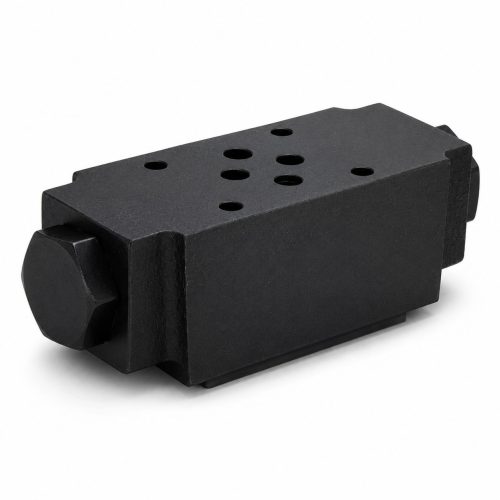

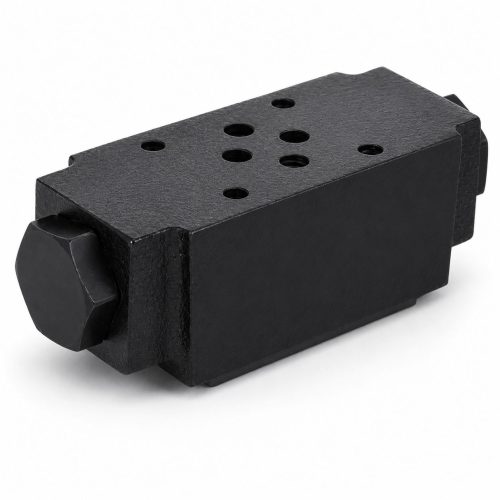

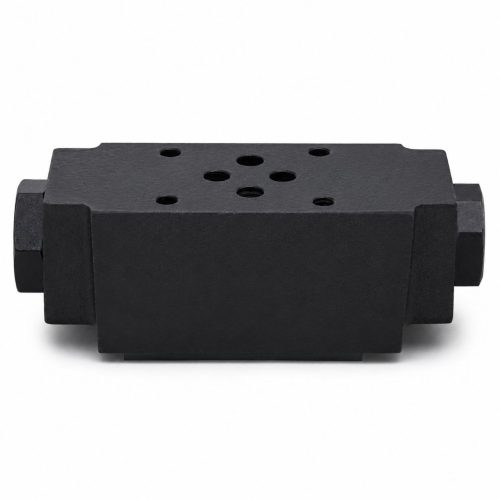

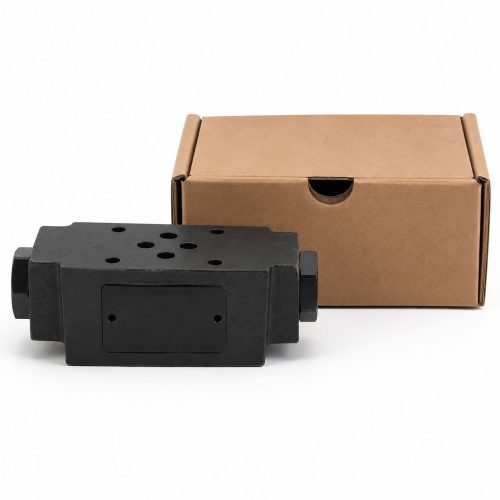

ГЗМ-6/3А — модульный однолинейный гидрозамок серии ГЗМ с условным проходом 6 мм, номинальным рабочим давлением 32 МПа и функциональным портом A.
Основные характеристики
| Серия |
ГЗМ |
| Тип клапана |
Гидрозамок |
| Тип гидрозамка |
Однолинейный |
| Тип монтажа |
Модульный |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
CETOP 03 |
| Условный проход, мм |
6 |
| Линии с обратным клапаном |
A |
Рабочие параметры
| Номинальное рабочее давление |
320 бар |
| Номинальное рабочее давление на входе |
32 МПа |
| Максимальное рабочее давление |
350 бар |
| Максимальное давление на входе |
35 МПа |
| Давление открытия обратного клапана |
0.5 бар |
| Давление открывания |
0.05 МПа |
| Номинальный расход рабочей жидкости |
32 л/мин |
| Максимальный расход рабочей жидкости |
80 л/мин |
| Диапазон вязкости рабочей жидкости |
2,8…500 сСт |
| Соотношение рабочих площадей для исполнений с декомпрессором |
4:1 |
| Соотношение рабочих площадей для исполнений без декомпрессора |
— |
Расшифровка обозначения ГЗМ-6/3А
| Позиция |
Элемент обозначения |
Значение |
| 1 |
ГЗМ |
Модульный гидрозамок |
| 2 |
6 |
Условный проход 6 мм |
| 3 |
3 |
Номинальное давление на входе 32 МПа |
| 4 |
Без обозначения |
Стандартное исполнение |
| 5 |
A |
Функциональный порт A |
Параметры типоразмеров серии ГЗМ
| Параметр |
ГЗМ6/3, ГЗМ6/3А, ГЗМ6/3В |
ГЗМ10/3, ГЗМ10/3А, ГЗМ10/3В |
ГЗМ16/3, ГЗМ16/3А, ГЗМ16/3В |
ГЗМ20/3, ГЗМ20/3А, ГЗМ20/3В |
| Условный проход |
6 мм |
10 мм |
16 мм |
20 мм |
| Давление на входе, МПа: номинальное / максимальное |
32 / 35 |
32 / 35 |
32 / 35 |
32 / 35 |
| Давление открывания, МПа |
0.05 |
0.05 |
0.05 |
0.05 |
| Расход рабочей жидкости, л/мин: номинальный / максимальный |
32 / 80 |
63 / 100 |
125 / 180 |
200 / 240 |
| Соотношение рабочих площадей: для исполнений с декомпрессором / без декомпрессора |
4:1 / — |
4:1 / — |
13:1 / 1,75:1 |
30:1 / 2:1 |
