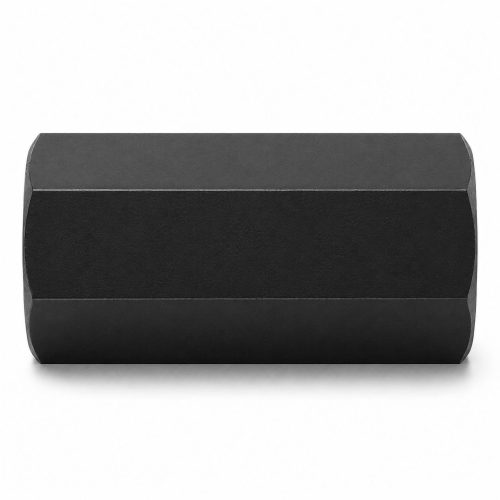

Гидроклапан обратный КОЛ-103-2 — обратный клапан серии КОЛ линейного исполнения с трубным резьбовым монтажом, условным проходом 10 мм, цилиндрической присоединительной резьбой G 1/2″ и исполнением по давлению 32 МПа.
Основные характеристики
| Серия |
КОЛ |
| Тип клапана |
Обратный клапан |
| Тип устройства |
Гидроклапан обратный линейного исполнения |
| Номинальное рабочее давление, бар |
320 |
| Исполнение по давлению |
32 МПа |
| Номинальный расход, л/мин |
32 |
| Условный проход, мм |
10 |
| Резьба на входе |
K1/2″ |
| Резьба на выходе |
K1/2″ |
| Присоединение |
G1/2″ |
| Тип монтажа |
Трубный (резьбовой) |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
| Масса, кг |
0,47 |
Структура обозначения
| Позиция |
Параметр |
Значение для КОЛ-103-2 |
| 1 |
Тип устройства |
КОЛ — гидроклапан обратный линейного исполнения |
| 2 |
Исполнение по условному проходу, мм |
10 |
| 3 |
Исполнение по давлению |
3 — 32 МПа |
| 4 |
Исполнение по присоединительной резьбе |
2 — цилиндрическая резьба |
| 5 |
Исполнение по давлению открывания |
без обозначения — без пружины; 1 — 0,05 МПа; 2 — 0,15 МПа; 3 — 0,30 МПа |
Исполнения серии КОЛ с цилиндрической резьбой
| Обозначение |
Условный проход, мм |
Номинальное давление, МПа |
Расход жидкости, л/мин |
Присоединение |
Давление открывания |
Масса, кг |
| Клапан обратный КОЛ103-20 |
10 |
32 |
32 |
G1/2″ |
0,03 |
0,47 |
| Клапан обратный КОЛ103-21 |
10 |
32 |
32 |
G1/2″ |
0,05 |
0,47 |
| Клапан обратный КОЛ103-22 |
10 |
32 |
32 |
G1/2″ |
0,15 |
0,47 |
| Клапан обратный КОЛ103-23 |
10 |
32 |
32 |
G1/2″ |
0,3 |
0,47 |
| Клапан обратный КОЛ203-20 |
20 |
32 |
125 |
G1″ |
0,03 |
1,04 |
| Клапан обратный КОЛ203-21 |
20 |
32 |
125 |
G1″ |
0,05 |
1,04 |
| Клапан обратный КОЛ203-22 |
20 |
32 |
125 |
G1″ |
0,15 |
1,04 |
| Клапан обратный КОЛ203-23 |
20 |
32 |
125 |
G1″ |
0,3 |
1,04 |
| Клапан обратный КОЛ323-20 |
32 |
32 |
320 |
G1 1/2″ |
0,03 |
2,6 |
| Клапан обратный КОЛ323-21 |
32 |
32 |
320 |
G1 1/2″ |
0,05 |
2,6 |
| Клапан обратный КОЛ323-22 |
32 |
32 |
320 |
G1 1/2″ |
0,15 |
2,6 |
| Клапан обратный КОЛ323-23 |
32 |
32 |
320 |
G1 1/2″ |
0,3 |
2,6 |
Исполнения серии КОЛ с метрической резьбой
| Обозначение |
Условный проход, мм |
Номинальное давление, МПа |
Расход жидкости, л/мин |
Присоединение |
Давление открывания |
Масса, кг |
| Клапан обратный КОЛ103-10 |
10 |
32 |
32 |
М22х1,5 |
0,03 |
0,47 |
| Клапан обратный КОЛ103-11 |
10 |
32 |
32 |
М22х1,5 |
0,05 |
0,47 |
| Клапан обратный КОЛ103-12 |
10 |
32 |
32 |
М22х1,5 |
0,15 |
0,47 |
| Клапан обратный КОЛ103-13 |
10 |
32 |
32 |
М22х1,5 |
0,3 |
0,47 |
| Клапан обратный КОЛ203-10 |
20 |
32 |
125 |
М33х2 |
0,03 |
1,04 |
| Клапан обратный КОЛ203-11 |
20 |
32 |
125 |
М33х2 |
0,05 |
1,04 |
| Клапан обратный КОЛ203-12 |
20 |
32 |
125 |
М33х2 |
0,15 |
1,04 |
| Клапан обратный КОЛ203-13 |
20 |
32 |
125 |
М33х2 |
0,3 |
1,04 |
| Клапан обратный КОЛ323-10 |
32 |
32 |
320 |
М48х2 |
0,03 |
2,6 |
| Клапан обратный КОЛ323-11 |
32 |
32 |
320 |
М48х2 |
0,05 |
2,6 |
| Клапан обратный КОЛ323-12 |
32 |
32 |
320 |
М48х2 |
0,15 |
2,6 |
| Клапан обратный КОЛ323-13 |
32 |
32 |
320 |
М48х2 |
0,3 |
2,6 |
