Описание товара

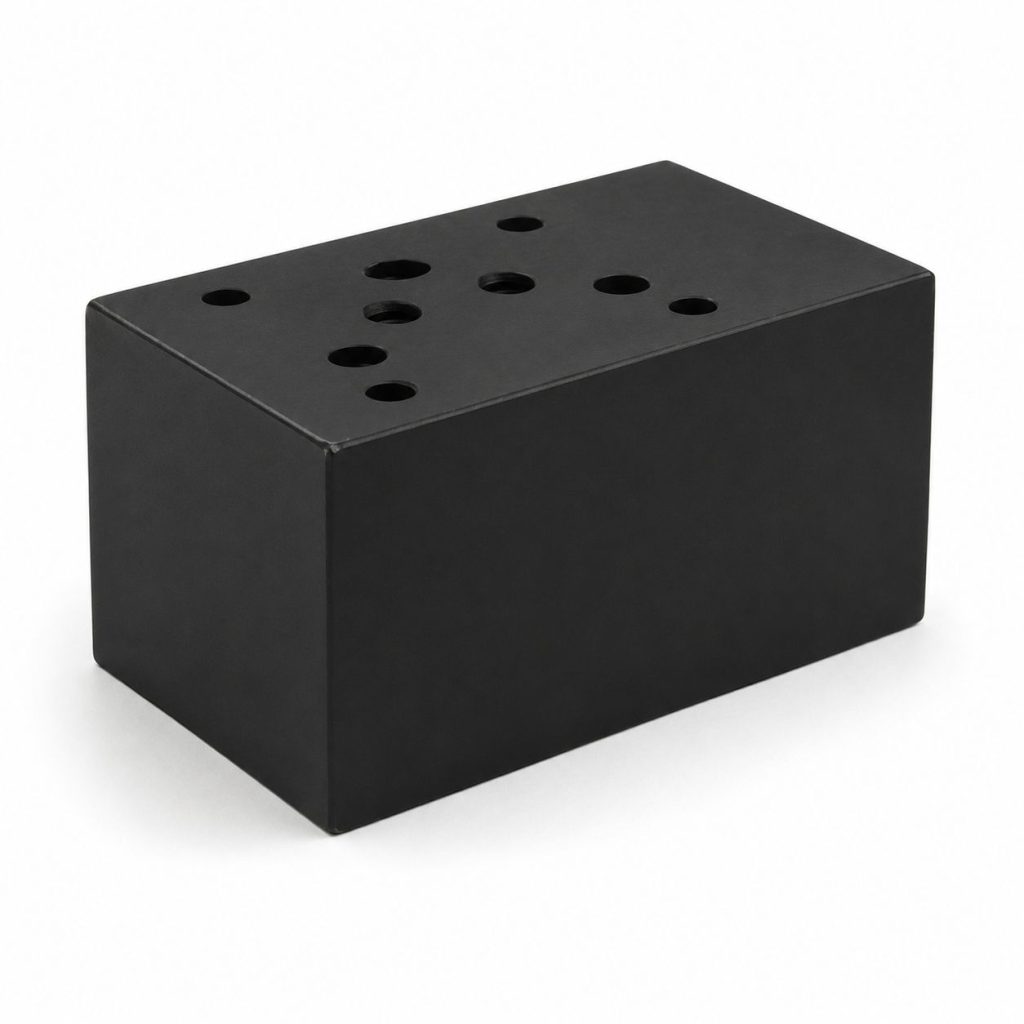

КОМ 10/3В — гидроклапан обратный модульный в линии В с условным проходом 10 мм, номинальным давлением 32 МПа и стандартом присоединения ISO 4401 (DIN 24340).
Назначение
Гидроклапаны обратные модульные КОМ-10/3В применяются в гидролиниях, где требуется свободное пропускание потока рабочей жидкости в одном направлении и запирание потока рабочей жидкости в противоположном направлении.
В исполнении с условным проходом 10 мм обратный клапан КОМ-10/3В установлен в линии В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | КОМ |
| Тип клапана | Обратный клапан |
| Тип устройства | Гидроклапан обратный модульный |
| Модель | КОМ 10/3В |
| Конструктивное исполнение | В — с обратным клапаном в гидролинии В |
| Условный проход, мм | 10 |
| Номинальное давление, МПа | 32 |
| Номинальное рабочее давление, бар | 320 |
| Давление открытия обратного клапана, бар | 0.5 |
| Давление открытия клапана, МПа | 0,05 |
| Номинальный расход, л/мин | 63 |
| Расход рабочей жидкости номинальный / максимальный, л/мин | 63 / 130 |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 05 |
| Внутренние утечки в стыковом соединении, см³/мин | 1,0 |
| Масса, кг | 1,5 |
Рабочая жидкость и условия применения
| Параметр | Значение |
|---|---|
| Рабочая жидкость | Чистые минеральные масла |
| Диапазон вязкости рабочей жидкости, сСт | 20…250 |
| Рекомендуемая температура окружающей среды, °С | +1…+45 |
| Тонкость фильтрации рабочей жидкости | ≤ 25 микрон |
Структура обозначения КОМ 10/3В
| Позиция | Элемент обозначения | Расшифровка |
|---|---|---|
| 1 | КОМ | Гидроклапан обратный модульный |
| 2 | 10 | Условный проход, мм: 10 |
| 3 | 3 | Номинальное давление на входе: 32 МПа (320 кг/см²) |
| 4 | В | С обратным клапаном в гидролинии В |
| 5 | Без обозначения | Стандартное исполнение |
| 6 | УХЛ или О | Климатическое исполнение |
| 7 | 4 | Категория размещения |
