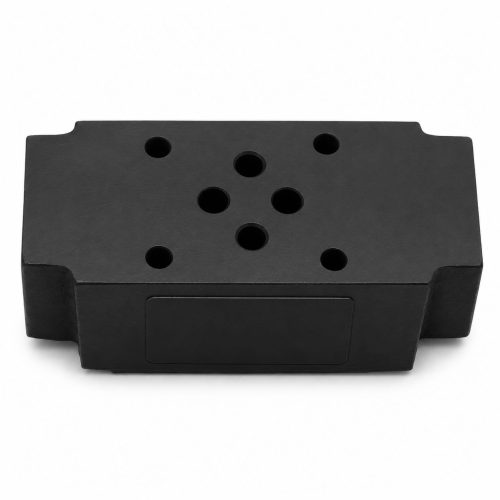

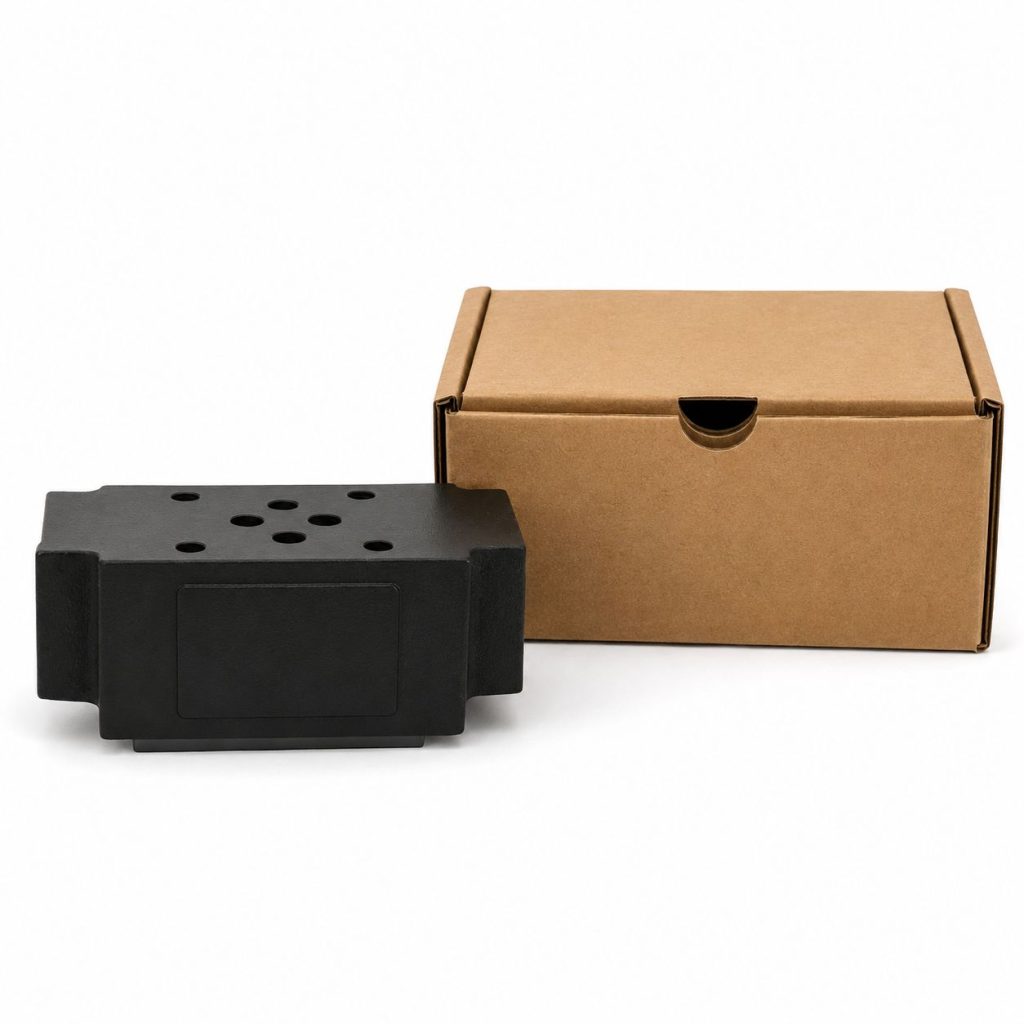

Гидроклапан обратный КОМ 6/3А — модульный обратный клапан серии КОМ с условным проходом 6 мм; в исполнении КОМ-6/3А обратный клапан установлен в линии А.
Основные характеристики
| Серия |
КОМ |
| Тип клапана |
Обратный клапан |
| Исполнение |
КОМ 6/3А |
| Расположение обратного клапана |
линия А |
| Условный проход, мм |
6 |
| Номинальное давление, МПа |
32 |
| Номинальное рабочее давление, бар |
320 |
| Давление открытия обратного клапана, бар |
1 |
| Давление открытия клапана, МПа |
0,1 |
| Номинальный расход, л/мин |
12,5 |
| Расход рабочей жидкости номинальный / максимальный, л/мин |
12,5 / 30 |
| Давление в сливной линии, МПа |
до 32 |
| Внутренние утечки в стыковом соединении, см³/мин |
не допускаются |
| Масса, кг |
0,4 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 03 |
Рабочая жидкость и условия эксплуатации
| Рабочая жидкость |
чистые минеральные масла |
| Диапазон вязкости рабочей жидкости, сСт |
20…250 |
| Вязкость рабочей жидкости, сантистокс |
20…250 |
| Рекомендуемая температура окружающей среды, °С |
+1…+45 |
| Тонкость фильтрации рабочей жидкости |
≤ 25 микрон |
Структура обозначения КОМ 6/3А
| Позиция |
Элемент обозначения |
Расшифровка |
| 1 |
КОМ |
гидроклапан обратный модульный |
| 2 |
6 |
условный проход, мм: 6 |
| 3 |
3 |
32 МПа (320 кг/см²) |
| 4 |
А |
с обратным клапаном в гидролинии А |
| 5 |
Х |
М — модернизированный; без обозначения — стандартное исполнение |
| 6 |
ХХХ |
климатическое исполнение: УХЛ или О |
| 7 |
Х |
категория размещения: 4 |
Параметры исполнения КОМ6/3А в серии КОМ
| Параметр |
КОМ6/3А |
| Условный проход, мм |
6 |
| Обозначение линии, в которой расположен обратный клапан |
А |
| Номинальное давление, МПа |
32 |
| Давление открытия клапана, МПа |
0,1 |
| Давление в сливной линии, МПа |
до 32 |
| Внутренние утечки в стыковом соединении, см³/мин |
не допускаются |
| Расход рабочей жидкости номинальный / максимальный, л/мин |
12,5 / 30 |
| Масса, кг |
0,4 |
Применение
Область применения клапана обратного модульного монтажа КОМ 6 3 А: машиностроение, автомобилестроение, тракторостроение и другие смежные отрасли промышленности.
