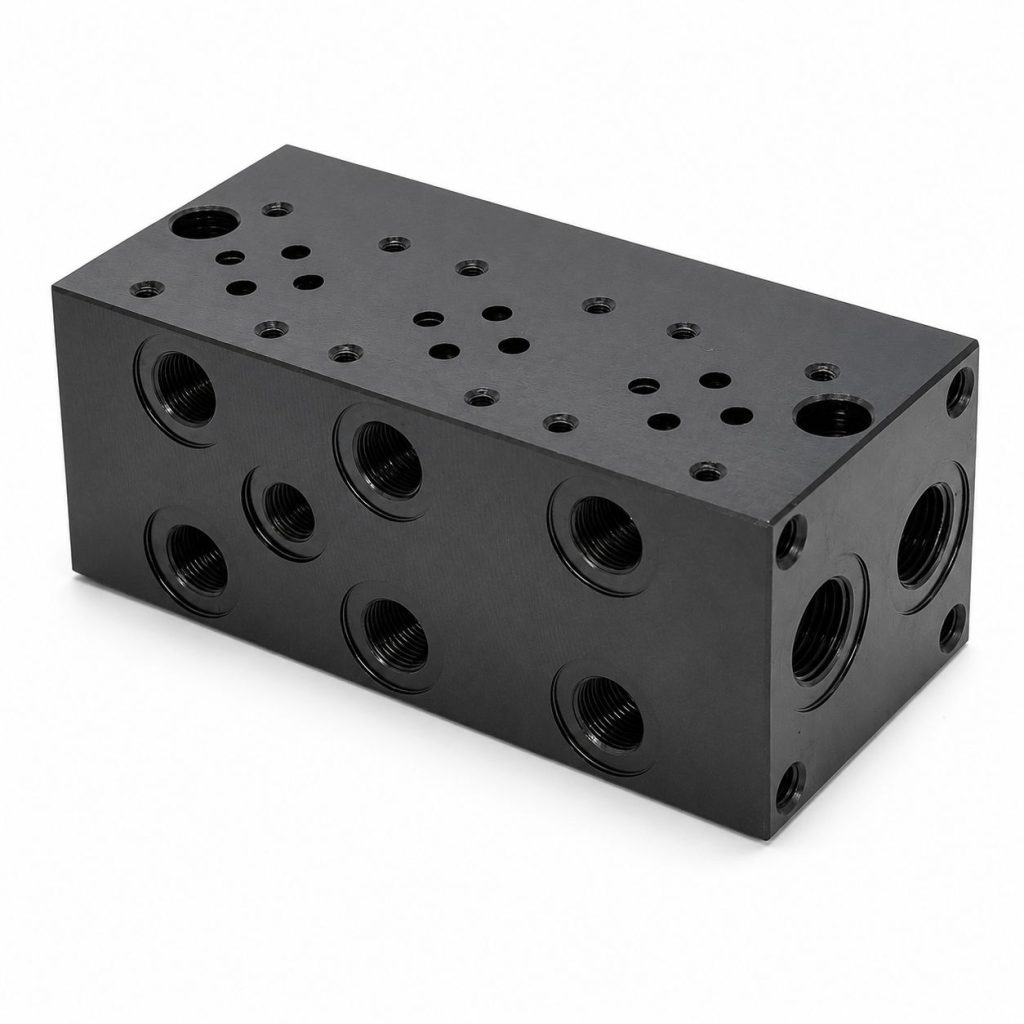

MD-03P-3-G — многоместная монтажная плита из стали с боковым расположением резьбовых отверстий рабочих линий, 3 посадочными местами и стандартом присоединения ISO 4401 (DIN 24340), типоразмер СЕТОР 03.
Основные характеристики
| Параметр |
Значение |
| Модель |
MD-03P-3-G |
| Серия |
MD-03P |
| Тип плиты |
Многоместная плита |
| Материал |
Сталь |
| Количество посадочных мест |
3 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Типоразмер |
СЕТОР 03 |
| Условный проход, мм |
6 |
| Расположение резьбовых отверстий рабочих линий |
Сбоку |
| Линия присоединения манометра |
Да |
| Гнездо под картриджный клапан |
Нет |
| Наличие встроенного картриджного клапана |
Нет |
| Диапазон вязкости рабочей жидкости, сСт |
25 |
Резьбовые присоединения
| Гидролинии |
Резьба присоединения |
| P и T |
G1/2" |
| A и B |
G3/4" |
Расшифровка обозначения MD-03P-3-G
| Позиция |
Обозначение |
Значение |
| 1 |
MD |
Материал: сталь; MA = алюминий |
| 2 |
03 |
Типоразмер: Ду6 (CETOP 03, NG6) |
| 3 |
P |
Параллельная схема со стандартным потоком |
| 4 |
3 |
Количество посадочных мест; возможный ряд: 1, 2, 3 … 10 |
| 5 |
G |
Тип резьбы: BSP; Z = NPT, S = SAE, M = ISO |
