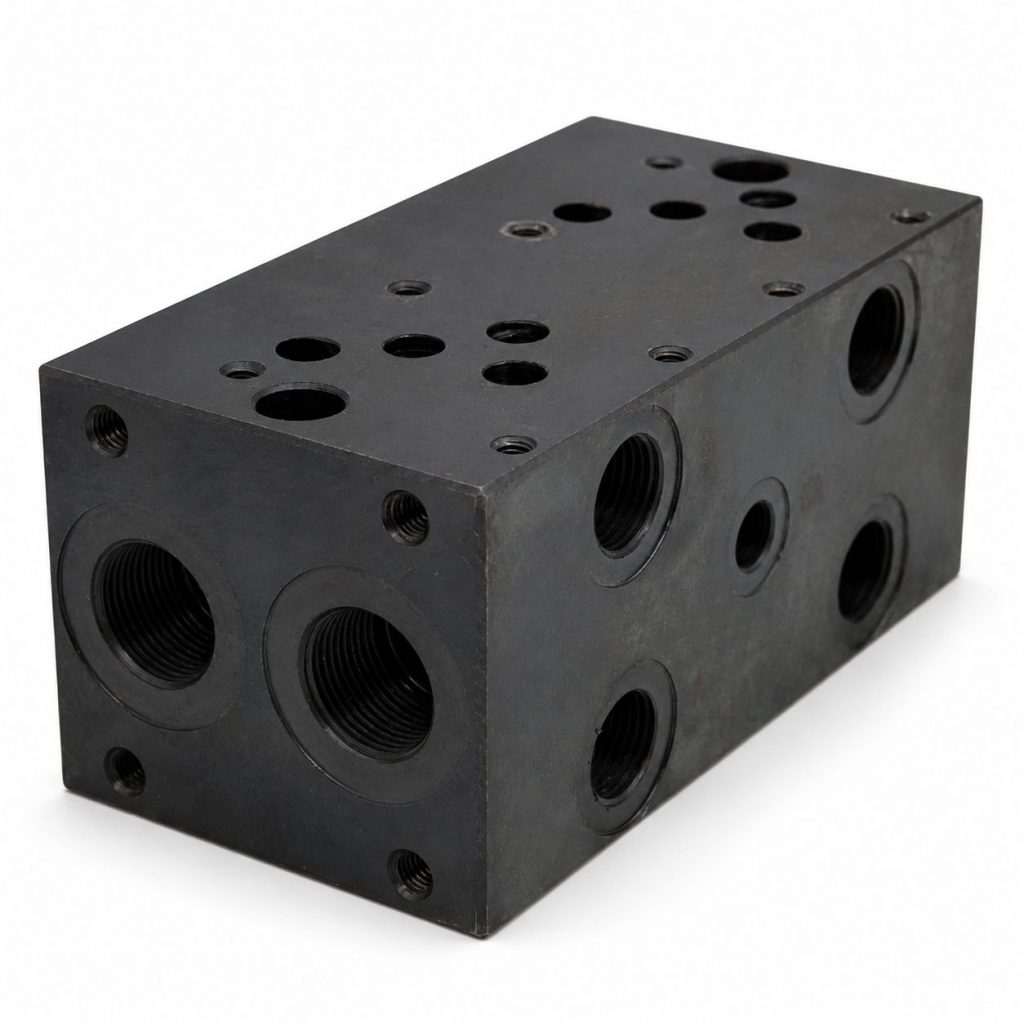

Плита монтажная MD-05P-2-G — стальная многоместная плита серии MD-05P с выходами вбок, 2 посадочными местами и стандартом присоединения ISO 4401 (DIN 24340), типоразмер СЕТОР 05.
Основные характеристики
| Параметр |
Значение |
| Модель |
MD-05P-2-G |
| Серия |
MD-05P |
| Тип плиты |
Многоместная плита |
| Материал |
Сталь |
| Количество посадочных мест |
2 |
| Типоразмер |
СЕТОР 05 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Условный проход, мм |
10 |
| Расположение резьбовых отверстий рабочих линий |
Сбоку |
| Линия присоединения манометра |
Да |
| Гнездо под картриджный клапан |
Нет |
| Наличие встроенного картриджного клапана |
Нет |
| Диапазон вязкости рабочей жидкости, сСт |
25 |
Резьбовые присоединения
| Гидролинии |
Резьба |
| P и T |
G3/4" |
| A и B |
G1/2" |
Расшифровка обозначения MD-05P-2-G
| Позиция |
Обозначение |
Значение |
| 1 |
MD |
Сталь (стандарт); MA = Алюминий (спец. заказ) |
| 2 |
05 |
Ду10 (CETOP 05, NG10) |
| 3 |
P |
Параллельная схема со стандартным потоком |
| 4 |
2 |
Количество посадочных мест: 1, 2, 3 … 10 |
| 5 |
G |
BSP (стандарт); Z = NPT; S = SAE; M = ISO |
