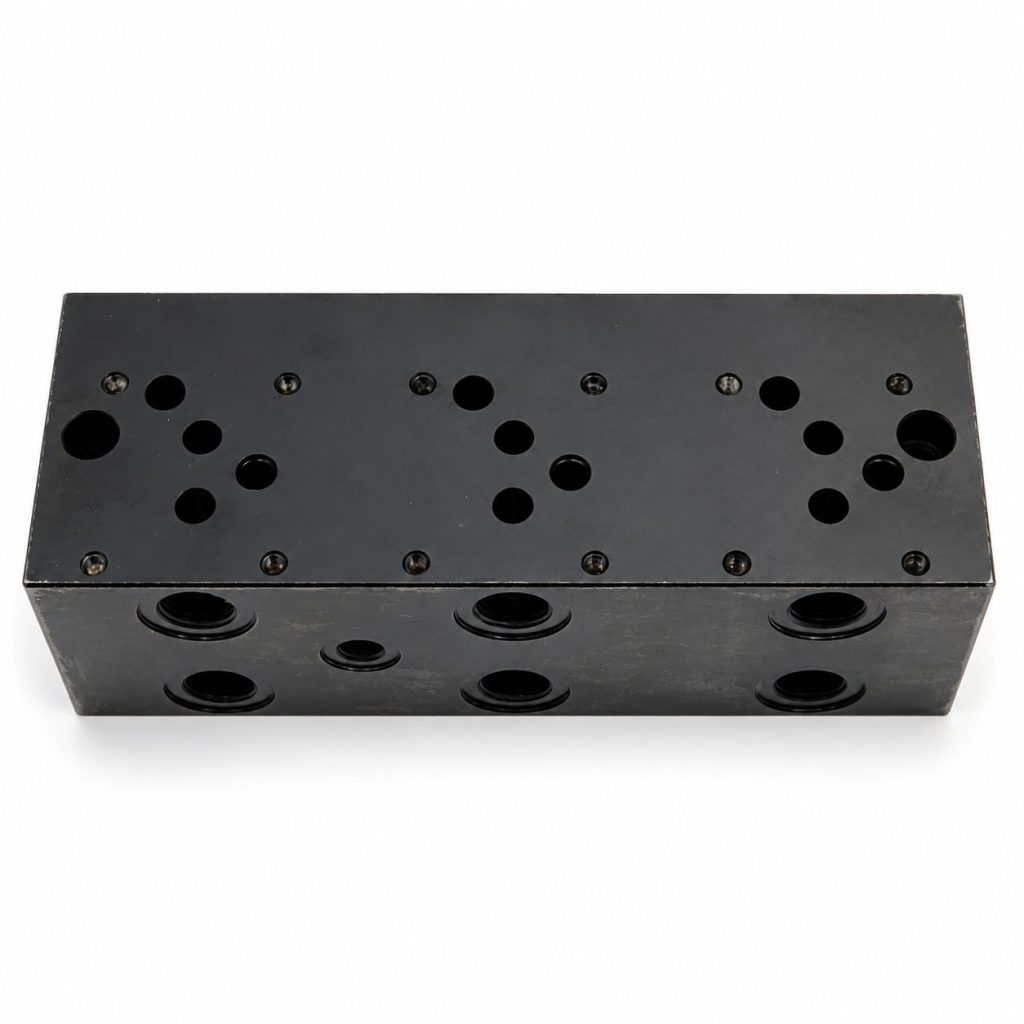

MD-05P-3-G — многоместная монтажная плита из стали с выходами вбок, 3 посадочными местами, типоразмером СЕТОР 05 и стандартом присоединения ISO 4401 (DIN 24340).
Основные характеристики
| Параметр |
Значение |
| Серия |
MD-05P |
| Тип плиты |
Многоместная плита |
| Материал |
Сталь |
| Количество посадочных мест |
3 |
| Типоразмер |
СЕТОР 05 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Условный проход, мм |
10 |
| Диапазон вязкости рабочей жидкости, сСт |
25 |
Присоединения и конструктивные признаки
| Параметр |
Значение |
| Расположение резьбовых отверстий рабочих линий |
Сбоку |
| Резьба присоединения гидролиний A и B |
G3/4" |
| Резьба присоединения гидролиний P и T |
G1/2" |
| Линия присоединения манометра |
Да |
| Гнездо под картриджный клапан |
Нет |
| Наличие встроенного картриджного клапана |
Нет |
Расшифровка обозначения MD-05P-3-G
| Позиция |
Обозначение |
Расшифровка |
| 1 |
MD |
Материал: сталь; MA = алюминий |
| 2 |
05 |
Типоразмер: Ду10 (CETOP 05, NG10) |
| 3 |
P |
Схема: параллельная схема со стандартным потоком |
| 4 |
3 |
Количество посадочных мест: 1, 2, 3 … 10 |
| 5 |
G |
Тип резьбы: BSP; Z = NPT, S = SAE, M = ISO |
