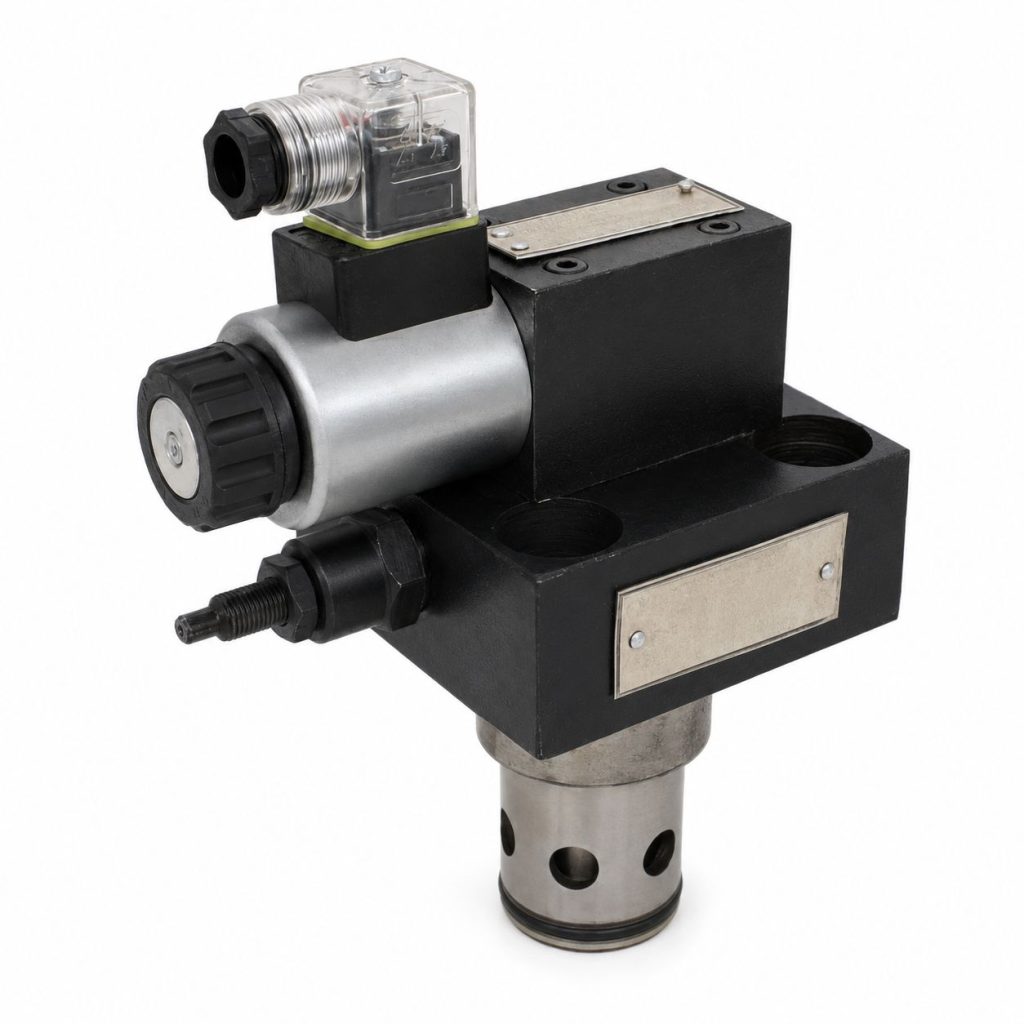

Гидроклапан предохранительный МКПВ-32/3Ф7П3.24 относится к сериям МКПВ-16/3Ф*, МКПВ-25/3Ф*, МКПВ-32/3Ф* и представляет собой встраиваемый картриджный клапан давления с условным проходом 32 мм.
Основные характеристики
| Параметр |
Значение |
| Серия |
МКПВ-16/3Ф*; МКПВ-25/3Ф*; МКПВ-32/3Ф* |
| Тип клапана давления |
Предохранительный |
| Тип монтажа |
Встраиваемый (картриджный) |
| Условный проход, мм |
32 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
T |
| Количество настроек давления |
1 |
Давление и расход
| Параметр |
Значение |
| Диапазон настройки давления, бар |
50-350 |
| Номинальное рабочее давление, бар |
320 |
| Номинальное давление настройки, бар |
320 |
| Максимальный расход в магистралях регулируемого расхода, л/мин |
750 |
| Максимальный расход в свободных магистралях, л/мин |
750 |
Разгрузка, управление и электрическое подключение
| Параметр |
Значение |
| Тип разгрузки клапана |
Нормально-разгруженный |
| Управление разгрузкой клапана |
Электромагнитное |
| Номинальное напряжение |
=24В |
| Регулировочное устройство |
Ручка |
| Светодиодная индикация электроразъема |
Есть |
| Тип электрического соединителя |
Разъем DIN43650 A LED DC |
| Степень защиты |
IP65 |
| Модель пилотного клапана |
ВЕ6.54.Г24 |
Рабочая жидкость
| Параметр |
Значение |
| Диапазон вязкости рабочей жидкости, сСт |
10…400 |
