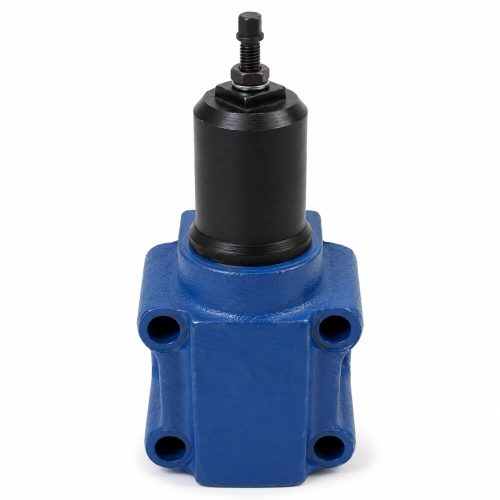

ПБГ54-34М — гидроклапан давления серии xГ54-34(М) в стыковом исполнении, с условным проходом 20 мм, гидравлическим управлением разгрузкой клапана и регулировочным устройством типа винт.
Основные характеристики
| Параметр |
Значение |
| Модель |
ПБГ54-34М |
| Тип изделия |
Гидроклапан давления |
| Серия |
xГ54-34(М) |
| Тип монтажа |
Стыковой |
| Условный проход, мм |
20 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
A |
| Количество настроек давления |
1 |
| Регулировочное устройство |
Винт |
| Управление разгрузкой клапана |
Гидравлическое |
Давление и расход
| Параметр |
Значение |
| Диапазон настройки давления, бар |
6-70 |
| Номинальное рабочее давление, бар |
63 |
| Номинальное давление настройки, бар |
63 |
| Номинальный расход, л/мин |
32 |
Расшифровка обозначения ПБГ54-34М УХЛ4
| Позиция |
Элемент обозначения |
Значение |
| 1 |
П |
Исполнение по способу монтажа: стыковой (притычный); без индекса — трубный (резьбовой) |
| 2 |
Б |
Исполнение по номинальному давлению настройки: Б — 6,3 МПа; А — 1 МПа; В — 10 МПа; Д — 20 МПа; без обозначения = 2,5 МПа |
| 3 |
Г54-3 |
Обозначение типа гидроклапана: гидроклапан давления |
| 4 |
4 |
Исполнение по условному проходу: 4 — 20 мм; 2 — 10 мм; 5 — 32 мм |
| 5 |
М |
Исполнение: модернизированный |
| 6 |
УХЛ4 |
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 |
Нормы для исполнений с условным проходом 20 мм
| Параметр |
Г54-34М, ПГ54-34 |
АГ54-34М, ПАГ54-34 |
БГ54-34М, ПБГ54-34 |
ВГ54-34М, ПВГ54-34 |
ДГ54-34, ПДГ54-34М |
| Условный проход, мм |
20 |
20 |
20 |
20 |
20 |
| Расход, л/мин: номин. / макс./ мин. |
125 / 160 / 3 |
125 / 160 / 3 |
125 / 160 / 3 |
125 / 160 / 3 |
125 / 160 / 3 |
| Внутренние утечки, см³/мин, не более |
35 |
20 |
90 |
140 |
280 |
| Давление настройки номинальное, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
| Диапазон настройки давления, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
| Номинальный перепад давлений, МПа |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
| Масса клапана, кг: резьбовое (стыковое) |
3,1 (4,0) |
3,1 (4,0) |
3,1 (4,0) |
3,1 (4,0) |
3,1 (4,0) |
Габаритные размеры
| Обозначение |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
H |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
| ПГ54-34(М) |
18 |
13 |
88 |
67 |
53,5 |
29,5 |
13,5 |
66 |
55 |
220 |
109 |
2,5 |
12 |
20 |
43 |
32 |
| ПАГ54-34(М) |
18 |
13 |
88 |
67 |
53,5 |
29,5 |
13,5 |
66 |
55 |
220 |
109 |
2,5 |
12 |
20 |
43 |
32 |
| ПБГ54-34(М) |
18 |
13 |
88 |
67 |
53,5 |
29,5 |
13,5 |
66 |
55 |
220 |
109 |
2,5 |
12 |
20 |
43 |
32 |
| ПВГ54-34(М) |
18 |
13 |
88 |
67 |
53,5 |
29,5 |
13,5 |
66 |
55 |
220 |
109 |
2,5 |
12 |
20 |
43 |
32 |
| ПДГ54-34(М) |
18 |
13 |
88 |
67 |
53,5 |
29,5 |
13,5 |
71 |
55 |
242 |
109 |
2,5 |
12 |
20 |
43 |
32 |
