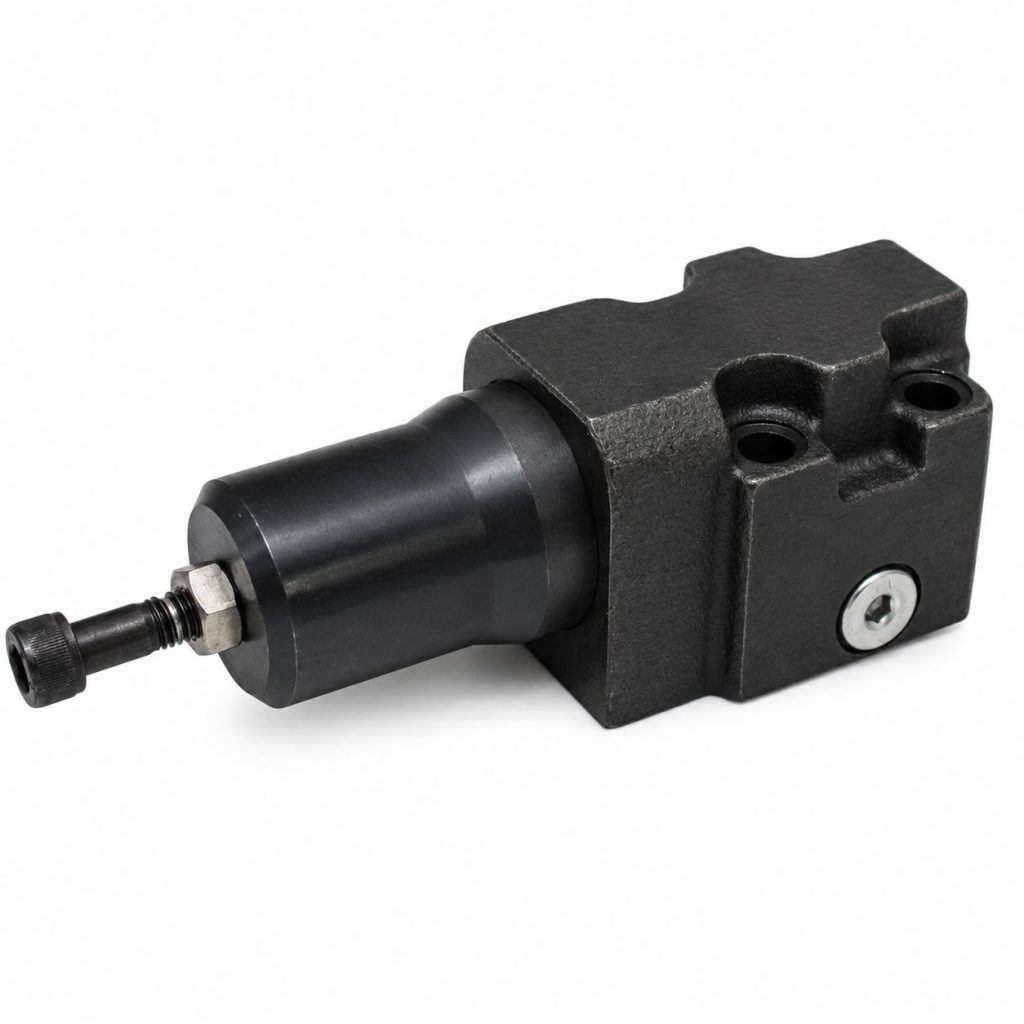

ПГ54-32М — гидроклапан давления серии xГ54-32(М) со стыковым типом монтажа, условным проходом 10 мм, контролем одной линии P и линией сброса A.
Основные характеристики
| Параметр |
Значение |
| Серия |
xГ54-32(М) |
| Диапазон настройки давления, бар |
4-28 |
| Количество контролируемых линий |
Одна |
| Количество настроек давления |
1 |
| Контролируемые линии |
P |
| Номинальное рабочее давление, бар |
25 |
| Линии сброса |
A |
| Номинальный расход, л/мин |
32 |
| Номинальное давление настройки, бар |
25 |
| Регулировочное устройство |
Винт |
| Тип монтажа |
Стыковой |
| Условный проход, мм |
10 |
| Управление разгрузкой клапана |
Гидравлическое |
Расшифровка обозначения ПГ54-32М УХЛ4
| Позиция |
Элемент обозначения |
Значение |
| 1 |
П |
Исполнение клапана по способу монтажа: П — стыковой (притычный); без индекса — трубный (резьбовой) |
| 2 |
без обозначения |
Исполнение по номинальному давлению настройки: без обозначения = 2,5 МПа; А — 1 МПа; Б — 6,3 МПа; В — 10 МПа; Д — 20 МПа |
| 3 |
Г54-3 |
Обозначение типа: гидроклапан давления |
| 4 |
2 |
Исполнение по условному проходу: 2 — 10 мм; 4 — 20 мм; 5 — 32 мм |
| 5 |
М |
Исполнение: М — модернизированный |
| 6 |
УХЛ4 |
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 |
Нормы для исполнений
| Параметр |
Гидроклапан Г54-32(М) ПГ54-32 |
Гидроклапан АГ54-32(М) ПАГ54-32 |
Гидроклапан БГ54-32(М) ПБГ54-32 |
Гидроклапан ВГ54-32(М) ПВГ54-32 |
Гидроклапан ДГ54-32(М) ПДГ54-32 |
| Условный проход, мм |
10 |
10 |
10 |
10 |
10 |
| Расход, л/мин: номин. / макс. / мин. |
32 / 45 / 1 |
32 / 45 / 1 |
32 / 45 / 1 |
32 / 45 / 1 |
32 / 45 / 1 |
| Внутренние утечки, см³/мин, не более |
15 |
25 |
65 |
100 |
200 |
| Давление настройки номинальное, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
| Диапазон настройки давления, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
| Номинальный перепад давлений, МПа |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
| Масса клапана, кг: резьбовое (стыковое) |
2,3 (2,55) |
2,3 (2,55) |
2,3 (2,55) |
2,3 (2,55) |
2,3 (2,55) |
Габаритные и присоединительные размеры
| Обозначение |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
H |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
| ПГ54-32(М) |
10 |
11 |
68 |
50 |
38 |
20 |
12 |
67 |
49 |
201 |
91 |
2,0 |
13 |
13 |
28 |
36 |
| ПАГ54-32(М) |
10 |
11 |
68 |
50 |
38 |
20 |
12 |
67 |
49 |
201 |
91 |
2,0 |
13 |
13 |
28 |
36 |
| ПБГ54-32(М) |
10 |
11 |
68 |
50 |
38 |
20 |
12 |
67 |
49 |
201 |
91 |
2,0 |
13 |
13 |
28 |
36 |
| ПВГ54-32(М) |
10 |
11 |
68 |
50 |
38 |
20 |
12 |
67 |
49 |
201 |
91 |
2,0 |
13 |
13 |
28 |
36 |
| ПДГ54-32(БМ) |
10 |
11 |
68 |
50 |
38 |
20 |
12 |
67 |
49 |
201 |
91 |
2,0 |
13 |
13 |
28 |
36 |
