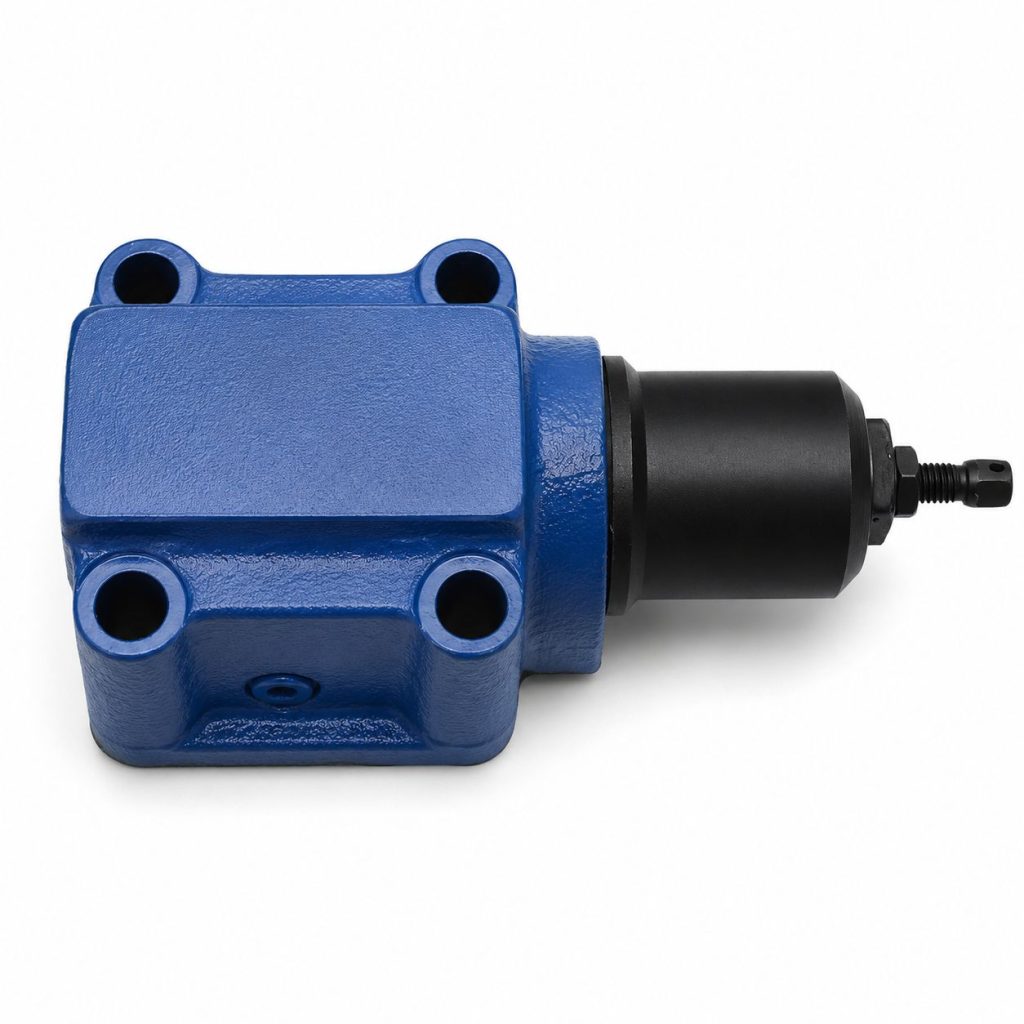

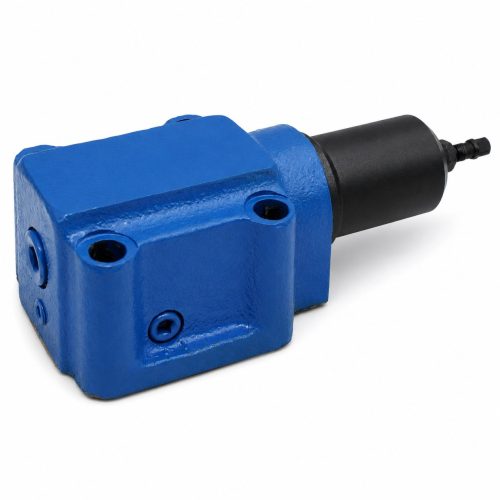

Гидроклапан давления ПВГ54-34М относится к серии xГ54-34(М), имеет стыковой тип монтажа, условный проход 20 мм и гидравлическое управление разгрузкой клапана.
Основные характеристики
| Параметр |
Значение |
| Серия |
xГ54-34(М) |
| Модель |
ПВГ54-34М |
| Диапазон настройки давления, бар |
12-112 |
| Номинальное рабочее давление, бар |
100 |
| Номинальное давление настройки, бар |
100 |
| Номинальный расход, л/мин |
32 |
| Условный проход, мм |
20 |
| Количество контролируемых линий |
Одна |
| Контролируемые линии |
P |
| Линии сброса |
A |
| Количество настроек давления |
1 |
| Регулировочное устройство |
Винт |
| Тип монтажа |
Стыковой |
| Управление разгрузкой клапана |
Гидравлическое |
Расшифровка обозначения ПВГ54-34М УХЛ4
| Позиция |
Элемент обозначения |
Значение |
| 1 |
П |
Исполнение по способу монтажа: стыковой (притычный) |
| 2 |
В |
Исполнение по номинальному давлению настройки: 10 МПа |
| 3 |
Г54-3 |
Обозначение типа: гидроклапан давления |
| 4 |
4 |
Исполнение по условному проходу: 20 мм |
| 5 |
М |
Исполнение: модернизированный |
| 6 |
УХЛ4 |
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 |
Нормы для исполнения ПВГ54-34М
| Параметр |
Значение |
| Условный проход, мм |
20 |
| Расход, л/мин: номин. / макс./ мин. |
125 / 160 / 3 |
| Внутренние утечки, см³/мин, не более |
140 |
| Давление настройки номинальное, МПа |
10,0 |
| Диапазон настройки давления, МПа |
1,2-11,2 |
| Номинальный перепад давлений, МПа |
0,6 |
| Масса клапана, кг: резьбовое (стыковое) |
3,1 (4,0) |
Габаритные размеры для ПВГ54-34(М)
| Обозначение |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
H |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
| ПВГ54-34(М) |
18 |
13 |
88 |
67 |
53,5 |
29,5 |
13,5 |
66 |
55 |
220 |
109 |
2,5 |
12 |
20 |
43 |
32 |
