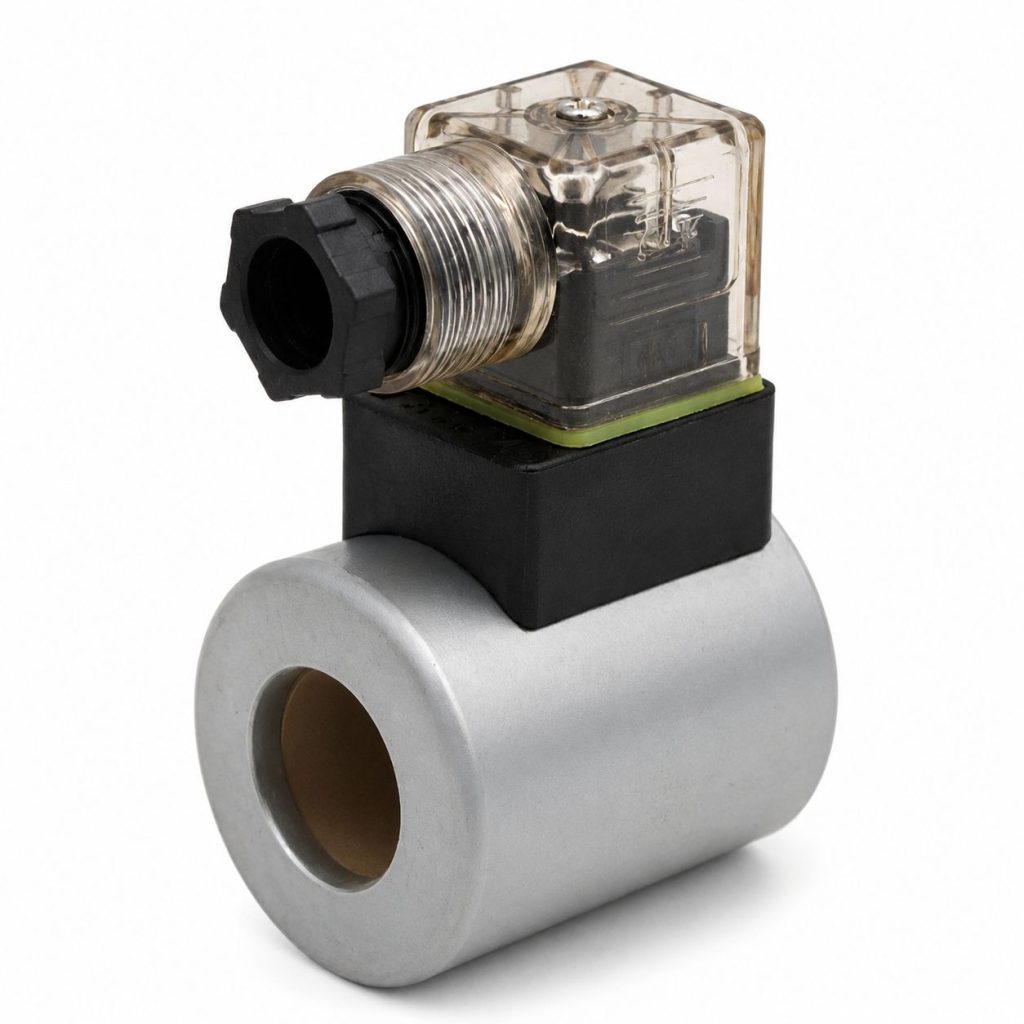

Катушка электромагнитная VC06-A110 — соленоид серии VC для гидрораспределителей Ду=6мм и гидрораспределителя ВЕ6, рассчитанный на переменный ток ~110В/50Гц.
Основные характеристики VC06-A110
| Параметр |
Значение |
| Серия |
VC — Катушка |
| Маркировка |
VC06-A110 |
| Тип устройства |
VC – катушка электромагнитная |
| Применяемость |
06 — для гидрораспределителя ВЕ6 |
| Номинальное напряжение |
~110В/50Гц |
| Напряжение по маркировке |
A110 = 110 В, переменный ток |
| Внутренний диаметр, мм |
23 |
| Наружный диаметр, мм |
45 |
| Размеры |
d23xD45xH50 |
| Присоединение к гидроаппарату |
Фланцевое |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
Расшифровка маркировки VC06-A110
| Позиция |
Обозначение |
Значение |
| 1 |
VC |
катушка электромагнитная |
| 2 |
06 |
для гидрораспределителя ВЕ6 |
| 3 |
A110 |
110 В, переменный ток |
Варианты обозначений по применяемости и напряжению
| Группа |
Обозначение |
Расшифровка |
| Применяемость |
06 |
для гидрораспределителя ВЕ6 |
| Применяемость |
10 |
для гидрораспределителя ВЕ10 |
| Применяемость |
43 |
для гидрораспределителя ВЕ43 |
| Постоянный ток |
D12 |
12В |
| Постоянный ток |
D24 |
24В |
| Постоянный ток |
D36 |
36В |
| Постоянный ток |
D48 |
48В |
| Постоянный ток |
D110 |
110В |
| Постоянный ток |
D220 |
220В |
| Переменный ток |
A24 |
24В |
| Переменный ток |
A48 |
48В |
| Переменный ток |
A110 |
110 В |
| Переменный ток |
A220 |
220 В |
| Переменный ток |
A380 |
380 В |
Размерные и электрические характеристики серии VC
| Характеристика |
VC43 |
VC06 |
VC10 |
| Мощность, Вт |
30 |
30 |
40 |
| d, мм |
16 |
23 |
31,6 |
| D, мм |
35 |
45 |
60 |
| H, мм |
52 |
50 |
75 |
| h, мм |
23 |
28 |
35 |
