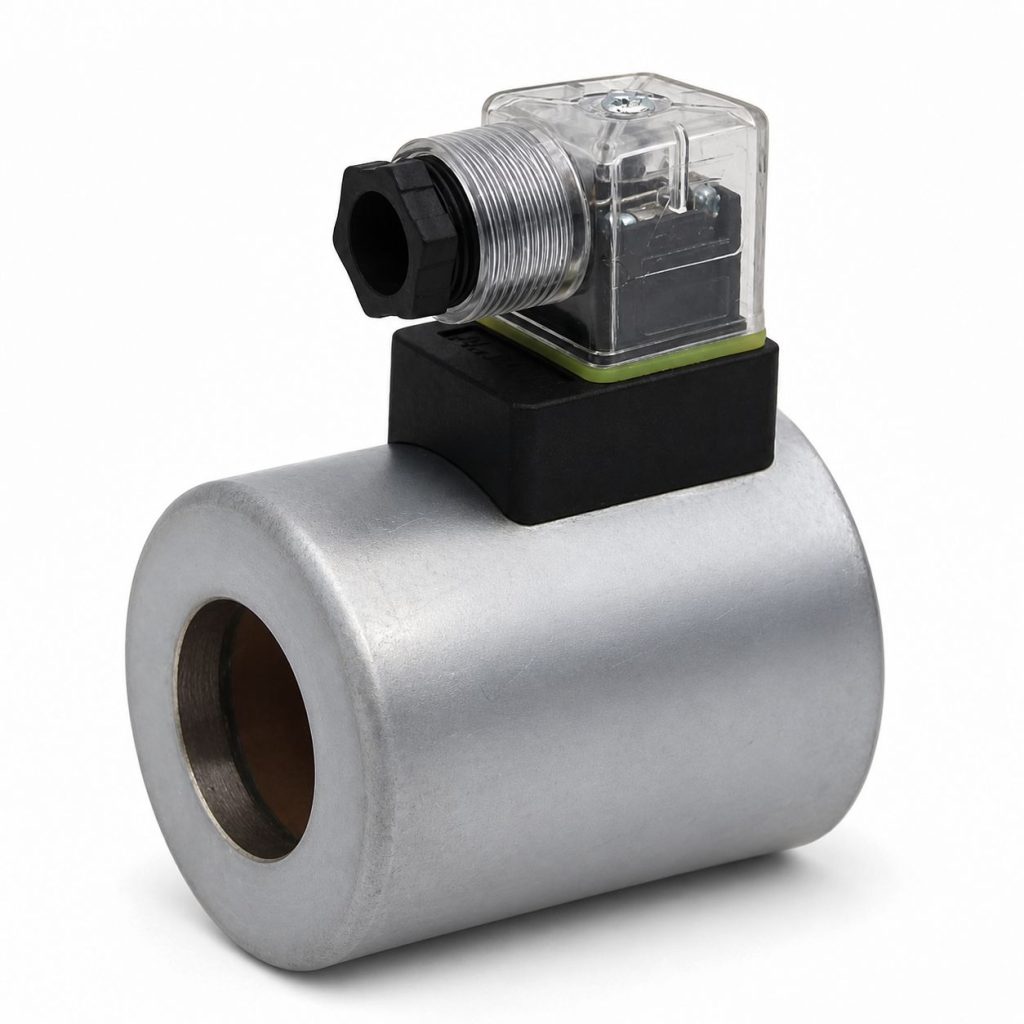

Катушка электромагнитная VC10-D48 предназначена для гидрораспределителей Ду=10мм и ВЕ10; исполнение работает от постоянного тока с номинальным напряжением =48В.
Основные характеристики
| Параметр |
Значение |
| Серия |
VC — Катушка |
| Тип устройства |
VC – катушка электромагнитная |
| Модель |
VC10-D48 |
| Применяемость |
для гидрораспределителя ВЕ10; для гидрораспределителей Ду=10мм |
| Номинальное напряжение |
=48В |
| Ток |
постоянный ток |
| Мощность, Вт |
40 |
| Тип электрического соединителя |
DIN 43650/A |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Присоединение к гидроаппарату |
Фланцевое |
Размеры VC10-D48
| Обозначение размера |
Значение, мм |
| d |
31,6 |
| D |
60 |
| H |
75 |
| h |
35 |
Структура обозначения VC10-D48
| Позиция |
Элемент маркировки |
Расшифровка |
| 1 |
VC |
катушка электромагнитная |
| 2 |
10 |
для гидрораспределителя ВЕ10 |
| 3 |
D48 |
48В, постоянный ток |
Варианты применяемости серии VC
| Маркировка |
Применяемость |
| 06 |
для гидрораспределителя ВЕ6 |
| 10 |
для гидрораспределителя ВЕ10 |
| 43 |
для гидрораспределителя ВЕ43 |
Варианты напряжения в обозначении
| Тип тока |
Маркировка |
Напряжение |
| Постоянный ток |
D12 |
12В |
| Постоянный ток |
D24 |
24В |
| Постоянный ток |
D36 |
36В |
| Постоянный ток |
D48 |
48В |
| Постоянный ток |
D110 |
110В |
| Постоянный ток |
D220 |
220В |
| Переменный ток |
A24 |
24В |
| Переменный ток |
A48 |
48В |
| Переменный ток |
A110 |
110 В |
| Переменный ток |
A220 |
220 В |
| Переменный ток |
A380 |
380 В |
Сравнение размеров серии VC
| Характеристика |
VC43 |
VC06 |
VC10 |
| Мощность, Вт |
30 |
30 |
40 |
| d, мм |
16 |
23 |
31,6 |
| D, мм |
35 |
45 |
60 |
| H, мм |
52 |
50 |
75 |
| h, мм |
23 |
28 |
35 |
