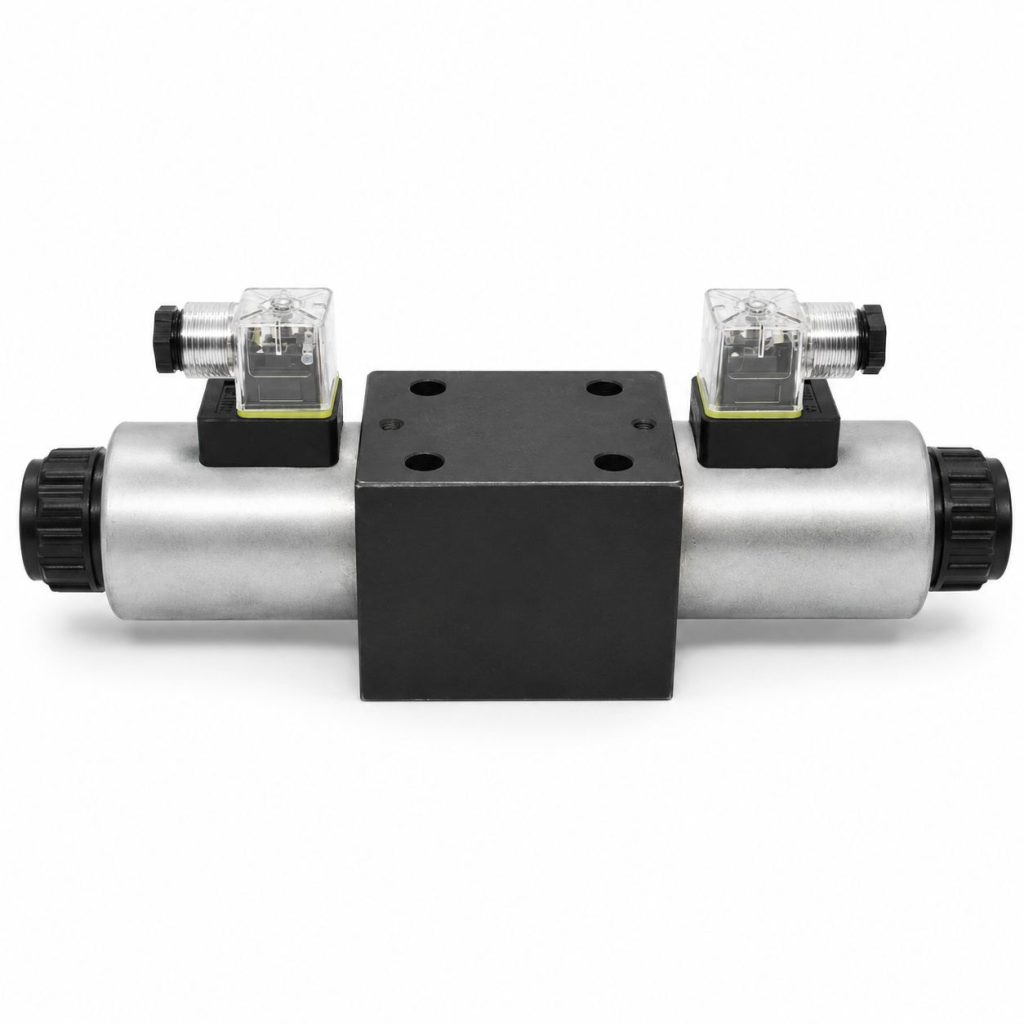

ВЕ10.134.Г110 — золотниковый гидрораспределитель с двухсторонним электромагнитным управлением, условным проходом 10 мм и номинальным напряжением 110В. Устройство предназначено для коммутации потока рабочей жидкости масла в гидравлических системах и направляет поток в зависимости от положения золотника.
Идентификация изделия
| Параметр |
Значение |
| Модель |
ВЕ10.134.Г110 |
| Тип устройства |
Золотниковый гидрораспределитель |
| Вид управления |
Электромагнитное |
| Управление |
Двухстороннее электромагнитное управление |
| Серия |
ВЕ10 — Гидрораспределители с прямым электромагнитным управлением; ДУ= 10мм |
| Условный проход, мм |
10 |
| Типоразмер |
CETOP 05 |
| Номинальное напряжение |
=110В |
| Количество электромагнитов |
2 |
| Количество стабильных состояний золотника |
Моностабильный |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Степень защиты |
IP65 |
Расшифровка обозначения серии ВЕ10
| Позиция |
Признак |
Значение |
| 1 |
Тип устройства |
В = золотниковый гидрораспределитель |
| 2 |
Вид управления |
Е = электромагнитное |
| 3 |
Условный проход |
10 = 10 мм |
| 4 |
Схема распределения рабочей жидкости |
14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А |
| 5 |
Способ установки золотника |
О = без пружинного возврата для схем 574, 574А; ОФ = без пружинного возврата с фиксацией для схем 574, 574А |
| 6 |
Напряжение |
Переменный ток: В24 = 24В, В36 = 36В, В110 = 110В, В220 = 220В, В380 = 380В. Постоянный ток: Г12 = 12В, Г24 = 24В, Г48 = 48В, Г110 = 110В, Г220 = 220В |
Технические характеристики
| Параметр |
ВЕ10 с двухсторонним управлением |
ВЕ10 с односторонним управлением |
| Условный проход, мм |
10 |
10 |
| Давление нагнетания в линиях A, B, P, Мпа |
31,5 |
31,5 |
| Давление в линии T, Мпа |
16 |
16 |
| Расход, л/мин, с электромагнитом постоянного тока |
120 |
120 |
| Расход, л/мин, с электромагнитом переменного тока частотой 50 Гц |
120 |
120 |
| Время срабатывания при номинальном режиме, мин., с электромагнитом постоянного тока |
35 |
35 |
| Время срабатывания при номинальном режиме, мин., с электромагнитом переменного тока частотой 50 Гц |
20 |
20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин |
80 |
80 |
| Диапазон температур рабочей жидкости, ºС |
-30 … +80 |
-30 … +80 |
| Температура окружающей среды, ºС |
до +50 |
до +50 |
| Диапазон вязкостей жидкости, мм²/с |
2,8 … 500 |
2,8 … 500 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
2,8…500 |
| Допустимая степень загрязнения жидкости |
класс 9 по NAS 1638 |
класс 9 по NAS 1638 |
| Вес, кг |
6,2 |
4,7 |
Рабочая жидкость
| Тип рабочей жидкости |
Обозначение или стандарт |
| Рабочая жидкость на минеральной основе |
HL, HLP согласно DIN 51524 |
| Биологически быстро разлагаемая рабочая жидкость |
согласно VDMA 24568 |
| Рапсовое масло |
HETG |
| Полигликоль |
HEPG |
| Синтетические эфиры |
HEES |
