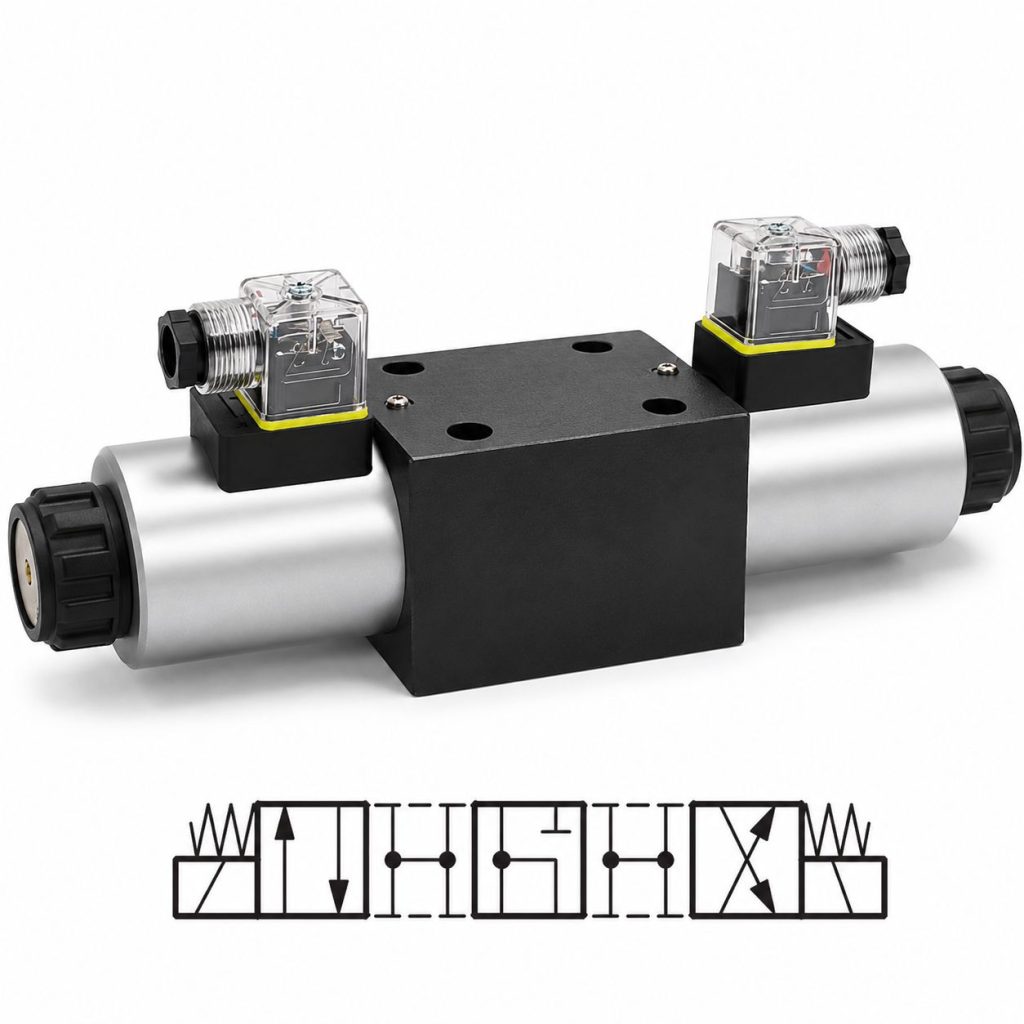

Гидрораспределитель ВЕ10.54.Г12 — золотниковый дискретный гидрораспределитель серии ВЕ10 с прямым электромагнитным управлением, условным проходом Ду=10 мм и номинальным напряжением =12В. Устройство предназначено для коммутации потока рабочей жидкости (масла) в гидравлических системах и направляет поток в зависимости от положения золотника.
Основные характеристики ВЕ10.54.Г12
| Параметр |
Значение |
| Серия |
ВЕ10 — гидрораспределители с прямым электромагнитным управлением; ДУ=10мм |
| Тип устройства |
Золотниковый гидрораспределитель |
| Тип гидрораспределителя |
Дискретный |
| Количество стабильных состояний золотника |
Моностабильный |
| Тип управления распределителем |
Прямое электромагнитное |
| Номинальное напряжение |
=12В |
| Количество электромагнитов |
2 |
| Функциональная схема (количество линий и позиций) |
4/3 |
| Условный проход, мм |
10 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 05 |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Тип электрического соединителя |
DIN 43650/A |
| Материал |
Сталь |
Рабочие параметры
| Параметр |
Значение |
| Максимальное давление в линиях A, B, P, бар |
315 |
| Давление нагнетания в линиях A, B, P, Мпа |
31,5 |
| Давление в линии T, Мпа |
16 |
| Расход, л/мин: с электромагнитом постоянного тока |
120 |
| Расход, л/мин: с электромагнитом переменного тока частотой 50 Гц |
120 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом постоянного тока |
35 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом переменного тока частотой 50 Гц |
20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин |
80 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
| Диапазон вязкостей жидкости, мм²/с |
2,8 … 500 |
| Диапазон температур рабочей жидкости, ºС |
-30 … +80 |
| Температура окружающей среды, ºС |
до +50 |
| Допустимая степень загрязнения жидкости |
класс 9 по NAS 1638 |
Рабочая жидкость
| Параметр |
Значение |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
Масса для исполнений ВЕ10
| Исполнение |
Вес, кг |
| ВЕ10 с двухсторонним управлением |
6,2 |
| ВЕ10 с односторонним управлением |
4,7 |
Расшифровка обозначения серии ВЕ10
| Позиция |
Элемент обозначения |
Расшифровка |
| 1 |
В |
Золотниковый гидрораспределитель |
| 2 |
Е |
Электромагнитное управление |
| 3 |
10 |
Условный проход 10 мм |
| 4 |
Схема распределения рабочей жидкости |
14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А |
| 5 |
Способ установки золотника |
О = без пружинного возврата для схем 574, 574А; ОФ = без пружинного возврата с фиксацией для схем 574, 574А |
| 6 |
Напряжение переменного тока |
В24 = 24В; В36 = 36В; В110 = 110В; В220 = 220В; В380 = 380В |
| 6 |
Напряжение постоянного тока |
Г12 = 12В; Г24 = 24В; Г48 = 48В; Г110 = 110В; Г220 = 220В |
