Описание товара
Гидрораспределитель ВЕ10.573Е.В110 — золотниковый дискретный гидрораспределитель серии ВЕ10 с прямым электромагнитным управлением, условным проходом Ду=10 мм и номинальным напряжением ~110В/50Гц для управления потоком масла в гидросистемах.

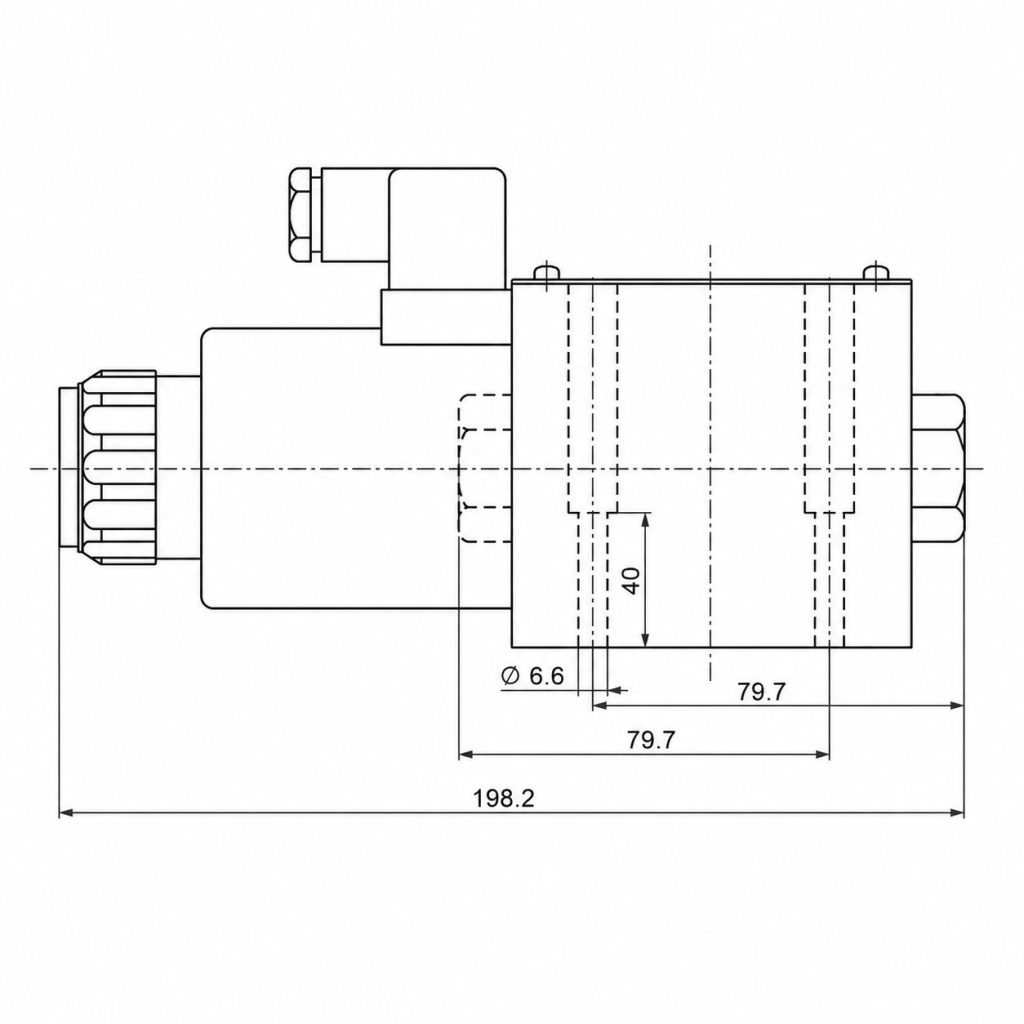

Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | ВЕ10 — Гидрораспределители с прямым электромагнитным управлением; ДУ= 10мм |
| Тип гидрораспределителя | Дискретный |
| Тип устройства | В = золотниковый гидрораспределитель |
| Вид управления | Е = электромагнитное |
| Тип управления распределителем | Прямое электромагнитное |
| Количество стабильных состояний золотника | Моностабильный |
| Условный проход, мм | 10 |
| Типоразмер | CETOP 05 |
| Функциональная схема (количество линий и позиций) | 4/2 |
| Количество электромагнитов | 1 |
| Номинальное напряжение | ~110В/50Гц |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Тип монтажа | Модульный |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
| Материал | Сталь |
Рабочие параметры ВЕ10
| Параметр | ВЕ10 с двухсторонним управлением | ВЕ10 с односторонним управлением |
|---|---|---|
| Условный проход, мм | 10 | 10 |
| Давление нагнетания в линиях A, B, P, Мпа | 31,5 | 31,5 |
| Максимальное давление в линиях A, B, P, бар | 315 | 315 |
| Давление в линии T, Мпа | 16 | 16 |
| Расход, л/мин: с электромагнитом постоянного тока; с электромагнитом переменного тока частотой 50 Гц | 120; 120 | 120; 120 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом постоянного тока; с электромагнитом переменного тока частотой 50 Гц | 35; 20 | 35; 20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | 80 |
| Диапазон температур рабочей жидкости, ºС | -30 … +80 | -30 … +80 |
| Температура окружающей среды, ºС | до +50 | до +50 |
| Диапазон вязкостей жидкости, мм²/с | 2,8 … 500 | 2,8 … 500 |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 | 2,8…500 |
| Допустимая степень загрязнения жидкости | класс 9 по NAS 1638 | класс 9 по NAS 1638 |
| Вес, кг | 6,2 | 4,7 |
Рабочая жидкость
Для ВЕ10 указаны рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524, биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568, HETG (рапсовое масло), HEPG (полигликоль), HEES (синтетические эфиры).
Структура обозначения
| Позиция | Элемент обозначения | Расшифровка |
|---|---|---|
| 1 | В | золотниковый гидрораспределитель |
| 2 | Е | электромагнитное управление |
| 3 | 10 | 10 мм |
| 4 | 573Е | схема распределения рабочей жидкости из ряда 14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А |
| 6 | В110 | переменный ток 110В |
Положение магнита для схем
| Положение | Схемы |
|---|---|
| А | 573, 574, 574А, 14-А, 24-А, 34-А, 44-А, 54-А, 64-А, 64А-А, 74-А, 84-А, 84А-А, 94-А, 124-А, 134-А,154-А |
| В | 573Е, 574Е, 14-В, 24-В, 34-В, 44-В, 54-В, 64-В, 64А-В, 74-В, 84-В, 84А-В, 94-В, 124-В, 134-В, 154-В |
Назначение
ВЕ10.573Е.В110 применяется для управления потоком масла в гидросистемах. В зависимости от положения золотника устройство перенаправляет рабочую жидкость по схеме.
