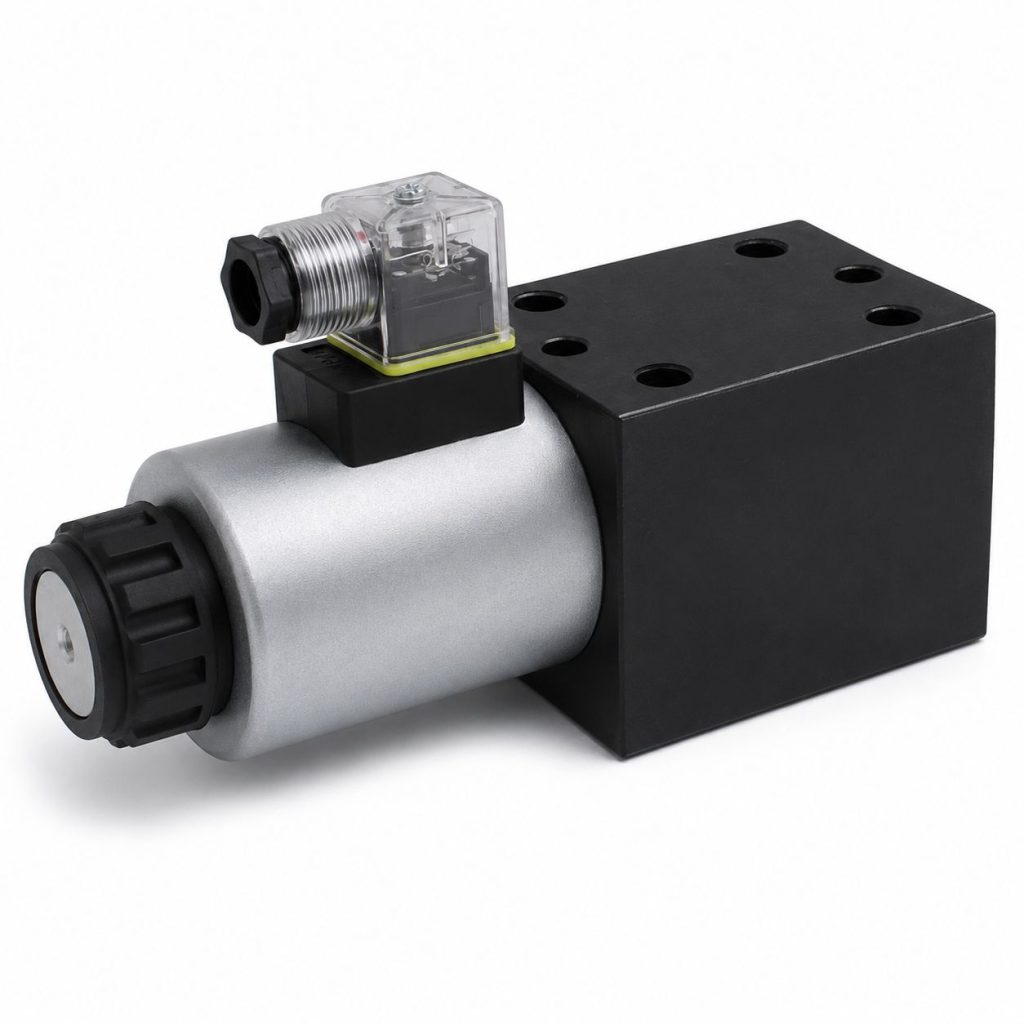

Гидрораспределитель ВЕ10.574А.Г12 — дискретный золотниковый гидрораспределитель серии ВЕ10 с прямым электромагнитным управлением, условным проходом Ду=10 мм и номинальным напряжением =12В для управления потоком масла в гидросистемах.
Основные характеристики
| Параметр |
Значение |
| Серия |
ВЕ10 — Гидрораспределители с прямым электромагнитным управлением; ДУ= 10мм |
| Тип гидрораспределителя |
Дискретный |
| Количество стабильных состояний золотника |
Моностабильный |
| Максимальное давление в линиях A, B, P, бар |
315 |
| Тип управления распределителем |
Прямое электромагнитное |
| Номинальное напряжение |
=12В |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
CETOP 05 |
| Условный проход, мм |
10 |
| Функциональная схема (количество линий и позиций) |
4/2 |
| Количество электромагнитов |
1 |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Тип электрического соединителя |
DIN 43650/A |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
| Материал |
Сталь |
Расшифровка обозначения серии ВЕ10
| Позиция |
Элемент обозначения |
Значение |
| 1 |
В |
золотниковый гидрораспределитель |
| 2 |
Е |
электромагнитное управление |
| 3 |
10 |
условный проход 10 мм |
| 4 |
574А |
схема распределения рабочей жидкости; в перечне схем указаны 14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А |
| 5 |
О |
без пружинного возврата для схем 574, 574А |
| 5 |
ОФ |
без пружинного возврата с фиксацией для схем 574, 574А |
| 6 |
Г12 |
постоянный ток 12В |
Варианты напряжения в обозначении
| Тип тока |
Обозначения |
| Переменный ток |
В24 = 24В; В36 = 36В; В110 = 110В; В220 = 220В; В380 = 380В |
| Постоянный ток |
Г12 = 12В; Г24 = 24В; Г48 = 48В; Г110 = 110В; Г220 = 220В |
Технические параметры серии ВЕ10
| Параметр |
ВЕ10 с двухсторонним управлением |
ВЕ10 с односторонним управлением |
| Условный проход, мм |
10 |
10 |
| Давление нагнетания в линиях A, B, P, Мпа |
31,5 |
31,5 |
| Давление в линии T, Мпа |
16 |
16 |
| Расход, л/мин, с электромагнитом постоянного тока |
120 |
120 |
| Расход, л/мин, с электромагнитом переменного тока частотой 50 Гц |
120 |
120 |
| Время срабатывания при номинальном режиме, мин., с электромагнитом постоянного тока |
35 |
35 |
| Время срабатывания при номинальном режиме, мин., с электромагнитом переменного тока частотой 50 Гц |
20 |
20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин |
80 |
80 |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости, ºС |
-30 … +80 |
-30 … +80 |
| Температура окружающей среды, ºС |
до +50 |
до +50 |
| Диапазон вязкостей жидкости, мм²/с |
2,8 … 500 |
2,8 … 500 |
| Допустимая степень загрязнения жидкости |
класс 9 по NAS 1638 |
класс 9 по NAS 1638 |
| Вес, кг |
6,2 |
4,7 |
Положение магнита для схем
| Положение магнита |
Схемы |
| А |
573, 574, 574А, 14-А, 24-А, 34-А, 44-А, 54-А, 64-А, 64А-А, 74-А, 84-А, 84А-А, 94-А, 124-А, 134-А,154-А |
| В |
573Е, 574Е, 14-В, 24-В, 34-В, 44-В, 54-В, 64-В, 64А-В, 74-В, 84-В, 84А-В, 94-В, 124-В, 134-В, 154-В |
Назначение
ВЕ10.574А.Г12 применяется для управления потоком масла в гидросистемах. В зависимости от положения золотника гидрораспределитель перенаправляет рабочую жидкость по заданной схеме.
