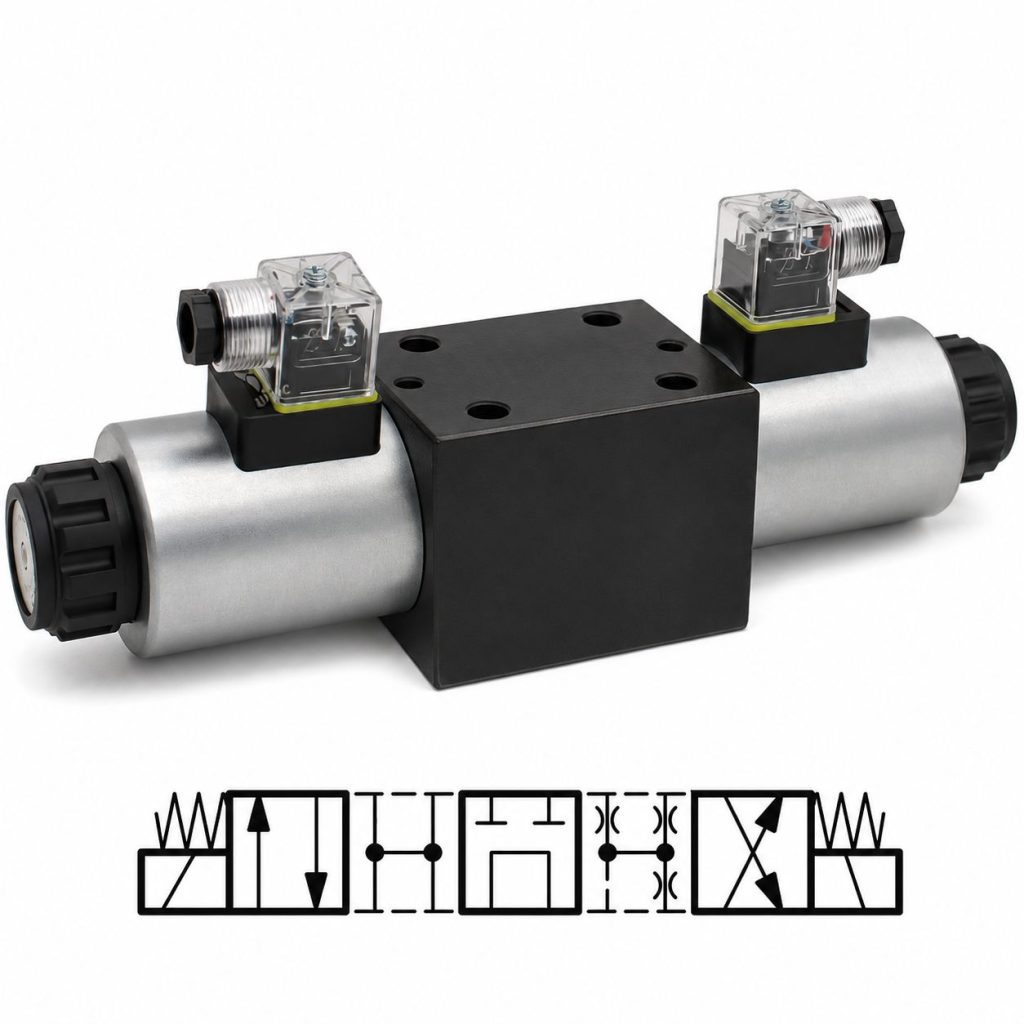

ВЕ10.64.Г110 — золотниковый гидрораспределитель серии ВЕ10 с прямым электромагнитным управлением, условным проходом Ду=10 мм и номинальным напряжением =110В. Устройство предназначено для коммутации потока рабочей жидкости (масла) в гидравлических системах и направляет поток в зависимости от положения золотника.
Основные характеристики
| Параметр |
Значение |
| Модель |
ВЕ10.64.Г110 |
| Серия |
ВЕ10 — Гидрораспределители с прямым электромагнитным управлением; ДУ= 10мм |
| Тип устройства |
Золотниковый гидрораспределитель |
| Тип гидрораспределителя |
Дискретный |
| Вид управления |
Электромагнитное |
| Тип управления распределителем |
Прямое электромагнитное |
| Количество стабильных состояний золотника |
Моностабильный |
| Функциональная схема (количество линий и позиций) |
4/3 |
| Схема распределения рабочей жидкости |
64 |
| Количество электромагнитов |
2 |
| Номинальное напряжение |
=110В |
| Условный проход, мм |
10 |
| Типоразмер |
CETOP 05 |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Светодиодная индикация электроразъема |
Нет |
| Степень защиты |
IP65 |
| Тип электрического соединителя |
DIN 43650/A |
| Материал |
Сталь |
Рабочие параметры ВЕ10
| Параметр |
ВЕ10 с двухсторонним управлением |
ВЕ10 с односторонним управлением |
| Условный проход, мм |
10 |
10 |
| Давление нагнетания в линиях A, B, P, Мпа |
31,5 |
31,5 |
| Максимальное давление в линиях A, B, P, бар |
315 |
315 |
| Давление в линии T, Мпа |
16 |
16 |
| Расход, л/мин: с электромагнитом постоянного тока |
120 |
120 |
| Расход, л/мин: с электромагнитом переменного тока частотой 50 Гц |
120 |
120 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом постоянного тока |
35 |
35 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом переменного тока частотой 50 Гц |
20 |
20 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин |
80 |
80 |
| Диапазон температур рабочей жидкости, ºС |
-30 … +80 |
-30 … +80 |
| Температура окружающей среды, ºС |
до +50 |
до +50 |
| Диапазон вязкостей жидкости, мм²/с |
2,8 … 500 |
2,8 … 500 |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
2,8…500 |
| Допустимая степень загрязнения жидкости |
класс 9 по NAS 1638 |
класс 9 по NAS 1638 |
| Вес, кг |
6,2 |
4,7 |
Рабочая жидкость
| Параметр |
Значение |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
Расшифровка обозначения ВЕ10.64.Г110
| Позиция |
Обозначение |
Значение |
| 1 |
В |
золотниковый гидрораспределитель |
| 2 |
Е |
электромагнитное управление |
| 3 |
10 |
условный проход 10 мм |
| 4 |
64 |
схема распределения рабочей жидкости |
| 6 |
Г110 |
постоянный ток 110В |
