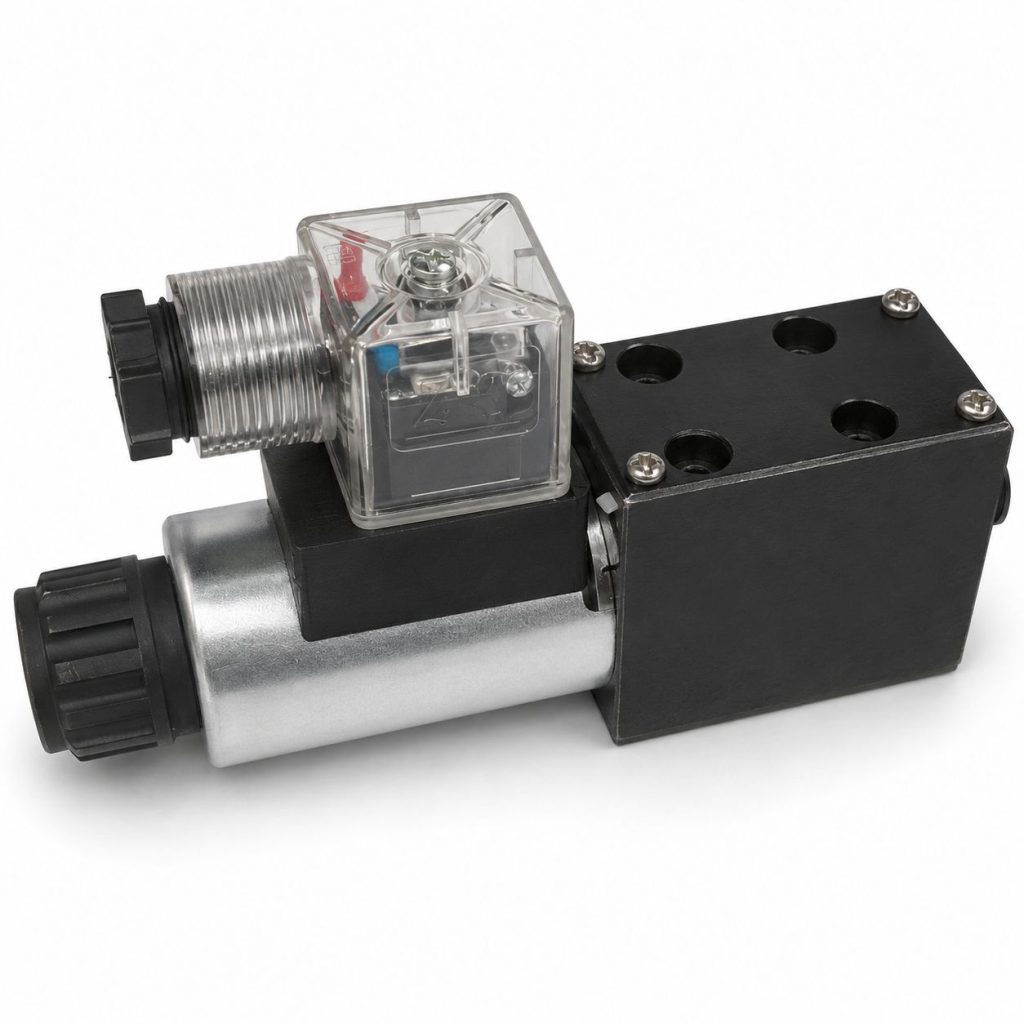

Гидрораспределитель ВЕ43.574Е.Г24 — дискретный золотниковый гидрораспределитель серии ВЕ43 с прямым электромагнитным управлением, условным проходом 4 мм, функциональной схемой 4/2 и номинальным напряжением =24В.
Основные характеристики
| Параметр |
Значение |
| Серия |
ВЕ43 |
| Тип гидрораспределителя |
Дискретный |
| Количество стабильных состояний золотника |
Моностабильный |
| Максимальное давление в линиях A, B, P, бар |
250 |
| Тип управления распределителем |
Прямое электромагнитное |
| Номинальное напряжение |
=24В |
| Ручное дублирование |
Кнопка в сердечнике катушки |
| Стандарт присоединения |
ISO 4401 (DIN 24340) |
| Тип монтажа |
Модульный |
| Типоразмер |
DIN 24340-A4 |
| Условный проход, мм |
4 |
| Функциональная схема (количество линий и позиций) |
4/2 |
| Количество электромагнитов |
1 |
| Светодиодная индикация электроразъема |
Есть |
| Степень защиты |
IP65 |
| Тип электрического соединителя |
DIN 43650/A |
| Диапазон вязкости рабочей жидкости, сСт |
2,8…500 |
| Материал |
Сталь |
Расшифровка обозначения ВЕ43.574Е.Г24
| Позиция |
Обозначение |
Значение |
| 1 |
В |
золотниковый гидрораспределитель |
| 2 |
Е |
электромагнитное управление |
| 3 |
43 |
условный проход 4 мм |
| 4 |
574Е |
схема распределения рабочей жидкости |
| 5 |
Г24 |
постоянный ток 24В |
Варианты обозначений в серии
| Параметр обозначения |
Варианты |
| Схема распределения рабочей жидкости |
14, 24, 34, 44, 573, 573Е, 574А, 574Е, 754 |
| Напряжение переменного тока |
В24 = 24В; В36 = 36В; В110 = 110В; В220 = 220В; В380 = 380В |
| Напряжение постоянного тока |
Г12 = 12В; Г24 = 24В; Г48 = 48В; Г220 = 220В |
Технические параметры серии ВЕ43
| Параметр |
ВЕ43 с двухсторонним управлением |
ВЕ43 с односторонним управлением |
| Условный проход, мм |
4 |
4 |
| Давление нагнетания в линиях A, B, P, Мпа |
25 |
25 |
| Давление в линии T, Мпа |
10 |
10 |
| Расход, л/мин |
14 |
14 |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости, ºС |
-30 … +80 |
-30 … +80 |
| Температура окружающей среды, ºС |
до +50 |
до +50 |
| Диапазон вязкостей жидкости, сСт |
25 … 2320 |
25 … 2320 |
| Допустимая степень загрязнения жидкости |
класс 20/18/15 по ISO 4406:1999 |
класс 20/18/15 по ISO 4406:1999 |
| Вес, кг |
1,6 |
1,1 |
