Описание товара

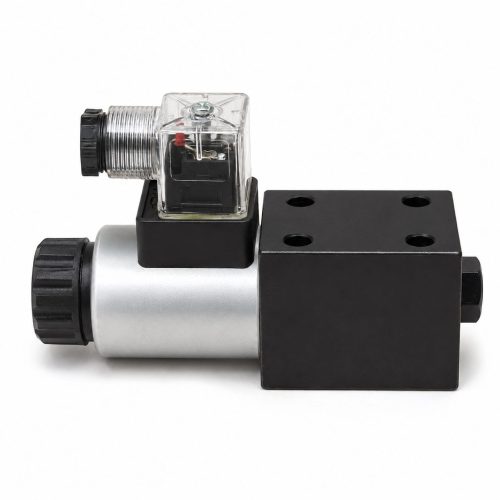

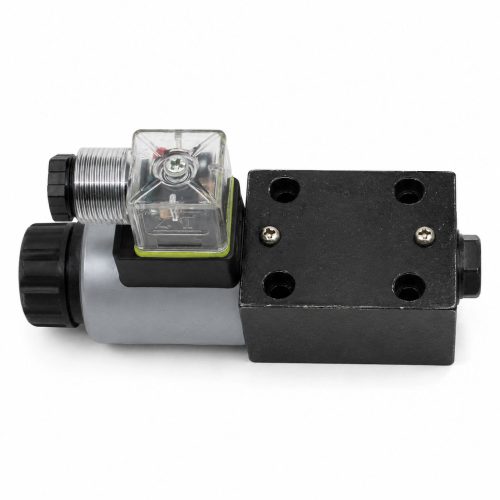

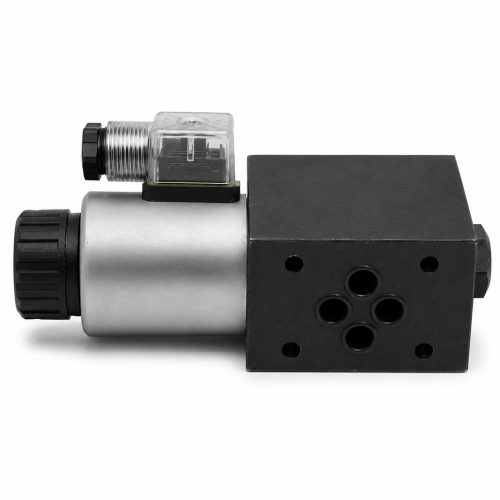

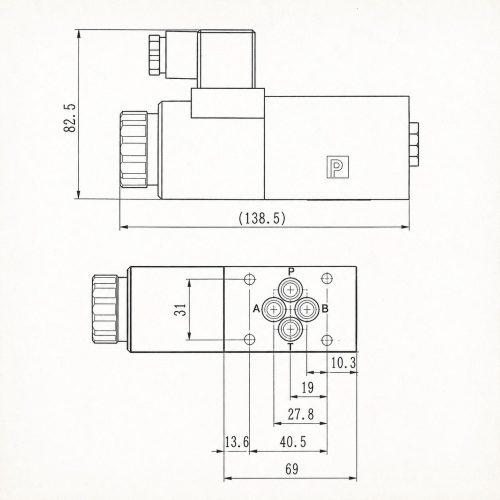

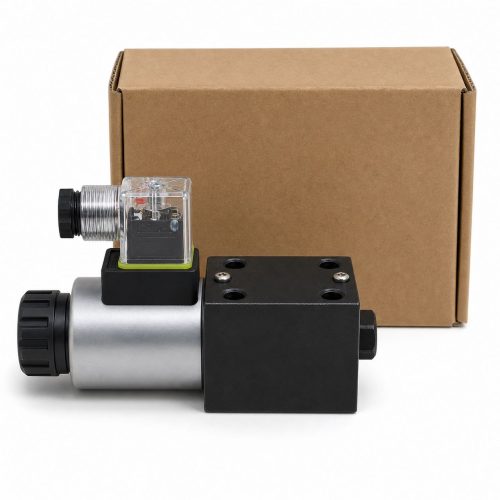

Гидрораспределитель ВЕ6.573Е.Г24 — дискретный золотниковый гидрораспределитель серии ВЕ6 с прямым электромагнитным управлением, условным проходом 6 мм, схемой распределения рабочей жидкости 573Е и номинальным напряжением =24В.
Основные характеристики ВЕ6.573Е.Г24
| Параметр | Значение |
|---|---|
| Серия | ВЕ6 — Гидрораспределители с прямым электромагнитным управлением; ДУ= 6мм |
| Тип гидрораспределителя | Дискретный |
| Количество стабильных состояний золотника | Моностабильный |
| Максимальное давление в линиях A, B, P, бар | 315 |
| Тип управления распределителем | Прямое электромагнитное |
| Номинальное напряжение | =24В |
| Ручное дублирование | Кнопка в сердечнике катушки |
| Стандарт присоединения | ISO 4401 (DIN 24340) |

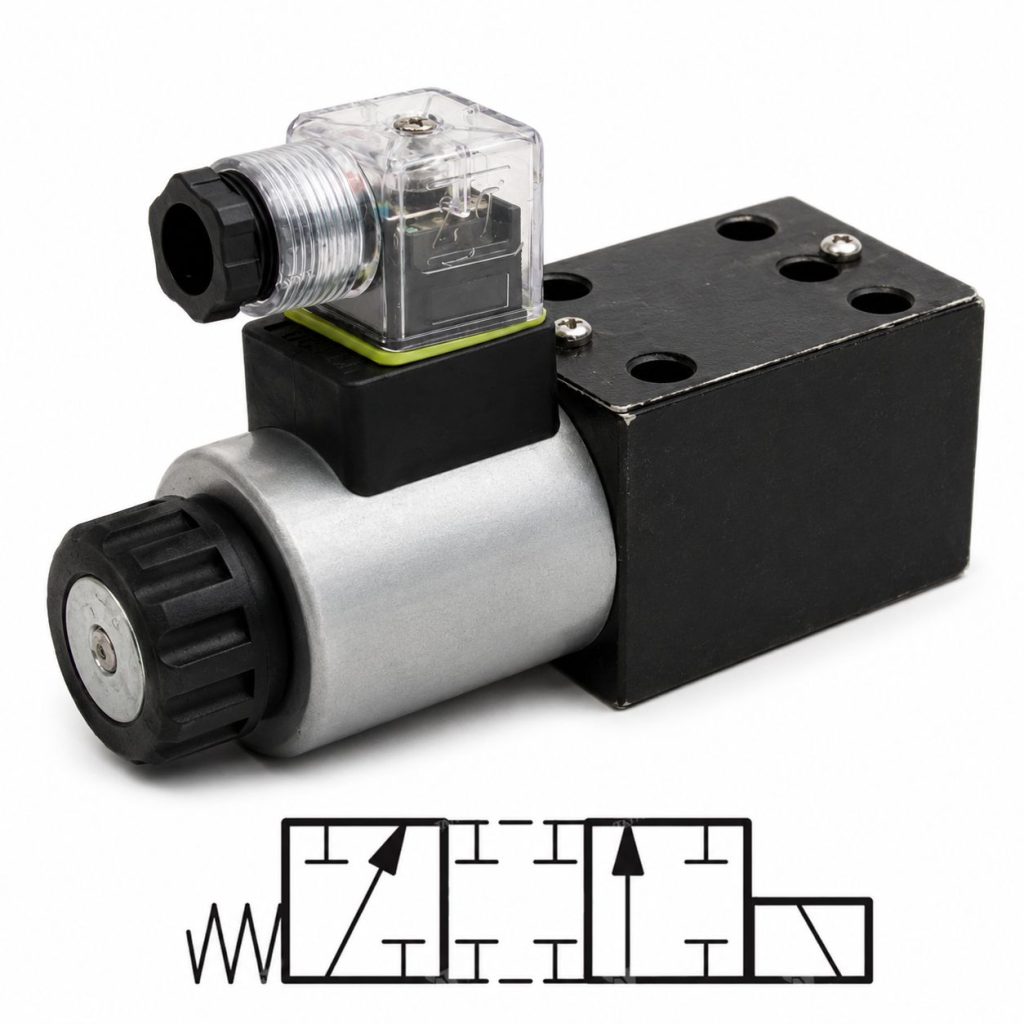

| Схема | 573Е |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 03 |
| Условный проход, мм | 6 |
| Функциональная схема (количество линий и позиций) | 4/2 |
| Количество электромагнитов | 1 |
| Светодиодная индикация электроразъема | Есть |
| Степень защиты | IP65 |
| Тип электрического соединителя | DIN 43650/A |
| Диапазон вязкости рабочей жидкости, сСт | 2,8…500 |
| Материал | Сталь |
Назначение и применение
Устройство с одним электромагнитом и питанием =24В распределяет рабочую жидкость по схеме 573Е. Основная функция распределителя — изменение траектории движения рабочей жидкости, масла, внутри гидросистемы.
Применение указано для гидросистем в разных условиях эксплуатации, включая станкостроение и спецтехнику.
Расшифровка обозначения серии ВЕ6
| Позиция | Элемент обозначения | Значение |
|---|---|---|
| 1 | В | золотниковый гидрораспределитель |
| 2 | Е | электромагнитное управление |
| 3 | 6 | условный проход 6 мм |
| 4 | 14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А | схема распределения рабочей жидкости |
| 5 | О | без пружинного возврата для схем 574, 574А |
| 5 | ОФ | без пружинного возврата с фиксацией для схем 574, 574А |
| 6 | В24, В36, В110, В220, В380 | переменный ток: 24В, 36В, 110В, 220В, 380В |
| 6 | Г12, Г24, Г48, Г220 | постоянный ток: 12В, 24В, 48В, 220В |
Технические параметры серии ВЕ6
| Параметр | ВЕ6 с двухсторонним управлением | ВЕ6 с односторонним управлением |
|---|---|---|
| Условный проход, мм | 6 | 6 |
| Давление нагнетания в линиях A, B, P, Мпа | 31,5 | 31,5 |
| Давление в линии T, Мпа | 16 | 16 |
| Расход, л/мин: с электромагнитом постоянного тока | 80 | 80 |
| Расход, л/мин: с электромагнитом переменного тока частотой 50 Гц | 60 | 60 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом постоянного тока | 35 | 35 |
| Время срабатывания при номинальном режиме, мин.: с электромагнитом переменного тока частотой 50 Гц | 25 | 25 |
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | 80 |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости, ºС | -30 … +80 | -30 … +80 |
| Температура окружающей среды, ºС | до +50 | до +50 |
| Диапазон вязкостей жидкости, сСт | 25 … 2320 | 25 … 2320 |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | класс 20/18/15 по ISO 4406:1999 |
| Вес, кг | 2,2 | 1,6 |
Положение магнита для схем
| Положение магнита | Схемы |
|---|---|
| А | 573, 574, 574А, 14-А, 24-А, 34-А, 44-А, 54-А, 64-А, 64А-А, 74-А, 84-А, 84А-А, 94-А, 124-А, 134-А,154-А |
| В | 573Е, 574Е, 14-В, 24-В, 34-В, 44-В, 54-В, 64-В, 64А-В, 74-В, 84-В, 84А-В, 94-В, 124-В, 134-В, 154-В |
